3 设备说明 3.1 功能概览 操作手冊 SIPLACE Tray Unit 08/2021 35 3.1.2 存储和续料区域 SIPLACE Tray Unit 的存储区域分为三个区域： ● 主要存储模块区域 – 主要存储模块中最多可以设置 30 个华夫盘托架。 ● 缓存存储模块区域 – 缓存存储模块中最多可以自动存储 12 个华夫盘托架。 ● 续料层模块区域 – 续料层模块位于主要存储模块和缓存存储模块之间。在各续料过程中，可以手动…
3 设备说明
3.1 功能概览
34 操作手冊 SIPLACE Tray Unit 08/2021
●
熄灭
– 未做好运行准备

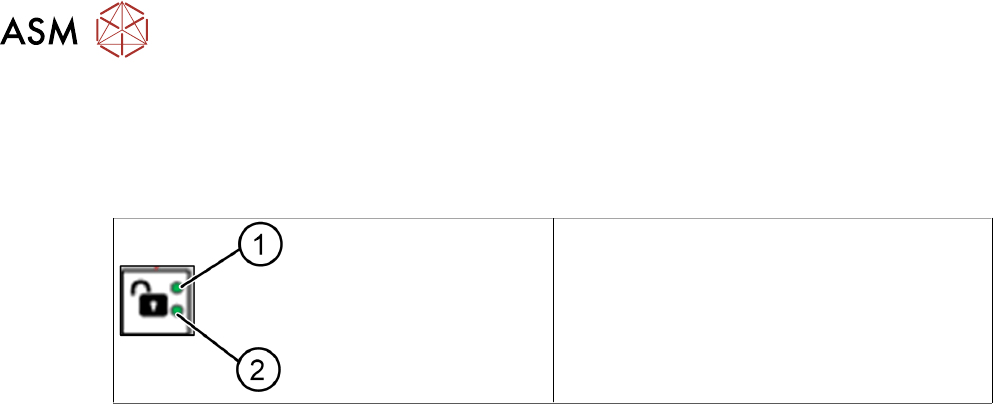

释放按钮和门状态 LED (2)
绿色 LED
1. 可打开续料层模块口盖。
2. 可打开主要存储模块门。
信息按钮 (3)（目前无任何功能）
●
推送有关工作站软件 (SRGUI) 的信息。
料盘托架状态 (4)
●
绿色
– 正在使用华夫盘托架 (WPTC)
●
熄灭
– 安装程序未使用华夫盘托架 (WPTC)
●
红色
– 指定的 WPTC，错误的 WPTC/未插入任何生产 WPTC
WPTC 1- 30：主要存储区域
WPTC 31：续料层
WPTC 32-43：缓存存储区域（无 LED）
3 设备说明
3.1 功能概览
操作手冊 SIPLACE Tray Unit 08/2021 35
3.1.2 存储和续料区域
SIPLACE Tray Unit 的存储区域分为三个区域：
●
主要存储模块区域
– 主要存储模块中最多可以设置 30 个华夫盘托架。
●
缓存存储模块区域
– 缓存存储模块中最多可以自动存储 12 个华夫盘托架。
●
续料层模块区域
– 续料层模块位于主要存储模块和缓存存储模块之间。在各续料过程中，可以手动将华夫盘托
架重新填充到续料层模块中。
图25: 功能概览 - 存储和续料模块
3 设备说明
3.1 功能概览
36 操作手冊 SIPLACE Tray Unit 08/2021
3.1.2.1 主要存储模块
主要存储模块主要用于存储生产所需的各种元件的华夫盘。预设时，操作人员可以使用安全门装载
带华夫盘托架的主要存储模块。存储套件上的标记有助于指导用户正确插入华夫盘托架。
图26: 主要存储模块 - 安全门打开
1 安全门
