4 设置与调试
4.4 调试设备
52 操作手冊 SIPLACE Tray Unit 08/2021
4.4.2 拆除装运支撑架
在操作 SIPLACE Tray Unit 之前，拆除运输支架。
► 拆除主要存储和缓存存储模块（升降机模块/Z 轴）上的运输支架。
► 拆除传送导轨模块上的运输支架。
► 如果需要运输 SIPLACE Tray Unit，务必装配运输支架。
注意
务必装配运输支架
请勿弃置运输支架。
► 妥善存放运输支架以备后用，例如需要将 SIPLACE Tray Unit 移动到其他场所时。
► 如果需要运输 SIPLACE Tray Unit，务必装配运输支架。

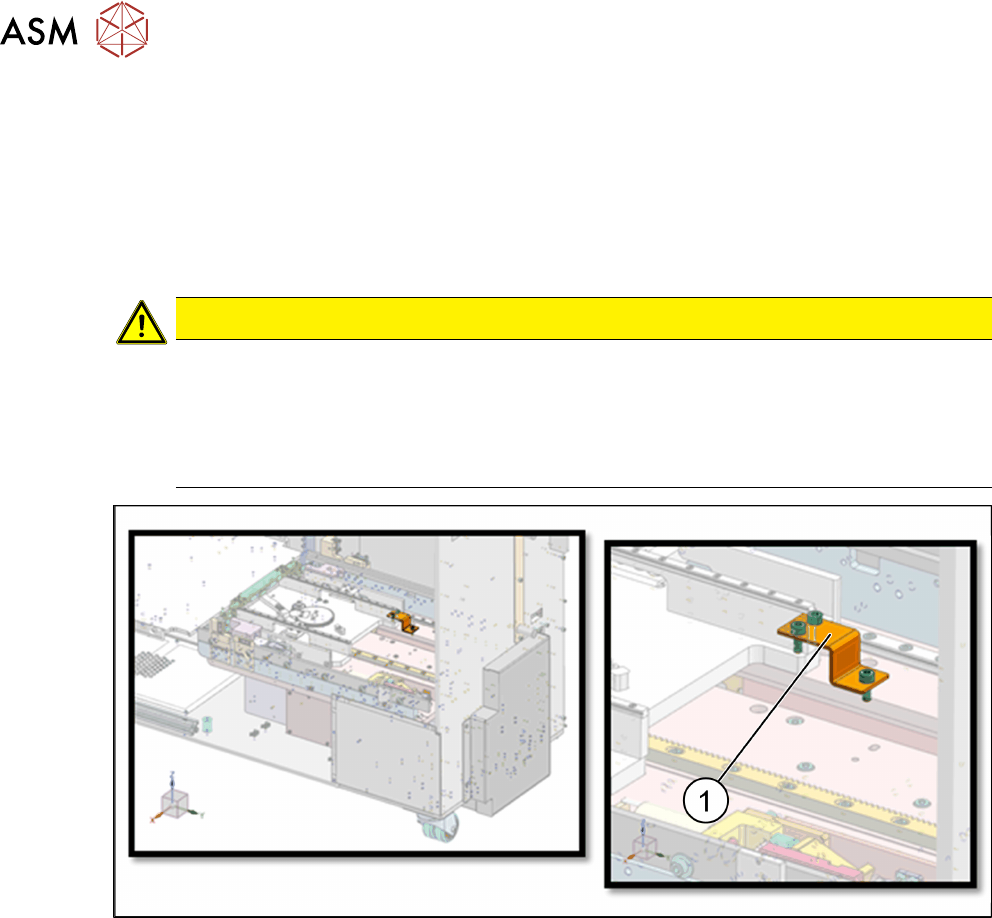

图39: 例如：传送导轨模块的运输支架
4 设置与调试
4.5 将 SIPLACE Tray Unit 调整到 SMEMA 高度
操作手冊 SIPLACE Tray Unit 08/2021 53
4.5 将 SIPLACE Tray Unit 调整到 SMEMA 高度
可将 SIPLACE Tray Unit 设置到贴片机的以下几种 SMEMA 高度。SIPLACE Tray Unit 装配有四个
带间隔块的轮子。

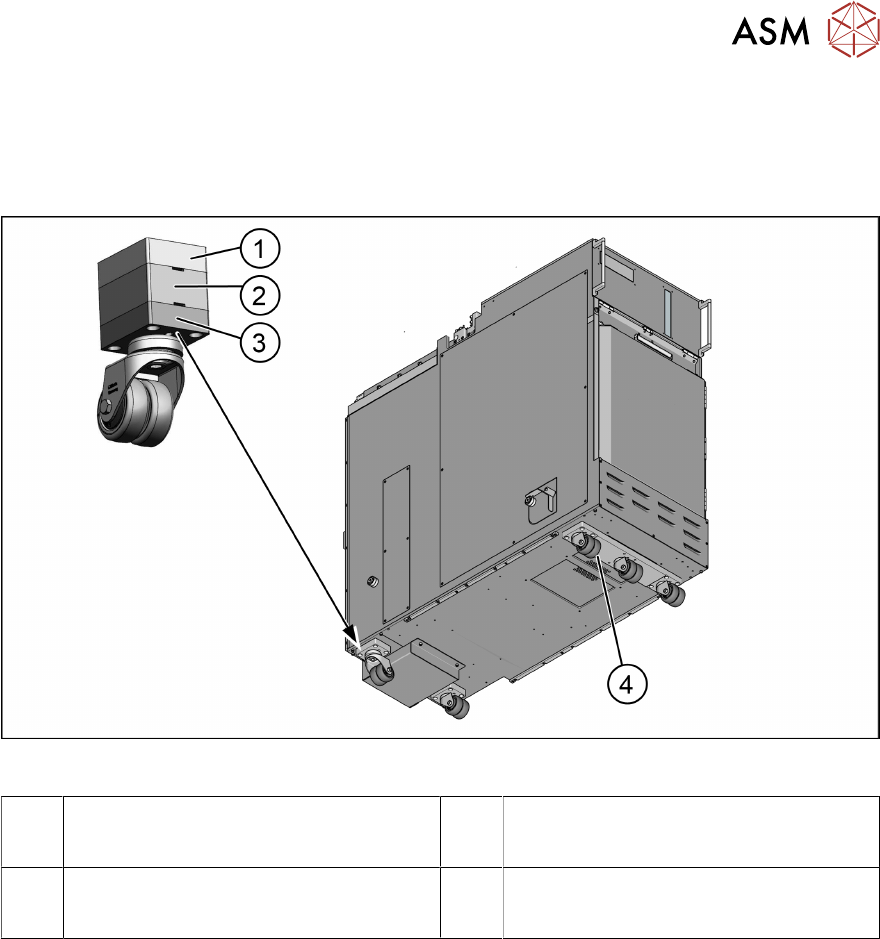

图40: SMEMA 高度适配器
1 用于 SMEMA 950mm 的高度调整垫块 2 用于 SMEMA 930mm（标准高度）的高
度调整垫块
3 用于一个轮子的轮子间隔块 SMEMA
900mm
用于三个轮子的轮子间隔块 SMEMA
900mm
► 用托盘车抬起 SIPLACE Tray Unit。
► 安装适当的高度调整垫块，以获得要求的 SMEMA 高度。
► 现在，用托盘车小心地放低 SIPLACE Tray Unit，直至带垫块的轮子平稳地接触到地面。
