6 贴片机计算机中的功能（来自 SR 714.0） 6.1 设置位置 68 操作手冊 SIPLACE Tray Unit 08/2021 图50: 贴片机软件 -设置位置 -SIPLACE Tray Unit 视图
6 贴片机计算机中的功能（来自 SR 714.0）
6.1 设置位置
操作手冊 SIPLACE Tray Unit 08/2021 67
按钮 描述
操作 设为已满
将最大元件数量作为当前元件数量输入，料盘将进入运行状态。
设为空
确认选中的华夫盘已空置。
开启
使选中的华夫盘开始运行。
禁用
使选中的华夫盘停止运行。
清除条目
确认手动移除选定的华夫盘并从列表中删除相应的行。
单个料盘
按钮 描述
校正位置...
（只能自“服务”活动级别启用。）
打开用于手动校正元件拾取位置的对话框。
更改加速度...
打开对话框，以便在移动带指定元件的华夫盘托架时指定最大允许加速度。
料盘托架
按钮 描述
提供
将料盘托架从相关料层移动至贴片头可以拾取元件的位置。
移动至续
料层
从相关的料层取出料盘托架并将其移动至续料层。
然后可拆除料盘托架。
6 贴片机计算机中的功能（来自 SR 714.0）
6.1 设置位置
68 操作手冊 SIPLACE Tray Unit 08/2021
图50: 贴片机软件 -设置位置 -SIPLACE Tray Unit 视图
6 贴片机计算机中的功能（来自 SR 714.0）
6.1 设置位置
操作手冊 SIPLACE Tray Unit 08/2021 69
6.1.1 填充视图
► 选择
设置
视图 (1)。
► 选择
位置
视图 (2)。
► 选择
Tray Unit
(3)。
ð
SIPLACE
Tray Unit
视图打开。

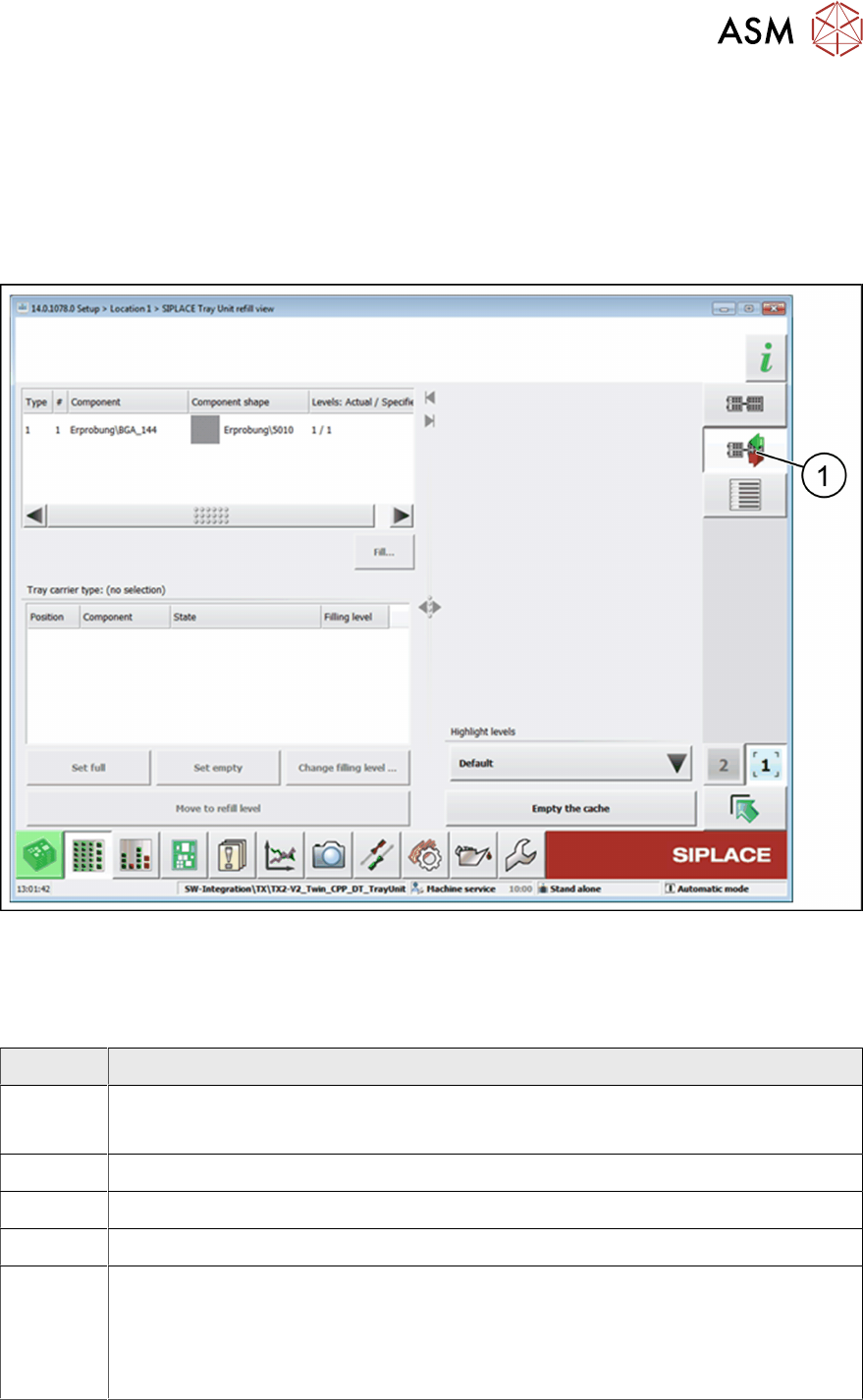

图51: 贴片机软件 -设置位置 -SIPLACE Tray Unit– 填充视图
► 选择
填充
视图 (1)。
表：印制板所需的元件
描述
类型
料盘托架类型（在编程系统中指定）：
指定料盘托架上的料盘。
#
料盘托架上的料盘数量。
元件
料盘中设置的元件名称。
元件形状
元件形状名称。
料层：实
际/指定
实际
指定类型的料盘托架当前所在的料层数。
指定
根据编程系统的规定应包含指定类型料盘托架的料层数。
