6 贴片机计算机中的功能（来自 SR 714.0）
6.1 设置位置
66 操作手冊 SIPLACE Tray Unit 08/2021
图49: 贴片机软件 -设置位置 -SIPLACE Tray Unit 视图
选中的料盘
按钮 描述
选择 选择空料盘
选择不含元件的所有华夫盘。
选择自动停用的料盘。
选择系统停用的所有华夫盘。
选择操作人员停用的料盘
选择操作人员停用的所有华夫盘。
选择设置未使用的料盘
选择当前有效的设置未使用的所有华夫盘。
全部选定
选中列表中的所有条目。
取消全选
取消全选列表中的条目。
6 贴片机计算机中的功能（来自 SR 714.0）
6.1 设置位置
操作手冊 SIPLACE Tray Unit 08/2021 67
按钮 描述
操作 设为已满
将最大元件数量作为当前元件数量输入，料盘将进入运行状态。
设为空
确认选中的华夫盘已空置。
开启
使选中的华夫盘开始运行。
禁用
使选中的华夫盘停止运行。
清除条目
确认手动移除选定的华夫盘并从列表中删除相应的行。
单个料盘
按钮 描述
校正位置...
（只能自“服务”活动级别启用。）
打开用于手动校正元件拾取位置的对话框。
更改加速度...
打开对话框，以便在移动带指定元件的华夫盘托架时指定最大允许加速度。
料盘托架
按钮 描述
提供
将料盘托架从相关料层移动至贴片头可以拾取元件的位置。
移动至续
料层
从相关的料层取出料盘托架并将其移动至续料层。
然后可拆除料盘托架。
6 贴片机计算机中的功能（来自 SR 714.0）
6.1 设置位置
68 操作手冊 SIPLACE Tray Unit 08/2021

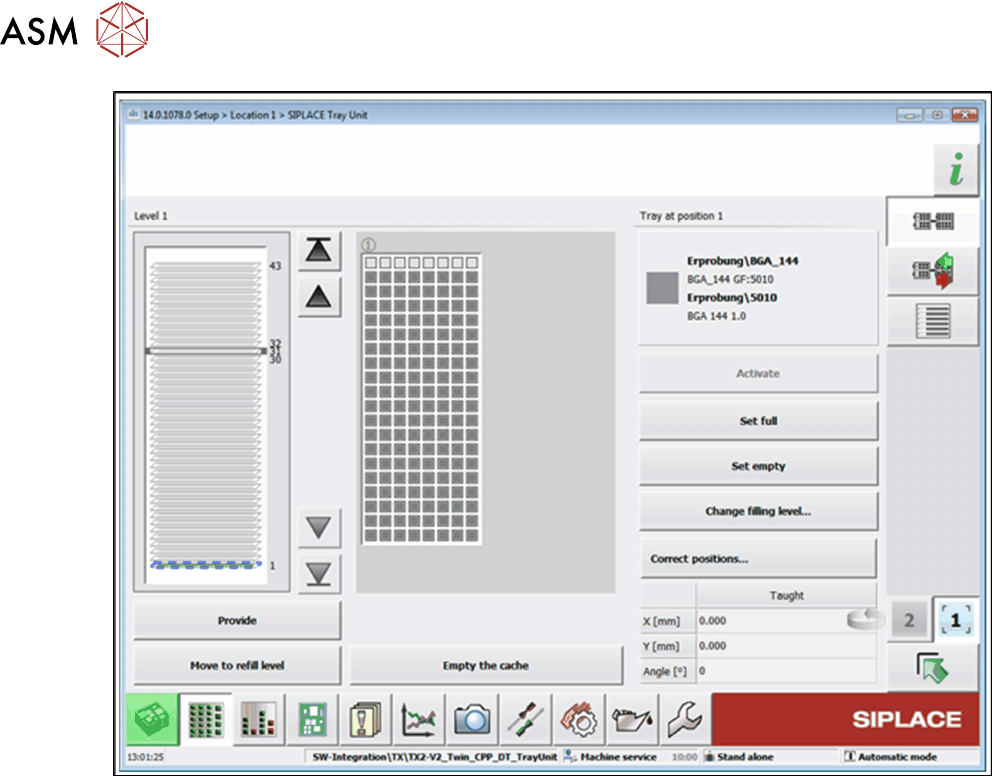

图50: 贴片机软件 -设置位置 -SIPLACE Tray Unit 视图
