5 操作人员的任务
5.1 装卸 SIPLACE Tray Unit。
操作手冊 SIPLACE Tray Unit 08/2021 55
5 操作人员的任务
5.1 装卸 SIPLACE Tray Unit。
5.1.1 概述

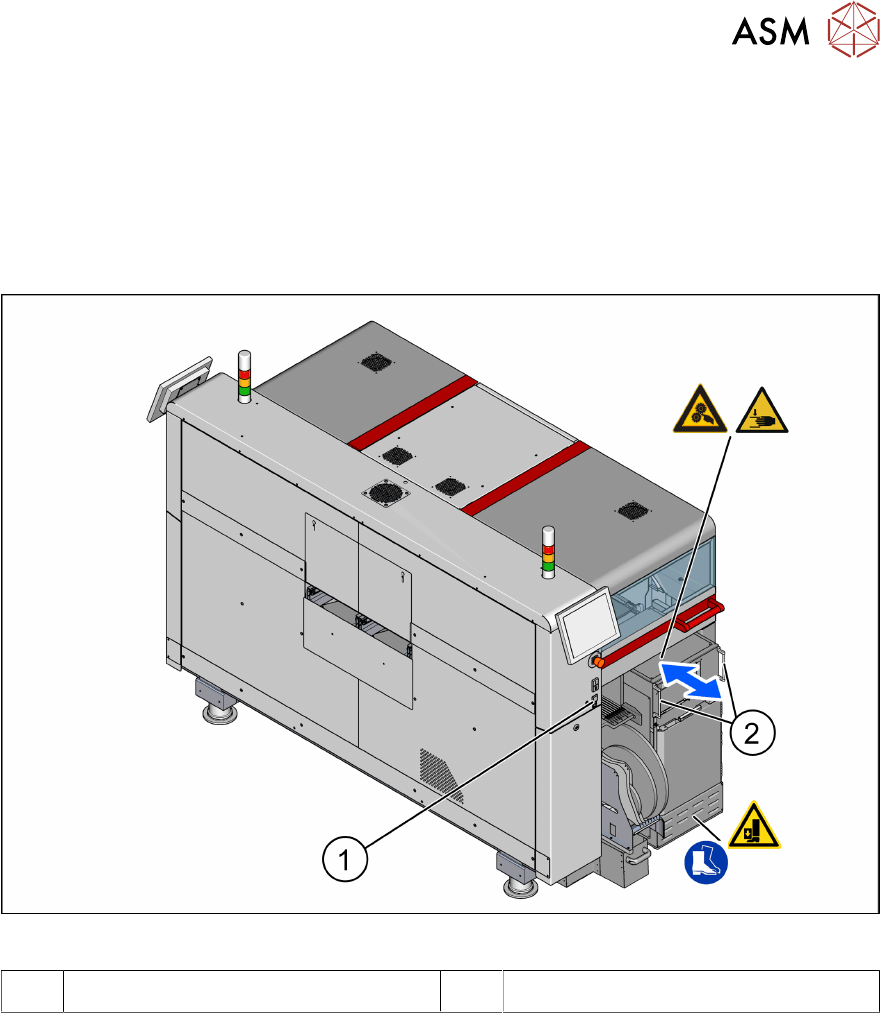

图41: 带 SIPLACE Tray Unit 的 SIPLACE TX
1 用于装卸 SIPLACE Tray Unit 的按钮 2 把手
安全
► 务必遵守安全须知。参见 2.4.2 "装卸 SIPLACE Tray Unit 的安全须知" [}26]。
概述
► 确保装卸 SIPLACE Tray Unit 时其中没有 WPTC。
► 关闭贴片机的保护盖。因为只有在保护盖关闭的情况下，才能装入 SIPLACE Tray Unit。
► 按下用于装卸 SIPLACE Tray Unit 的按钮 (1)。
► 两手握住把手 (2)，将 SIPLACE Tray Unit 装入贴片机或从贴片机中拉出。
► 检查贴片头是否在 SIPLACE Tray Unit 的范围以外。
► 将 SIPLACE Tray Unit 推入贴片机时，确保锁闩不会与障碍物发生碰撞。
► 小心地将 SIPLACE Tray Unit 推入贴片机。
5 操作人员的任务
5.2 开关主要存储模块
56 操作手冊 SIPLACE Tray Unit 08/2021
5.1.2 装入 SIPLACE Tray Unit
► 将 SIPLACE Tray Unit 推入贴片机，直至轴承接触到凸轮。
► 按下贴片机上用于装卸 SIPLACE Tray Unit 的按钮。
ð 凸轮将通过气缸启动，从而将 SIPLACE Tray Unit 抬起并拉入贴片机。
ð 当 SIPLACE Tray Unit 被拉入设备时，SIPLACE Tray Unit 的电源/信号连接器将同时接合。
ð 定位销的接合将确保 SIPLACE Tray Unit 的定位精度。
5.1.3 分离 SIPLACE Tray Unit
分离 SIPLACE Tray Unit
► 按下贴片机上用于装卸 SIPLACE Tray Unit 的按钮。
ð 凸轮将通过气缸启动，以松开 SIPLACE Tray Unit 上的轴承。
ð 与此同时，推出气缸将推动 SIPLACE Tray Unit 开始向外移动 SIPLACE Tray Unit。

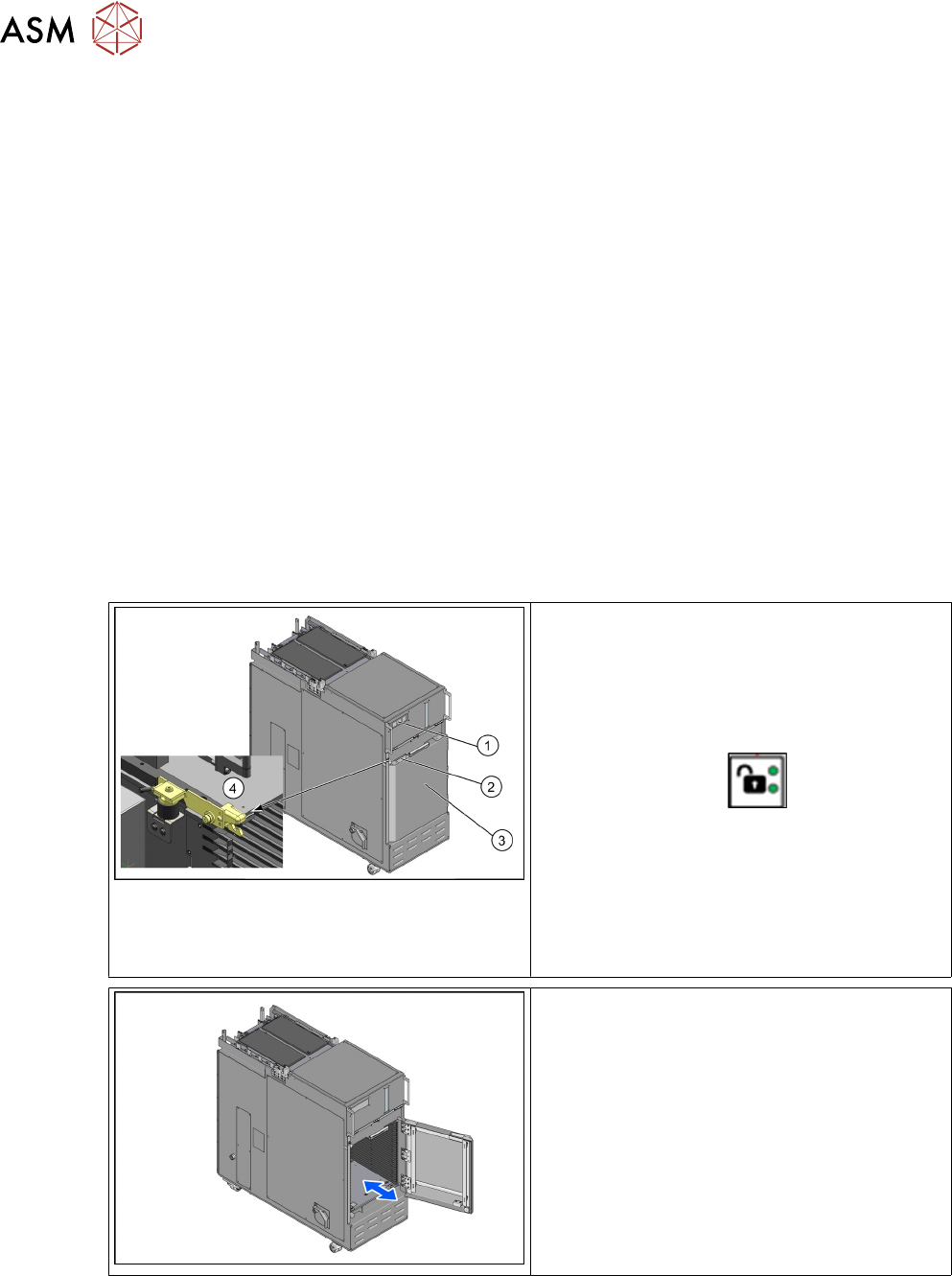

5.2 开关主要存储模块
1. 释放按钮
2. 用于开关的嵌入式把手
3. 主要存储模块门
4. 解锁锁杆
► 按下释放按钮
(1)
，以解锁主要存储
模块。
► 按下机械解锁锁杆
(4)
可打开主要存储模块
门。
► 要开关主要存储模块
(3)
，始终要使用用于
开关的嵌入式把手
(2)
。
打开主要存储模块门。
5 操作人员的任务
5.3 开关续料层模块
操作手冊 SIPLACE Tray Unit 08/2021 57

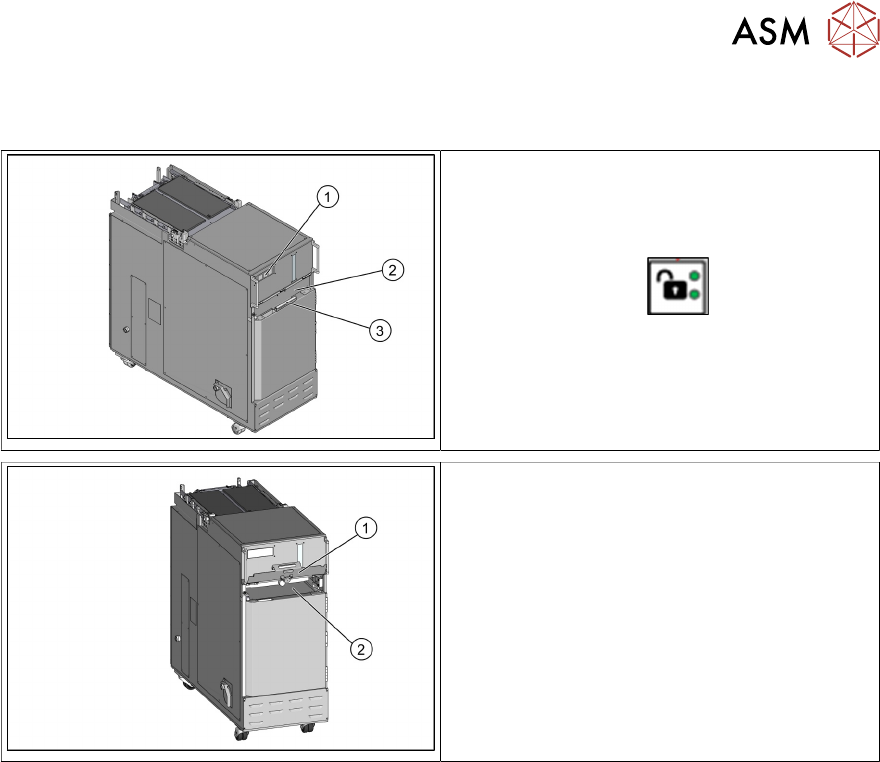

5.3 开关续料层模块
释放按钮
开关把手
续料层模块口盖
► 按下释放按钮
(1)
，以解锁主要存储
模块和续料口盖。
► 要开关续料层模块口盖
(2)
，始终要使用开
关把手
(3)
。
1. 续料层模块口盖
2. 续料层模块区域
