5 操作人员的任务 5.3 开关续料层模块 操作手冊 SIPLACE Tray Unit 08/2021 57 5.3 开关续料层模块 释放按钮 开关把手 续料层模块口盖 ► 按下释放按钮 (1) ，以解锁主要存储 模块和续料口盖。 ► 要开关续料层模块口盖 (2) ，始终要使用开 关把手 (3) 。 1. 续料层模块口盖 2. 续料层模块区域
5 操作人员的任务
5.2 开关主要存储模块
56 操作手冊 SIPLACE Tray Unit 08/2021
5.1.2 装入 SIPLACE Tray Unit
► 将 SIPLACE Tray Unit 推入贴片机，直至轴承接触到凸轮。
► 按下贴片机上用于装卸 SIPLACE Tray Unit 的按钮。
ð 凸轮将通过气缸启动，从而将 SIPLACE Tray Unit 抬起并拉入贴片机。
ð 当 SIPLACE Tray Unit 被拉入设备时，SIPLACE Tray Unit 的电源/信号连接器将同时接合。
ð 定位销的接合将确保 SIPLACE Tray Unit 的定位精度。
5.1.3 分离 SIPLACE Tray Unit
分离 SIPLACE Tray Unit
► 按下贴片机上用于装卸 SIPLACE Tray Unit 的按钮。
ð 凸轮将通过气缸启动，以松开 SIPLACE Tray Unit 上的轴承。
ð 与此同时，推出气缸将推动 SIPLACE Tray Unit 开始向外移动 SIPLACE Tray Unit。
5.2 开关主要存储模块
1. 释放按钮
2. 用于开关的嵌入式把手
3. 主要存储模块门
4. 解锁锁杆
► 按下释放按钮
(1)
，以解锁主要存储
模块。
► 按下机械解锁锁杆
(4)
可打开主要存储模块
门。
► 要开关主要存储模块
(3)
，始终要使用用于
开关的嵌入式把手
(2)
。
打开主要存储模块门。
5 操作人员的任务
5.3 开关续料层模块
操作手冊 SIPLACE Tray Unit 08/2021 57
5.3 开关续料层模块
释放按钮
开关把手
续料层模块口盖
► 按下释放按钮
(1)
，以解锁主要存储
模块和续料口盖。
► 要开关续料层模块口盖
(2)
，始终要使用开
关把手
(3)
。
1. 续料层模块口盖
2. 续料层模块区域
5 操作人员的任务
5.4 华夫盘托架更换程序
58 操作手冊 SIPLACE Tray Unit 08/2021

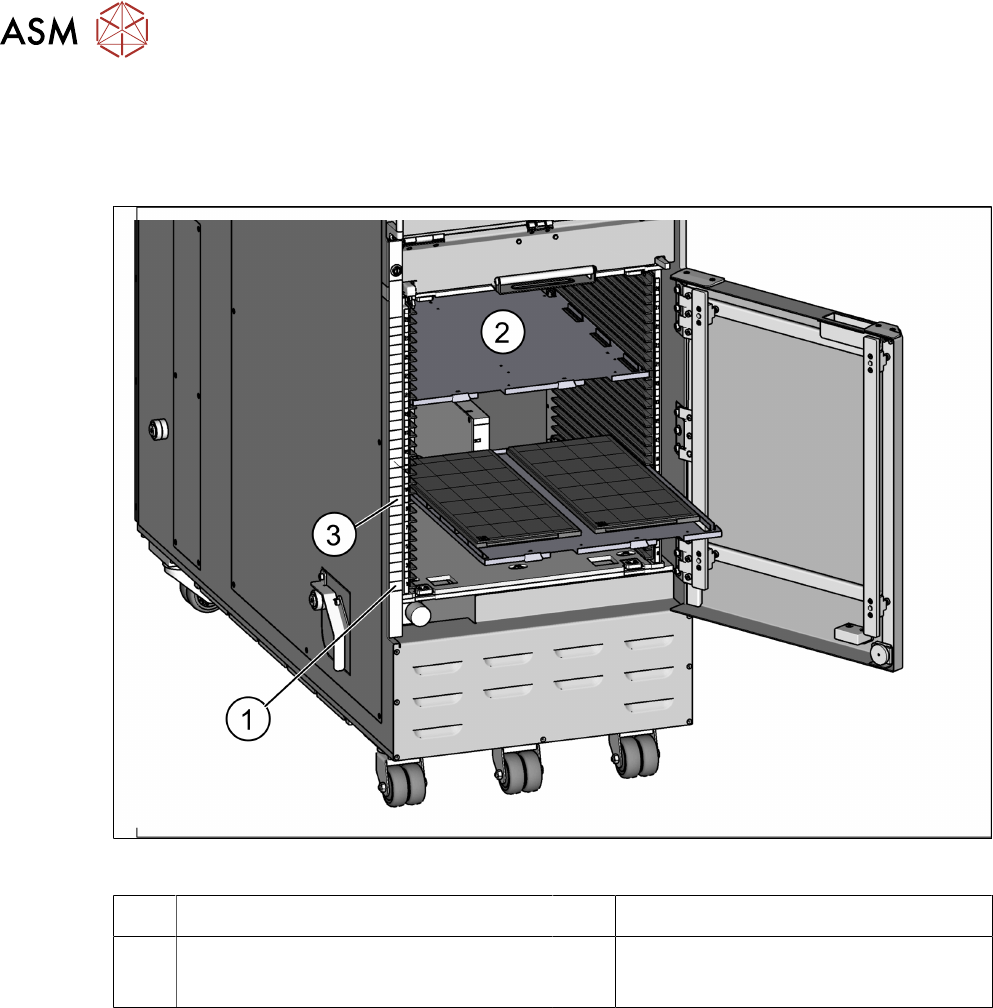

5.4 华夫盘托架更换程序
5.4.1 将华夫盘托架插入 SIPLACE Tray Unit
图42: 插入华夫盘托架
1 料层编号 1 到 30 2 华夫盘托架
3 示例：第 10 层料层上带 JEDEC 料盘的
华夫盘托架
► 小心地插入华夫盘，以免元件弹出。
5.5 设置 SIPLACE Tray Unit
5.5.1 一般注意事项
●
当 SIPLACE Tray Unit 将料盘从续料层模块移动至主要存储模块时，SIPLACE 贴片机无法从
SIPLACE Tray Unit 中拾取元件。
●
只有具有同一元件名称的一个华夫盘托架可以位于缓存存储模块中。这表示，位于主要存储模
块区域且具有名称 "A" 的四个元件托架只有一个具有元件 "A" 的华夫盘托架可以位于缓存存储
模块中。
