3 设备说明 3.2 技术数据 46 操作手冊 SIPLACE Tray Unit 08/2021

3 设备说明

3.2 技术数据

操作手冊 SIPLACE Tray Unit 08/2021 45

3.2.3 贴片机的电气连接

SIPLACE Tray Unit 的电源为 DC 26-30 V（标称 28 VDC），贴片机功率为 250 W。

SIPLACE Tray Unit 和贴片机之间采用 MCAN 进行通信。带导向装置的 Harting 连接器将用于连接

SIPLACE Tray Unit 和贴片机。

SIPLACE Tray Unit 是贴片机安全环的一部分。

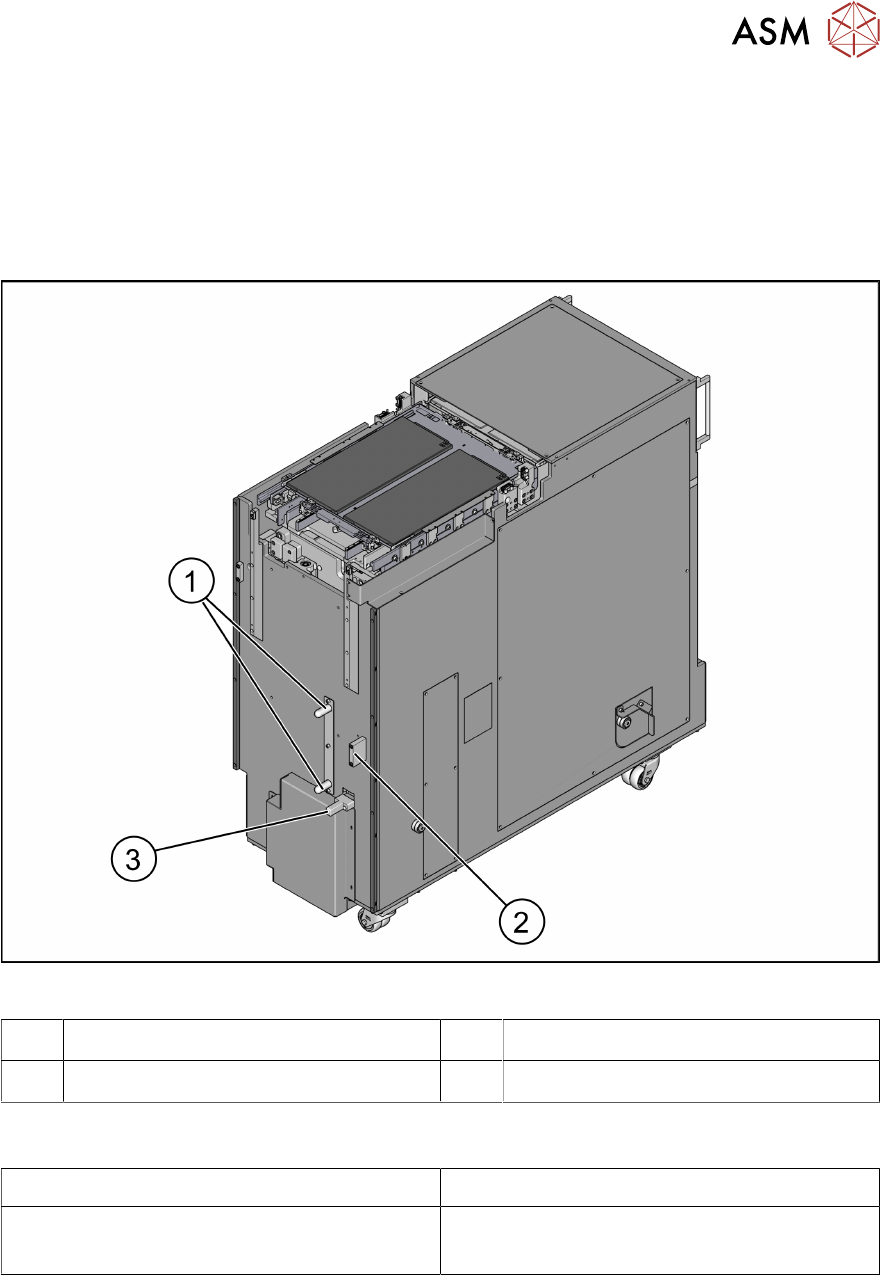

图36: 连接到贴片机

1 定位销 2 安全开关操作按键

3 带导向装置的 Harting 连接器

3.2.3.1 工作环境要求

室内温度 15°C 至 35°C

湿度 30% 至 75 %（但是平均不得高于 45%，以排除

设备上发生凝结的一切可能）

3 设备说明

3.2 技术数据

46 操作手冊 SIPLACE Tray Unit 08/2021

4 设置与调试

4.1 运输和交付时的配置

操作手冊 SIPLACE Tray Unit 08/2021 47

4 设置与调试

4.1 运输和交付时的配置

4.1.1 装运包装

SIPLACE Tray Unit 将用塑料薄膜包装后放到木质托盘或者放到木质板条箱里进行运输。建议您保留

运输板条箱和货盘以备日后使用。

4.1.1.1 运输环境条件

温度最高 70°C

湿度 60%

4.1.1.2 装运包装的尺寸

图37: 运输板条箱 - 水平放置

1 托盘车插入点

货盘和木质板条箱的尺寸如下表所示：

木质托盘 (L x W) 1165 mm x 855 mm

木质板条箱 (L x W x H) 1165 mm x 855 mm x 1235mm

4.1.1.3 做好派送准备的设备重量

下表为做好派送准备的设备重量（含包装）。

设备在木质托盘上派送在木质板条箱上派送

SIPLACE Tray Unit 约为 240 kg 约为 240 kg

华夫盘托架约为 40 kg 约为 40 kg

4.1.2 到货检查

► 在设备温度未达到室温前不可打开设备包装（最少 4 个小时）。否则会有出现冷凝现象的危

险。

► 检查货物是否有损坏。

► 检查运输板条箱上的振动传感器。
