5 操作人员的任务
5.3 开关续料层模块
操作手冊 SIPLACE Tray Unit 08/2021 57
5.3 开关续料层模块
释放按钮
开关把手
续料层模块口盖
► 按下释放按钮
(1)
，以解锁主要存储
模块和续料口盖。
► 要开关续料层模块口盖
(2)
，始终要使用开
关把手
(3)
。
1. 续料层模块口盖
2. 续料层模块区域
5 操作人员的任务
5.4 华夫盘托架更换程序
58 操作手冊 SIPLACE Tray Unit 08/2021
5.4 华夫盘托架更换程序
5.4.1 将华夫盘托架插入 SIPLACE Tray Unit
图42: 插入华夫盘托架
1 料层编号 1 到 30 2 华夫盘托架
3 示例：第 10 层料层上带 JEDEC 料盘的
华夫盘托架
► 小心地插入华夫盘，以免元件弹出。
5.5 设置 SIPLACE Tray Unit
5.5.1 一般注意事项
●
当 SIPLACE Tray Unit 将料盘从续料层模块移动至主要存储模块时，SIPLACE 贴片机无法从
SIPLACE Tray Unit 中拾取元件。
●
只有具有同一元件名称的一个华夫盘托架可以位于缓存存储模块中。这表示，位于主要存储模
块区域且具有名称 "A" 的四个元件托架只有一个具有元件 "A" 的华夫盘托架可以位于缓存存储
模块中。
5 操作人员的任务
5.5 设置 SIPLACE Tray Unit
操作手冊 SIPLACE Tray Unit 08/2021 59
5.5.2 使用贴片机软件设置 SIPLACE Tray Unit
5.5.2.1 填充华夫盘托架 (WPTC)
在不使用续料层的情况下填充 SIPLACE Tray Unit。
► 在贴片机软件 (SRGUI) 上，转至
设置
=>
位置
=>
Tray Unit

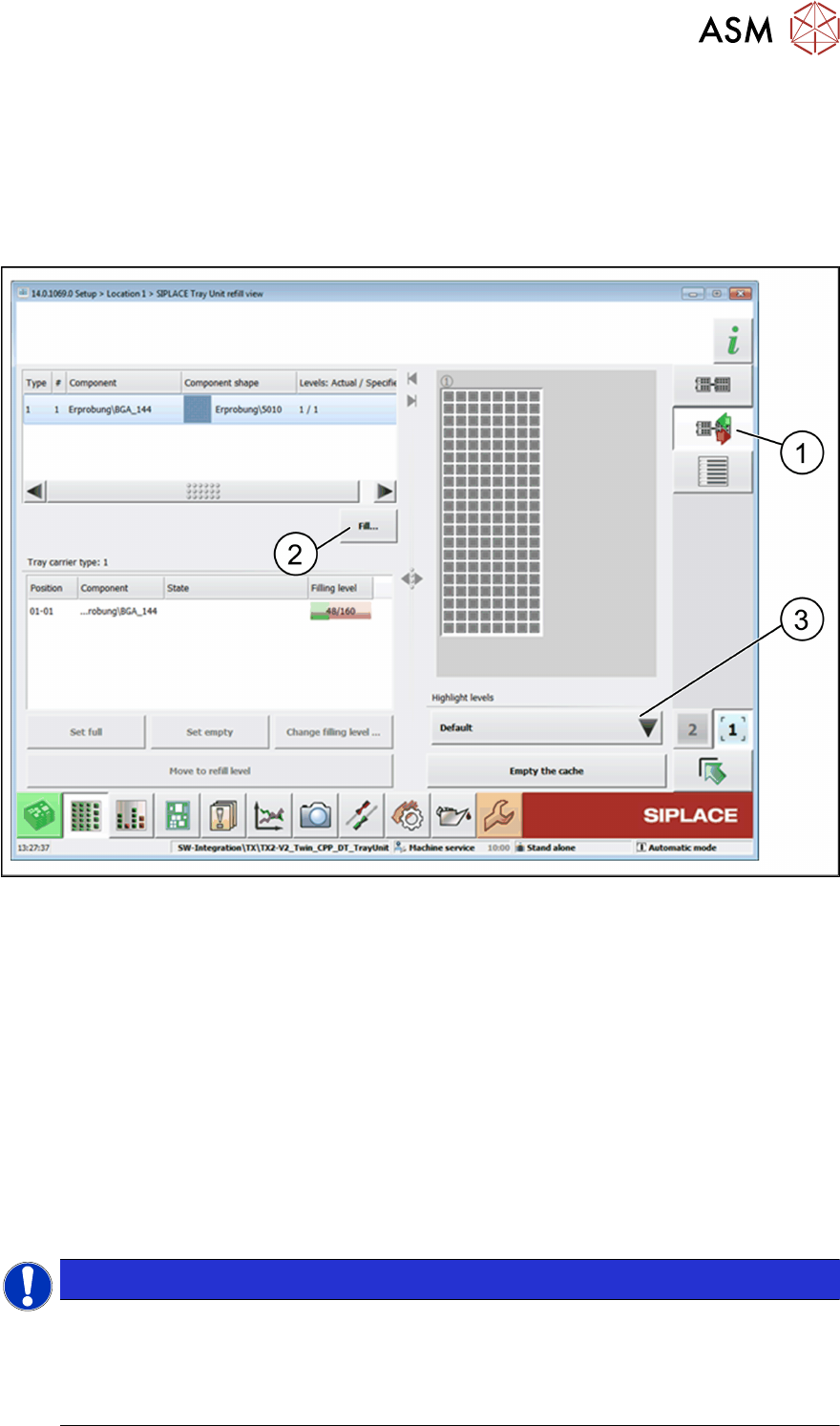

图43: 贴片机软件 -设置位置 -SIPLACE Tray Unit– 填充视图
► 选择
填充
视图 (1)。另请参阅 6.1.1 "填充视图" [}69]。
► 从顶部列表中选择要填充的 WPTC 类型。
► 按下
填充...
(2)。
ð 主要存储区域的门解锁/打开。
► 打开主要存储区域的门。
► 选择
带选定料盘托架类型的空料层
（从
突出显示料层
(3) 的下拉菜单中选择）。
► 从红色 LED 指示的料层中移除空的 WPTC，然后插入新的 WPTC。
► 关闭主要存储区域的门。
ð 续料后，关闭主要存储区域的门并激活锁。
提示
如果操作人员在没有正确的续料过程的情况下打开主要存储门，安全开关将打开，并且电机
驱动器开关将在一段定义的时间延迟后被禁用。延时是为了确保升降机有足够的时间缓停和
制动。
