4 设置与调试
4.1 运输和交付时的配置
操作手冊 SIPLACE Tray Unit 08/2021 47
4 设置与调试
4.1 运输和交付时的配置
4.1.1 装运包装
SIPLACE Tray Unit 将用塑料薄膜包装后放到木质托盘或者放到木质板条箱里进行运输。建议您保留
运输板条箱和货盘以备日后使用。
4.1.1.1 运输环境条件
温度 最高 70°C
湿度 60%
4.1.1.2 装运包装的尺寸

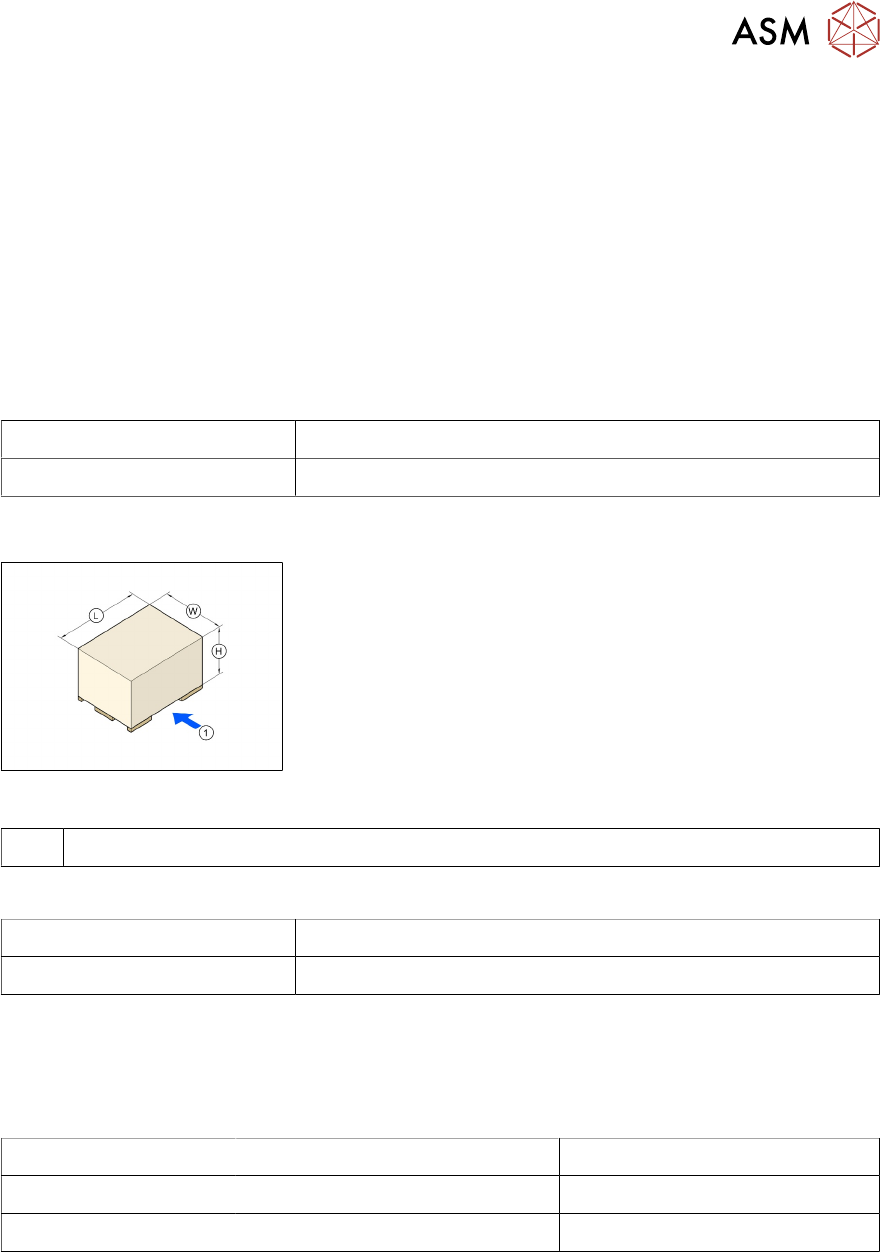

图37: 运输板条箱 - 水平放置
1 托盘车插入点
货盘和木质板条箱的尺寸如下表所示：
木质托盘 (L x W) 1165 mm x 855 mm
木质板条箱 (L x W x H) 1165 mm x 855 mm x 1235mm
4.1.1.3 做好派送准备的设备重量
下表为做好派送准备的设备重量（含包装）。
设备 在木质托盘上派送 在木质板条箱上派送
SIPLACE Tray Unit 约为 240 kg 约为 240 kg
华夫盘托架 约为 40 kg 约为 40 kg
4.1.2 到货检查
► 在设备温度未达到室温前不可打开设备包装（最少 4 个小时）。否则会有出现冷凝现象的危
险。
► 检查货物是否有损坏。
► 检查运输板条箱上的振动传感器。
► 打开设备及其附件的包装，检查货物是否齐全（参照提货单）。
4 设置与调试
4.1 运输和交付时的配置
48 操作手冊 SIPLACE Tray Unit 08/2021
► 在“安装报告”/“接受协议”中记录结果。
4.1.3 交付时的配置
SIPLACE Tray Unit 交付时已完全组装好。
所有的悬臂轴均用装运支撑架固定（见第 4.4.2 "拆除装运支撑架" [}52] 节）。
4.1.4 运输 SIPLACE Tray Unit
4.1.4.1 安全须知
警告
有受伤的危险
► 必须遵守有关运输重型货物事故预防的规定。
► 特别注意，您应当穿上安全靴，以免挤压到双脚。
► 在运输设备前，须仔细阅读本节内容，以免发生严重损害。
► 运输设备时，确保所有的支脚已完全离开地面。否则，支脚会与地面摩擦，并会撞上障
碍物。这会损坏设备机架上的支脚螺纹。
4.1.4.2 运输方式
提示
SIPLACE Tray Unit 的离地间隙。
当 SIPLACE Tray Unit 采用 SMEMA 900 设置时，SIPLACE Tray Unit 的离地间隙为 83.5
mm。
请使用符合下列规格的托盘车运输设备：
叉长 最小 455 mm
起重力 最小 300 kg
货叉之间的距离 约为 500 mm
4.1.4.3 托盘车 - 设备上的插入点
警告
有受伤的危险
► 长距离运输时，一定要使用托盘车，这样可以避免设备损坏。
► 请注意将设备抬离货盘或在不带货盘的情况下运输设备时的插入点。（见第2.2.1 "设备
上的警告标签" [}16]或2.2.2 "设备上的警告标签（中国）" [}19]节）
4 设置与调试
4.2 安装位置的基础设施
操作手冊 SIPLACE Tray Unit 08/2021 49
警告
有受伤的危险
抬升设备之前，必须注意以下几个要点，以免设备发生无法修复的损坏。
► 货叉必须与正面呈 90 度对齐。
► 确保全程压紧货叉。不要挤压电缆。
► 确保货叉能够一直穿入但又不接触前面板或外部面板。
► 货叉打开的角度必须确保货叉仍在设备下方的接触区域内。
► 不要增加货叉间的距离，抬升设备时货叉必须位于该接触表面内。否则会导致设备机架
变形和/或损坏电缆和导线。
► 确保抬升设备时，载荷均匀分配在叉车上。
► 在叉车和贴片机之间应有一个坚固的支撑，这样可以防止贴片机在抬升时倾翻。这样做
还可以防止下放时将受力点都加到贴片机的一个支脚上，从而避免贴片机支脚的固定装
置发生变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保设备被叉车
抬起时不会向一侧倾翻。
4.1.4.4 运输设备时必须注意的事项
警告
有受伤的危险
► 运输设备时，确保所有的支脚已完全离开地面。否则，支脚会与地面摩擦，并撞上障碍
物。这会损坏设备支脚和/或支脚的固定装置。
4.2 安装位置的基础设施
4.2.1 关于地基质量的建议
设备的安装地基必须坚实、平整，因为设备运行时的动力可能会导致振动。振动程度取决于地基的
建造质量。如果符合地面负荷参数等条件，则以下情况均为适宜：
●
经加固的混凝土屋顶结构，如，生产车间的屋顶
●
经加固的混凝土厚板，如，没有地下室的生产车间混凝土地面
●
双层地板房间，两层之间的空间里有坚固的厚板地基。同样的设置条件也适用于这个中间层，
它可以是用钢梁或混凝土制成。
4.2.1.1 最大的地面平整度
设备下方地面的倾斜度不得超过 0.63%。此倾斜度相当于在 800 mm 的距离上高度的变化为 5
mm 。
4.2.1.2 设备重量与地面负荷
设备重量和地面负荷值，见第 3.2.1 "尺寸和重量" [}42] 节。
