5 操作人员的任务

5.5 设置 SIPLACE Tray Unit

操作手冊 SIPLACE Tray Unit 08/2021 61

5.5.3 使用设置中心设置 SIPLACE Tray Unit

为 SIPLACE Tray Unit 装配华夫盘托架

SIPLACE Tray Unit 华夫盘托架的两个 JEDEC 托盘（左右两侧）均配备 RFID。此外，华夫盘托架

两侧都有一个 2D 条形码。该条形码可用于在预设区域内装配华夫盘托架。这样便于您准备设置并可

避免在工作站进行设置验证，有助于减少生产时间。这有助于减少生产时间。基本而言，SIPLACE

Tray Unit 华夫盘托架只能通过华夫盘托架上料功能进行准备工作。

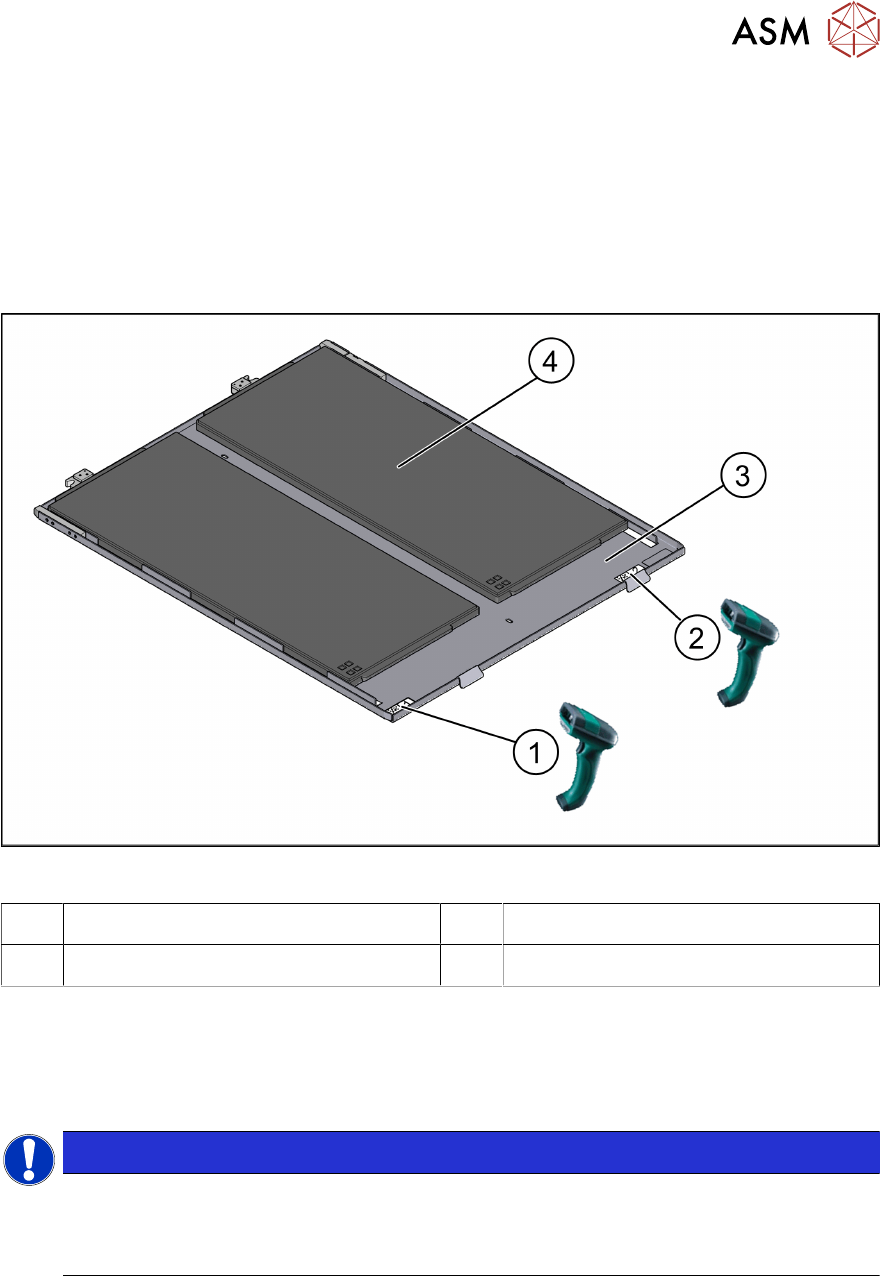

图44: 华夫盘托架条形码 - 以 JEDEC 料盘为例

1 分区 1 的华夫盘托架 1D 条形码 2 分区 2 的华夫盘托架 2D 条形码

3 华夫盘托架 4 华夫盘（JEDEC 料盘）

► 扫描华夫盘托架条形码。

ð 分区 1 位于左侧

ð 分区 2 位于右侧

提示

设置 SIPLACE Tray Unit 的华夫盘托架

SIPLACE Tray Unit 华夫盘托架的设置程序可在当前的

ASM Setup Center 用户手册

[产品编

号 00900009-xx] 中找到。请参考

为 SIPLACE Tray Unit 装配华夫盘托架

章节。

5 操作人员的任务

5.5 设置 SIPLACE Tray Unit

62 操作手冊 SIPLACE Tray Unit 08/2021

5.5.3.1 Setup Center GUI 方案

下图给出了 Setup Center 的不同设置方案。

不放置任何料盘托架

图45: Setup Center GUI - 不放置任何料盘

部分配备料盘托架

图46: Setup Center GUI - 部分配备料盘托架
