1 前言 1.1 设备总览 操作手冊 SIPLACE Tray Unit 08/2021 7 1 前言 本用户手册包含设置、操作和维护 SIPLACE Tray Unit 时必须遵守的基本信息。使用 SIPLACE Tray Unit 可以在保存和自动更换华夫盘时避免不必要的时间损失。 本用户手册中包含为保证您的人身安全和避免设备发生损坏而必须严格遵守的注意事项。 本文档为原始用户手册。 1.1 设备总览 图1: SIPLACE Tr…
6 操作手冊 SIPLACE Tray Unit 08/2021
目录
5.5.2.1 填充华夫盘托架 (WPTC).. 59
5.5.2.2 移除个别华夫盘托架.. 60
5.5.3 使用设置中心设置 SIPLACE Tray Unit.. 61
5.5.3.1 Setup Center GUI 方案.. 62
6 贴片机计算机中的功能（来自 SR 714.0）.. 65
6.1 设置位置.. 65
6.1.1 填充视图.. 69
6.2 手动操作.. 72
6.3 维护.. 78
7 预防性维护作业.. 81
7.1 安全须知.. 81
7.1.1 有害物质的安全须知.. 82
8 附件.. 83
8.1 欧盟符合性声明.. 83
1 前言
1.1 设备总览
操作手冊 SIPLACE Tray Unit 08/2021 7
1 前言
本用户手册包含设置、操作和维护 SIPLACE Tray Unit 时必须遵守的基本信息。使用 SIPLACE Tray
Unit 可以在保存和自动更换华夫盘时避免不必要的时间损失。
本用户手册中包含为保证您的人身安全和避免设备发生损坏而必须严格遵守的注意事项。
本文档为原始用户手册。
1.1 设备总览
图1: SIPLACE Tray Unit - 概览
1 带华夫盘托架 (WPTC) 的传送导轨模块 2 带 LED 显示的按键
3 缓存存储模块（最多 12 个 WPTC） 4 用于移动 SIPLACE Tray Unit 的把手
5 续料层模块 6 主要存储模块（最多 30 个 WPTC）
SIPLACE TX 上的 SIPLACE Tray Unit
只能将 SIPLACE Tray Unit 装入 SIPLACE TX1/TX2 V2 的 1 号料区。SIPLACE TX 的 1 号料区必须
装备 SIPLACE Tray Unit 插入系统。
1 前言
1.1 设备总览
8 操作手冊 SIPLACE Tray Unit 08/2021

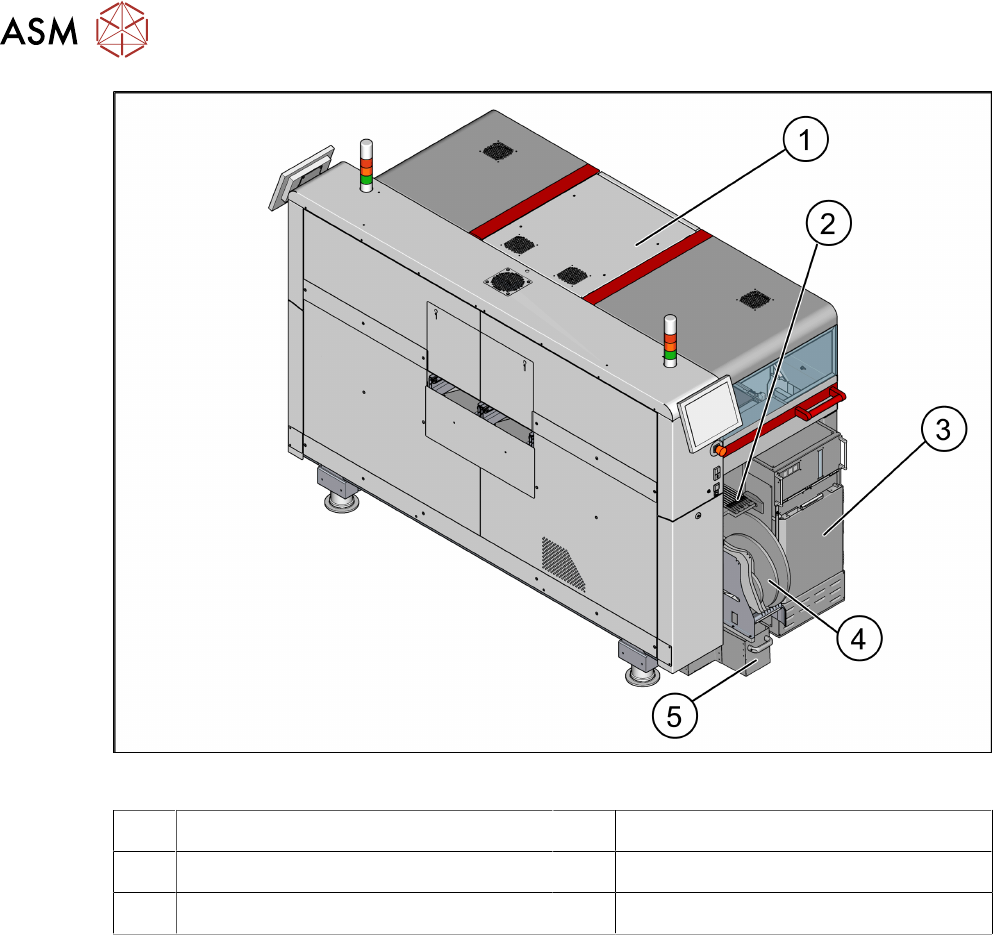

图2: SIPLACE TX1/TX2 V2 上的 SIPLACE Tray Unit
1 SIPLACE TX1/TX2 V2 2 带 9 个料槽的固定元件料台
3 SIPLACE Tray Unit 4 料带料盘容器
5 废料带容器
固定元件料台
用于供料器的带 9 个料槽的固定元件料台位于 SIPLACE Tray Unit 附近。可使用两个基准点测量固
定料台。
料带料盘容器可容纳的料盘直径最大为 17 英寸。废料带容器必须从 SIPLACE Tray Unit 中拉出清
空。
1.1.1 概述
扁平封装 IC 的应用在印制电路板的生产中越来越重要。这些元件现在几乎只用于华夫盘中。但是，
相较于元件的密度，华夫盘占用的空间相对较大。此外，低元件容量需要经常更换华夫盘。当手动
更换华夫盘时，还会中断生产过程。使用 SIPLACE Tray Unit 自动更换华夫盘时不会导致不必要的
时间损失。
SIPLACE Tray Unit 向贴片机提供华夫盘中的扁平封装 IC。
SIPLACE Tray Unit 有两种型号可供选择：
●
MultiStar (CPP) 贴片头和 TwinHead (TH) 贴片头的 SIPLACE Tray Unit
●
SpeedStar (C&P20 P2) 贴片头的 SIPLACE Tray Unit
