4 设置与调试
4.3 安装设备
50 操作手冊 SIPLACE Tray Unit 08/2021
4.3 安装设备
4.3.1 警告说明
危险
只有 ASM SMT Solutions 工程师或有资质人员才能设置和调试设备。
► 始终遵守相关的事故预防规定。
► 如果必须在设备下方完成装配工作，请先采取稳定住设备的相应措施。叉车不得用做唯
一的支撑物。
► 穿上特制的安全靴，保护双脚。
4.3.2 使用托盘车抬升和运输设备
提示
SIPLACE Tray Unit 的离地间隙。
当 SIPLACE Tray Unit 采用 SMEMA 900 设置时，SIPLACE Tray Unit 的离地间隙为 83.5
mm。

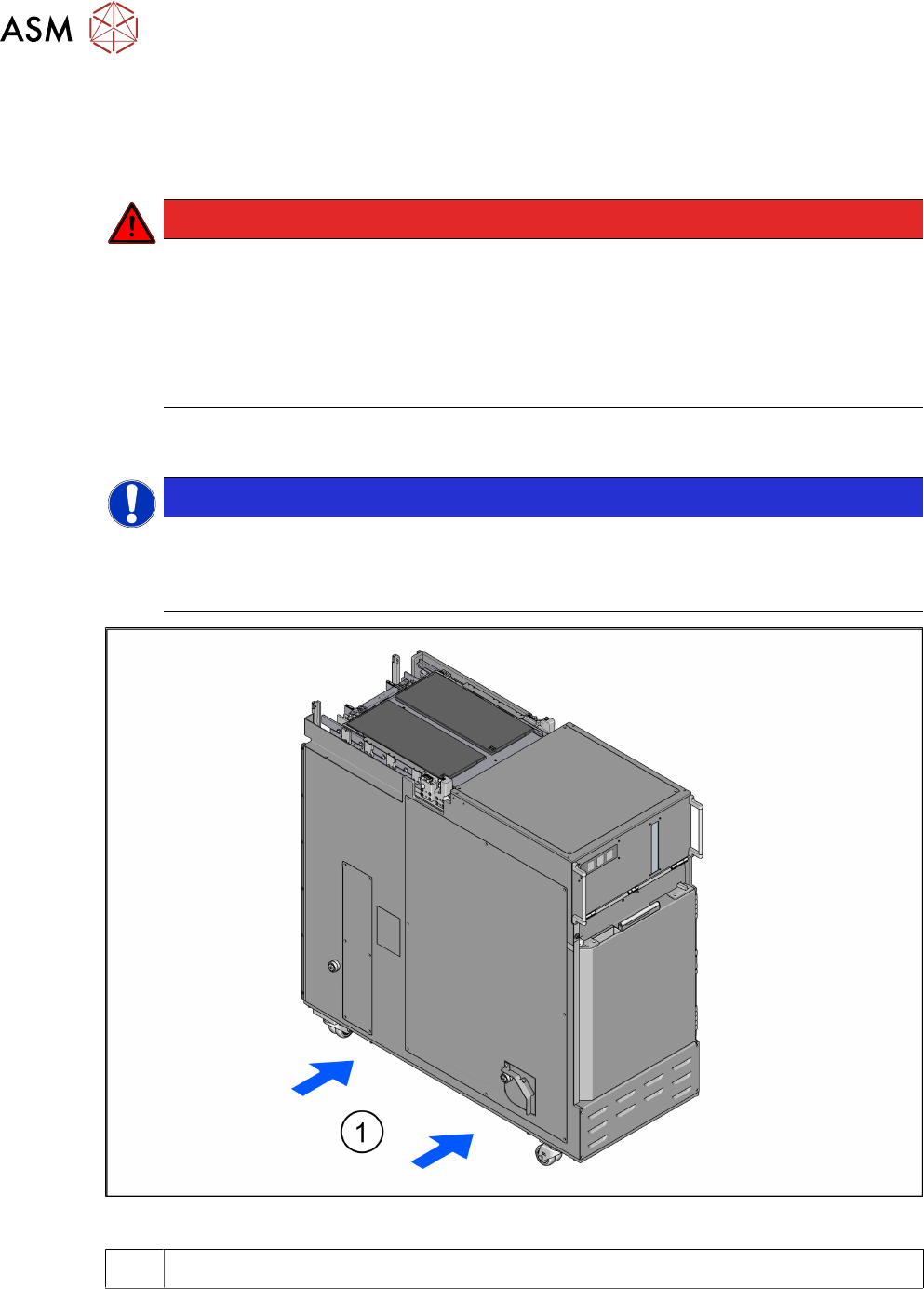

图38: 用于托盘车运输的插入点
1 用于托盘车运输的插入点
4 设置与调试
4.4 调试设备
操作手冊 SIPLACE Tray Unit 08/2021 51
4.3.3 去除防腐剂
设备交付前进行了防腐处理。请用不起毛布擦拭所有线性导轨。
注意
防腐剂
► 因此，如果在调试期间使用运动部件，应先去除所有线性导轨上的防腐剂。
► 使用《维护说明》中介绍的润滑脂润滑所有线性导轨。
如果线性导轨上的防腐剂与轴承润滑脂混合，会大大降低线性导轨的使用寿命。
注意
清洁线性导轨
清洁线性导轨时，绝不能让酒精进入导轨槽内。酒精会破坏导轨槽中的轴承润滑脂。
4.4 调试设备
4.4.1 在安装现场调试设备
► 检查所有模块的安放是否正确。
► 在设备温度未达到室温前不可打开设备包装（最少 4 个小时）。否则会有出现冷凝现象的危
险。
► 在拆除装运支撑架
前
，用不起毛布擦拭线性导轨。
注意
切勿使用任何溶剂
► 请参见第 4.3.3 "去除防腐剂" [}51] 节。
4 设置与调试
4.4 调试设备
52 操作手冊 SIPLACE Tray Unit 08/2021
4.4.2 拆除装运支撑架
在操作 SIPLACE Tray Unit 之前，拆除运输支架。
► 拆除主要存储和缓存存储模块（升降机模块/Z 轴）上的运输支架。
► 拆除传送导轨模块上的运输支架。
► 如果需要运输 SIPLACE Tray Unit，务必装配运输支架。
注意
务必装配运输支架
请勿弃置运输支架。
► 妥善存放运输支架以备后用，例如需要将 SIPLACE Tray Unit 移动到其他场所时。
► 如果需要运输 SIPLACE Tray Unit，务必装配运输支架。
图39: 例如：传送导轨模块的运输支架
