CM101-D 维修手册 1.6 560 小时检查一次 ( 每月一次 ) Page 1-1 03 1.6.4 吸嘴和吸嘴交换器 ( 高速吸头 (12 吸嘴 ) 用为选购件 ) 的清扫 ( 高速吸头、通用吸头 ) ∗ 在此以高速吸头 (12 吸嘴 ) 为例进行说明，但通用 吸头 (LS8 吸嘴 ) 也按同样的步 骤进行。 使用工具 棉纱布等·气枪·摄子 需要时间 40 分钟 要求 该维护作业，应在电源开关处于 ON ( I ) 的状态下进…
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-102
7.
在夹紧臂的支点、夹紧卡爪前端部的油沟
及后部的凹处上补给润滑脂。
∗
为避免粘到夹具爪的周围请把夹具爪从吸嘴座
上卸下，用小型一字螺丝刀等工具敷涂润滑脂、
补充到夹具爪上。
∗
请在夹紧卡爪接触的沟上涂敷。
∗
粘到油槽部位以外的润滑脂，请用棉棒擦拭干
净。
•
使用润滑脂
: Barrierta IEL / V
安装夹具爪时，请确认爪是否确实地插进槽内。
8.
用棉纱布沾少量润滑脂，在吸嘴座轴的外
周上擦拭。
夹紧臂的支点
EJM8A-025P
油槽
夹具爪
4Z4C-804P
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-103
1.6.4
吸嘴和吸嘴交换器
(
高速吸头
(12
吸嘴
)
用为选购件
)
的清扫
(
高速吸头、通用吸头
)
∗
在此以高速吸头
(12
吸嘴
)
为例进行说明，但通用吸头
(LS8
吸嘴
)
也按同样的步骤进行。
使用工具
棉纱布等·气枪·摄子
需要时间
40
分钟
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必将伺服开关置于
OFF (O)
后再打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电
)
在此对移载吸头上设置的吸嘴、吸嘴交换器
(
高速吸头
(12
吸嘴
)
用为选购件
)
和吸嘴交换器上设
置的吸嘴的清扫进行说明。
∗
进行维护作业时，有必要卸下供料器工作台盖和卷盘座
(
选购件
)
和整体交换台车
(
选购件
)
。
(
“1.2.2
供料器工作台盖的拆卸和安装
”
、
“1.2.3
卷盘座
(
选购件
)
的拆卸和安装
”
、
“1.2.4
整
体交换台车
(
选购件
)
的拆卸和安装
”)
作业工序
1.
选择作业位置
(
工作台
)
2.
拆卸
A.
从移载吸头上取下吸嘴座
B.
从吸嘴座上取下吸嘴
3.
清扫
A.
吸嘴的清扫
B.
吸嘴交换器
(
高速吸头
(12
吸嘴
)
用为选购件
)
的清扫
4.
安装
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-104

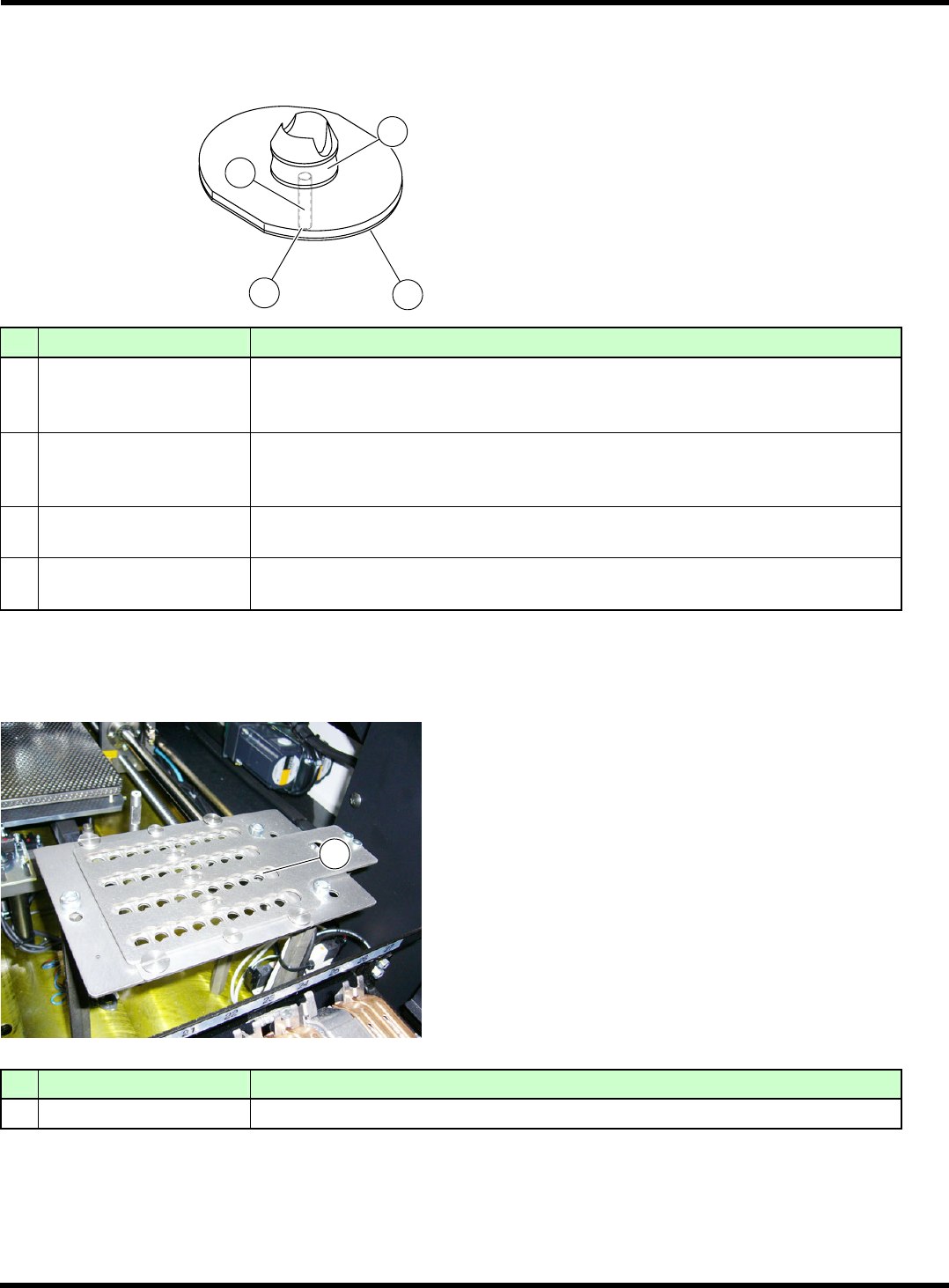

各部件的作用
A)
吸嘴
No.
名称
说明
吸嘴锥形面
是夹紧移载吸头的吸嘴座上的部分。
锥形面、夹紧槽上如果附着污垢或尘垢，将会成为空气泄漏、卡盘效果不良的主要原
因。
吸嘴反射板
是黑色树脂部分。为防止表面附着污垢，涂有一层特殊的涂层膜。它将反射来自线阵
照相机上的
LED
照明灯光并对芯片进行识别。该部分出现污垢是发生识别错误的主
要原因。
吸嘴尖端部
(
吸嘴部
)
是与芯片直接接触的吸着部分。侧面如果粘有污垢在识别时会形成阴影，它是发生识
别错误的主要原因。另外，吸着口上粘有污垢是发生吸着错误的主要原因。
吸嘴内部
如果吸嘴内部附着有灰尘，则会降低空气流量，即使未吸着元件也会保持真空状态。
因此，元件的吸着、贴装或利用真空压的各种检测功能有可能不会正确运转。
B)
吸嘴交换器
(
高速吸头
(12
吸嘴
)
用为选购件
)
是将吸嘴事先存储好的装置。可以储存适合作业的各种吸嘴。在机种切换时，移载吸头将从该装置
上卡紧吸嘴进行更换，以便缩短作业时间。
No.
名称
说明
吸嘴交换器上方
吸嘴交换器上面粘有污垢是吸嘴反射板出现污垢的主要原因。
444C-407E
1
2
4
3
EJM4A-083P
5
EJM5B-C-MMC01-A04-00
