CM101-D 维修手册 2.2 机器参数的示教步 骤 Page 2-1 31 4. 将 140 吸嘴安装在吸嘴位置的 3 号位置。 5. 按操作面板的 + [ 高度示教 ] 。 6. 按操作面板的 + [ 位置示教 ] 。 7. 若要继续进行不同托盘的示教，重复进行 步骤 2. ~ 6. 的操作。 8. 按操作面板的 + [ 取下量具 ] 。 EJM5B -Mp-0104 5 EJM5B -Mp-0103 6 EJM5B -Mp-01…
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-130
2.2.11
托盘供料器
用手设置托盘供料器时
通用吸头
(LS8
吸嘴
)
使用工具
140
吸嘴
需要时间
10
分钟
∗
关于直接托盘供料器，请参照
DT50S-20
的使用说明书。
前期准备
请事先设定供料器基座手放托盘。
进行托盘供料器的示教前，请确认吸头照相机上没有偏光板。
1.
按
[
盘式供料器
]
。
2.
通过
[
托盘
A/B]
选择要示教的托盘。
3.
按操作面板的
+
[
量具设置
]
。
下一页
EJM5B-Mp-0102
1
EJM5B-Mp-0107
2
3
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-131
4.
将
140
吸嘴安装在吸嘴位置的
3
号位置。

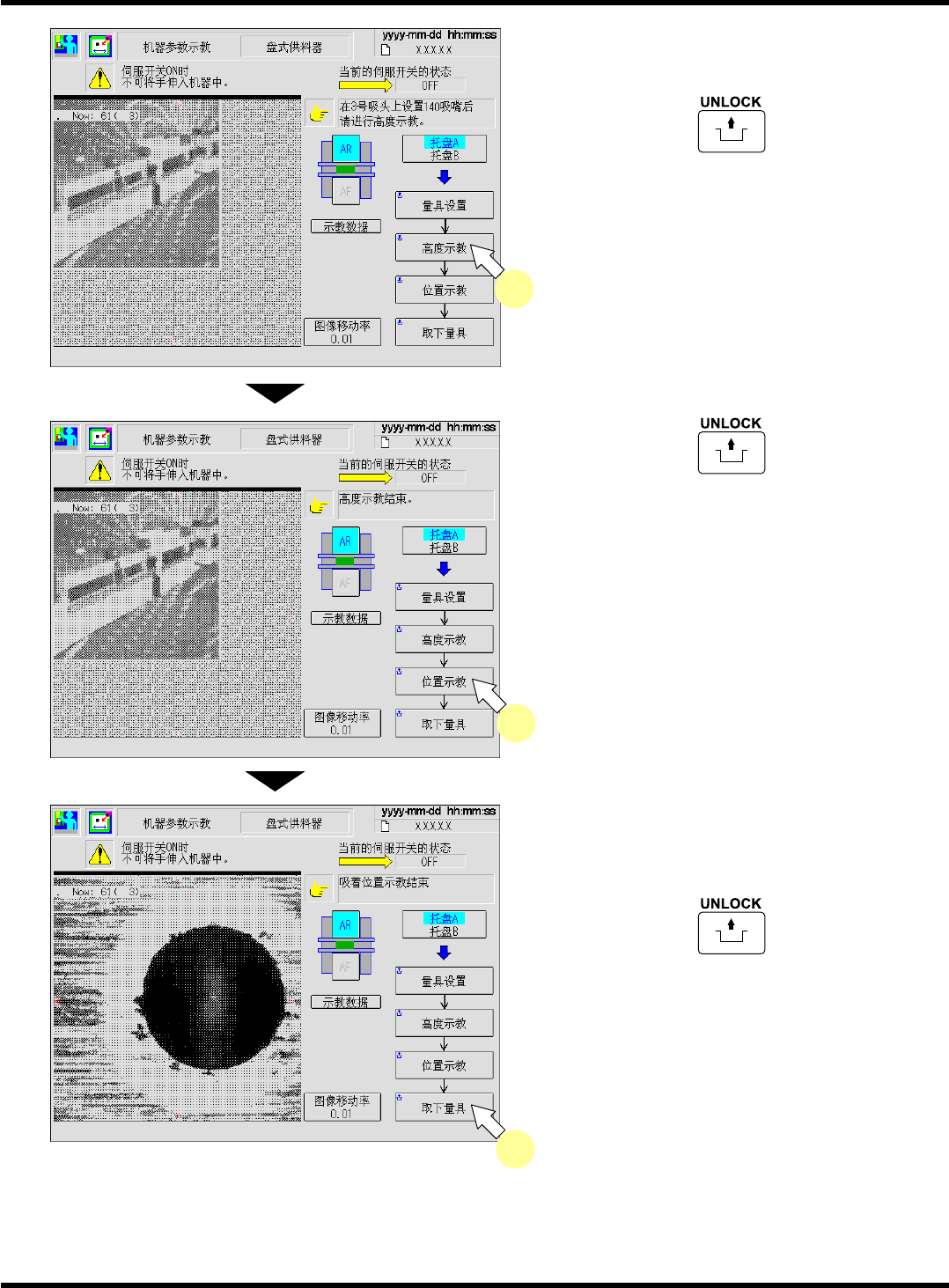

5.
按操作面板的
+
[
高度示教
]
。
6.
按操作面板的
+
[
位置示教
]
。
7.
若要继续进行不同托盘的示教，重复进行
步骤
2. ~ 6.
的操作。
8.
按操作面板的
+
[
取下量具
]
。
EJM5B-Mp-0104
5
EJM5B-Mp-0103
6
EJM5B-Mp-0106
8
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-132
2.2.12 3D
传感器
(
选购件
)
使用工具
3D
传感器示教量具
(N610031077AC: 3
吸嘴用
)
需要时间
15
分钟
(N610078258AA: 8
吸嘴用
)
前期准备
3D
传感器示教量具
(3
吸嘴用
) (8
吸嘴用
)
1.
按主菜单的
。
•
机器参数菜单画面将被显示。
2.
按
[
机器参数示教
]
。
下一页
EJM6A-477P
EJM6
A
-Main-0002
1
EJM6A-Mp-0124
2
EJM5B-C-MMC02-A03-00
EJM5B-060P
