CM101-D 维修手册 2.2 机器参数的示教步 骤 Page 2-1 16 2.2.10 负荷吸头 只限多功能吸头 (3 吸嘴 ) 使用工具 1003 吸嘴 负荷测定量具 ( 选购件 ) (N6 10004084AA) 需要时间 15 分钟 前期准备 请拆卸所有的支撑销。 1. 按 [ 负荷吸头 ] 。 • 传送带宽度将被设定为 80 mm 。 2. 按操作面板上的 + [ 量具设置 ] 。 3. 将伺服开关置于 OFF…
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-115
5.
按操作面板上的
UNLOCK
+
[
量具设置
]
。
6.
在吸嘴位置安装反射用量具。
•
高速吸头
(12
吸嘴
)
时
设置在吸嘴位置
5
号。
•
通用吸头
(LS8
吸嘴
)
时
设置在吸嘴位置
3
号。
•
多功能吸头
(3
吸嘴
)
时
设置在吸嘴位置
3
号。
7.
按操作面板上的
UNLOCK
+
[
反射照明示
教
]
。
8.
按操作面板上的
UNLOCK
+
[
取下量具
]
。
EJM5B-Mp-0073
5
EJM5B-Mp-0074
7
8
EJM4A-082P
高速吸头
(12
吸嘴
)
·通用吸头
(LS8
吸嘴
)
通用
多功能吸头
(3
吸嘴
)
用
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-116
2.2.10
负荷吸头
只限多功能吸头
(3
吸嘴
)
使用工具
1003
吸嘴
负荷测定量具
(
选购件
) (N610004084AA)
需要时间
15
分钟
前期准备
请拆卸所有的支撑销。

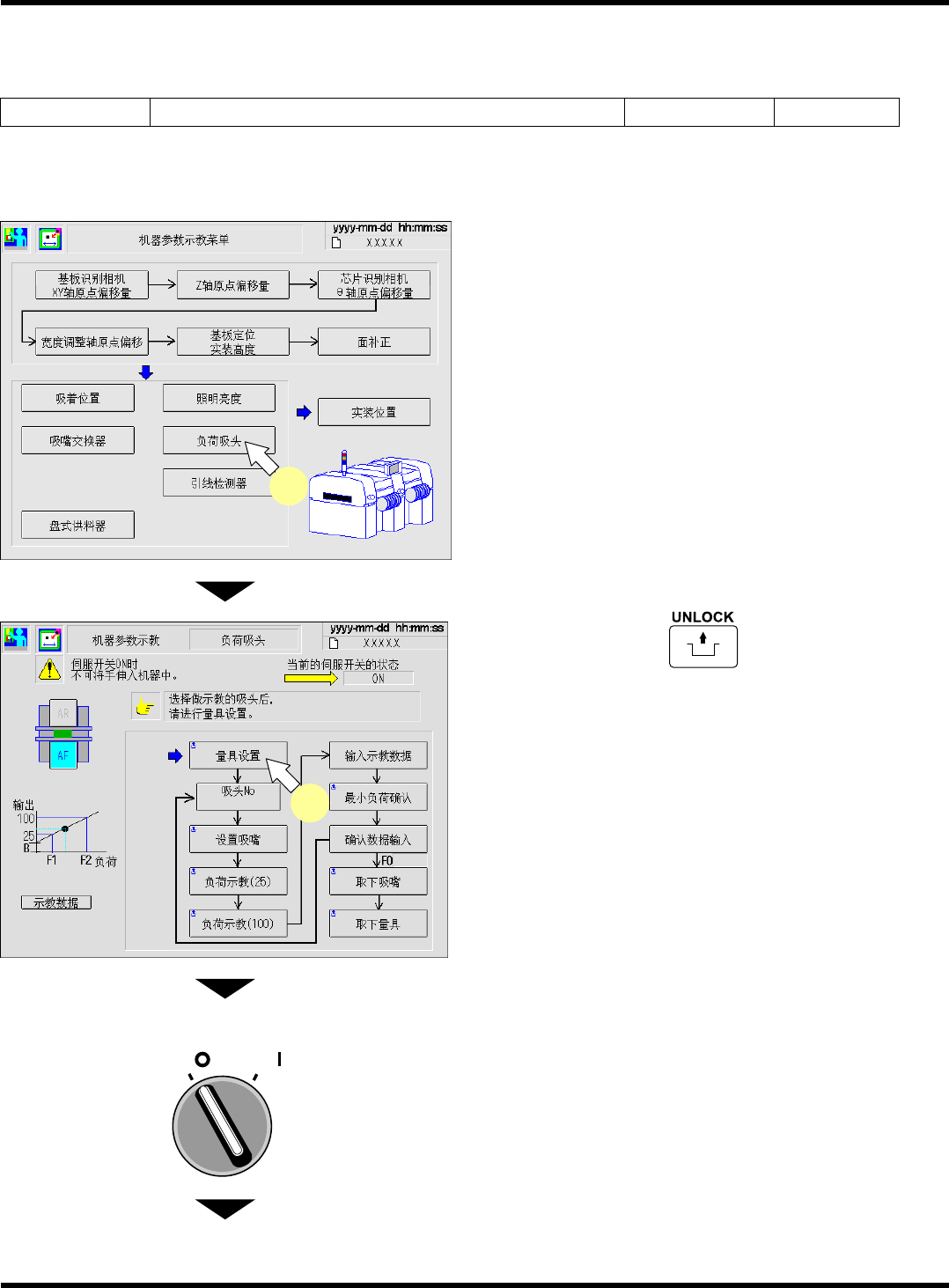

1.
按
[
负荷吸头
]
。
•
传送带宽度将被设定为
80 mm
。
2.
按操作面板上的
+
[
量具设置
]
。
3.
将伺服开关置于
OFF (O)
。
4.
打开安全盖。
下一页
O
FF ( )
ON (
)
SERVO
EJM6A-Mp-0109
1
EJM5B-Mp-0127
2
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-117
5.
将负荷测定量具设置在实装工作台上。
∗
请将量具设置在基板止动器的基准位置上，然
后将电源线连接在整体交换台车的电源供给。
∗
设置量具时，根据基板流动的设定，请推碰到
轨道的基准侧和止动器上。
另外，请参考照片
配线，以免配线与吸头干
涉。
6.
关闭安全盖。
7.
将伺服开关置于
ON ( I )
。
8.
确认
‘
吸头
No’
的显示是否已变为示教吸头
的号码。
∗
要切换显示状态时，请击点
‘
吸头
No’
一直到显
示出想要的号码。
9.
按操作面板上的
+
[
设置吸嘴
]
。
下一页
O
FF ( )
ON (
)
SERVO
EJM5B-Mp-0128
9
EJM4A-042P
EJM4A-043P
轨道
(
基准侧
)
负荷测定量具
止动器
EJM4A-072P
电源供给部
EJM5B-C-MMC02-A03-00
