CM101-D 维修手册 1.6 560 小时检查一次 ( 每月一次 ) Page 1-1 40 1.6.15 θ 轴皮带的检查 ( 高速吸头、通用吸头 ) ∗ 在此以高速吸头 (12 吸嘴 ) 为例进行说明，但通用 吸头 (LS8 吸嘴 ) 也按同样的步 骤进行。 高速吸头 (12 吸嘴 ) 使用工具 六角扳手 ( 尺寸 : 对边 2.0 mm) ∗ 不能使用球点型 需要时间 10 分钟 通用吸头 (LS8 吸嘴 ) 使用工具…
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-139
10.

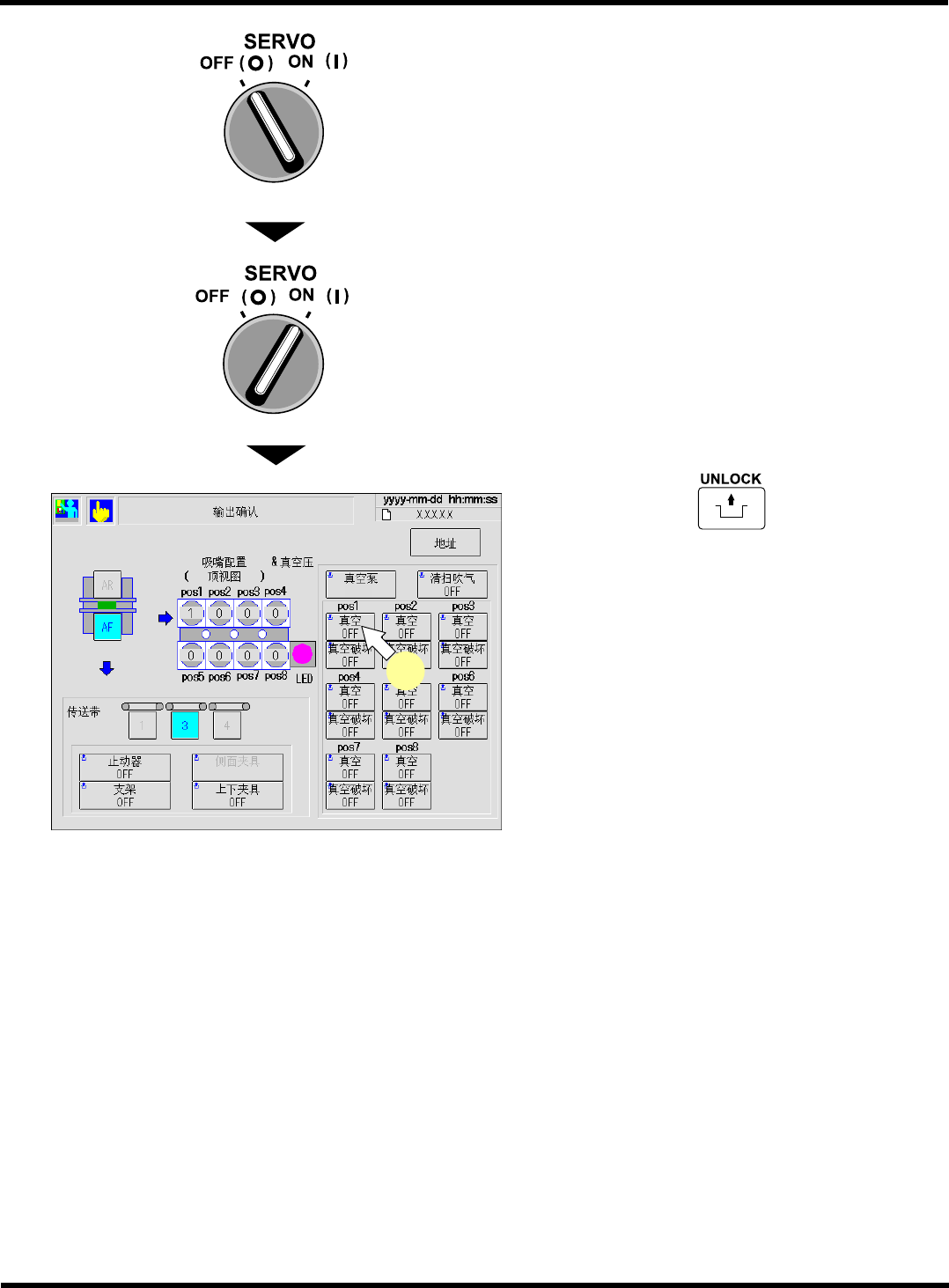

将伺服开关置于
OFF (O)
。
11.
在该安装状态下卸下吸头上安装的量具，
确认显示是否在
2
以下。
∗
显示比
2
大时，请按照维修手册清扫吸嘴座的
过滤器。
12.
将伺服开关置于
ON ( I )
。
13.
按操作面板的
+
‘pos1’
的
[
真空
]
。
•
将真空阀置于
OFF
。
按钮内的显示变为
OFF
。
14.
请返回步骤
3.
，进行与
pos2 ~ 8
同样的操
作。
•
高速吸头
(12
吸嘴
)
时一直进行到
pos12
为
止。
EJM5B-Ma-0014
ON
13
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-140
1.6.15
θ
轴皮带的检查
(
高速吸头、通用吸头
)
∗
在此以高速吸头
(12
吸嘴
)
为例进行说明，但通用吸头
(LS8
吸嘴
)
也按同样的步骤进行。
高速吸头
(12
吸嘴
)
使用工具
六角扳手
(
尺寸
:
对边
2.0 mm)
∗
不能使用球点型
需要时间
10
分钟
通用吸头
(LS8
吸嘴
)
使用工具
六角扳手
(
尺寸
:
对边
2.5 mm)
∗
不能使用球点型
需要时间
10
分钟
∗
进行维护作业时，有必要卸下供料器工作台盖和卷盘座
(
选购件
)
和整体交换台车
(
选购件
)
。
(
“1.2.2
供料器工作台盖的拆卸和安装
”
、
“1.2.3
卷盘座
(
选购件
)
的拆卸和安装
”
、
“1.2.4
整
体交换台车
(
选购件
)
的拆卸和安装
”)
要求
关于
θ
轴皮带的定期检查
θ
轴皮带的劣化会影响贴装精度。请每运行
560
小时或
1
个月务必进行
1
次定期检查、
每运行
12000
小时或
2
年必须进行定期更换。
更换时需要专门知识、专门技能、专用工具等，请务必尽早与本公司联系。
1.
将电源开关置于
OFF (O)
。
•
用通用吸头
(LS8
吸嘴
)
的情况下要拆下盖。
下一页
EJM5B-C-MMC01-A04-00
EJM5B-071P
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-141

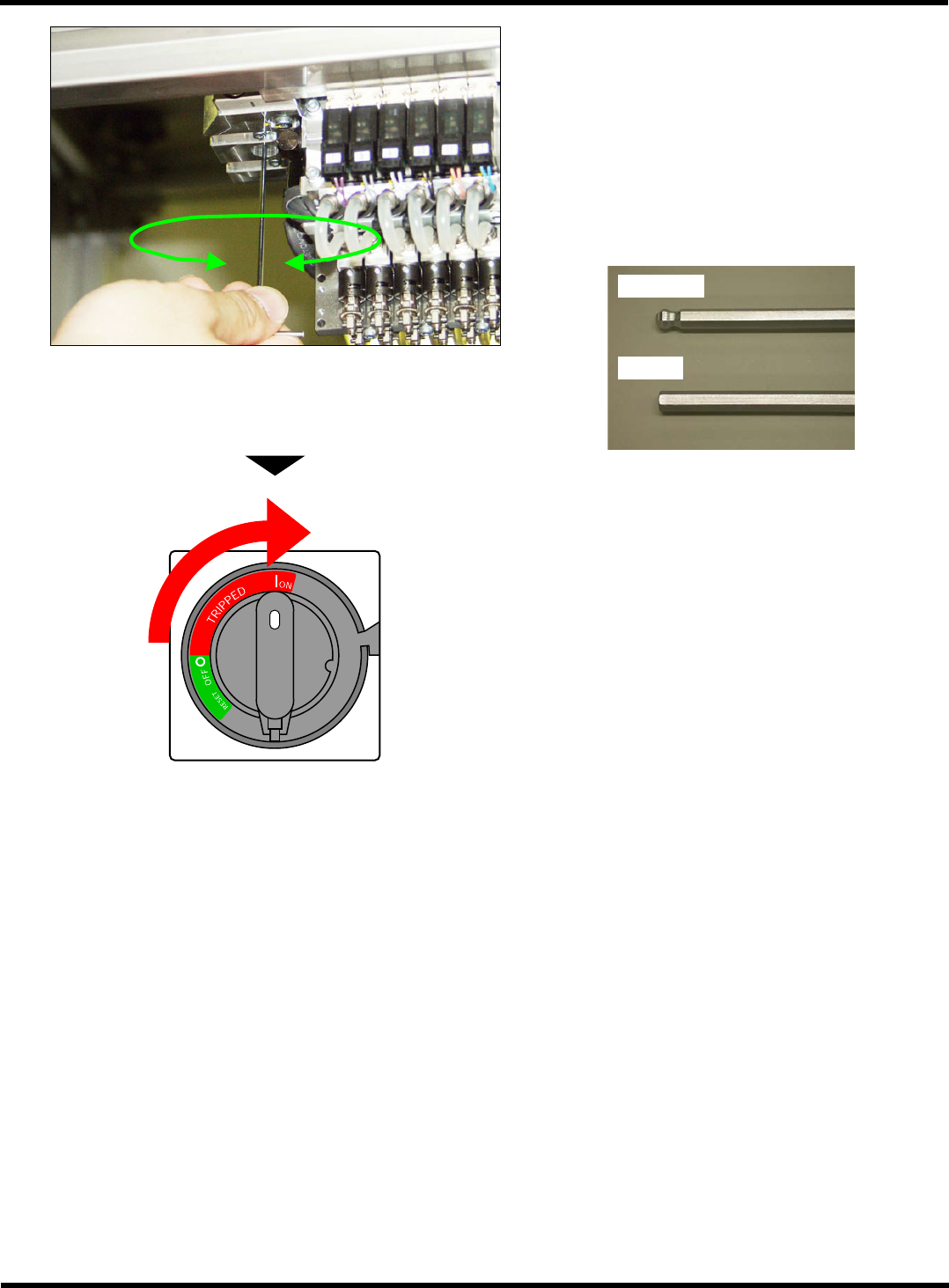

2.
在吸头的
θ
驱动轮端部插入六角扳手，并
且使其旋转
10
次以上。
•
如果没有旋转扭矩不等的现象则没有问题。
∗
如果存在旋转扭矩不等
(
旋转过重或过轻
)
的
现象，则是到了更换时期，请与本公司联系。
∗
在本作业中请不要使用端部为球点型的六角扳
手
(
照片上方
)
。
3.
将电源开关置于
ON ( I )
。
EJM4A-094P
4Z4C-806P
不能使用
可使用
EJM5B-C-MMC01-A04-00
