CM101-D
维修手册
1.2
检查时经常进行的作业
Page 1-43

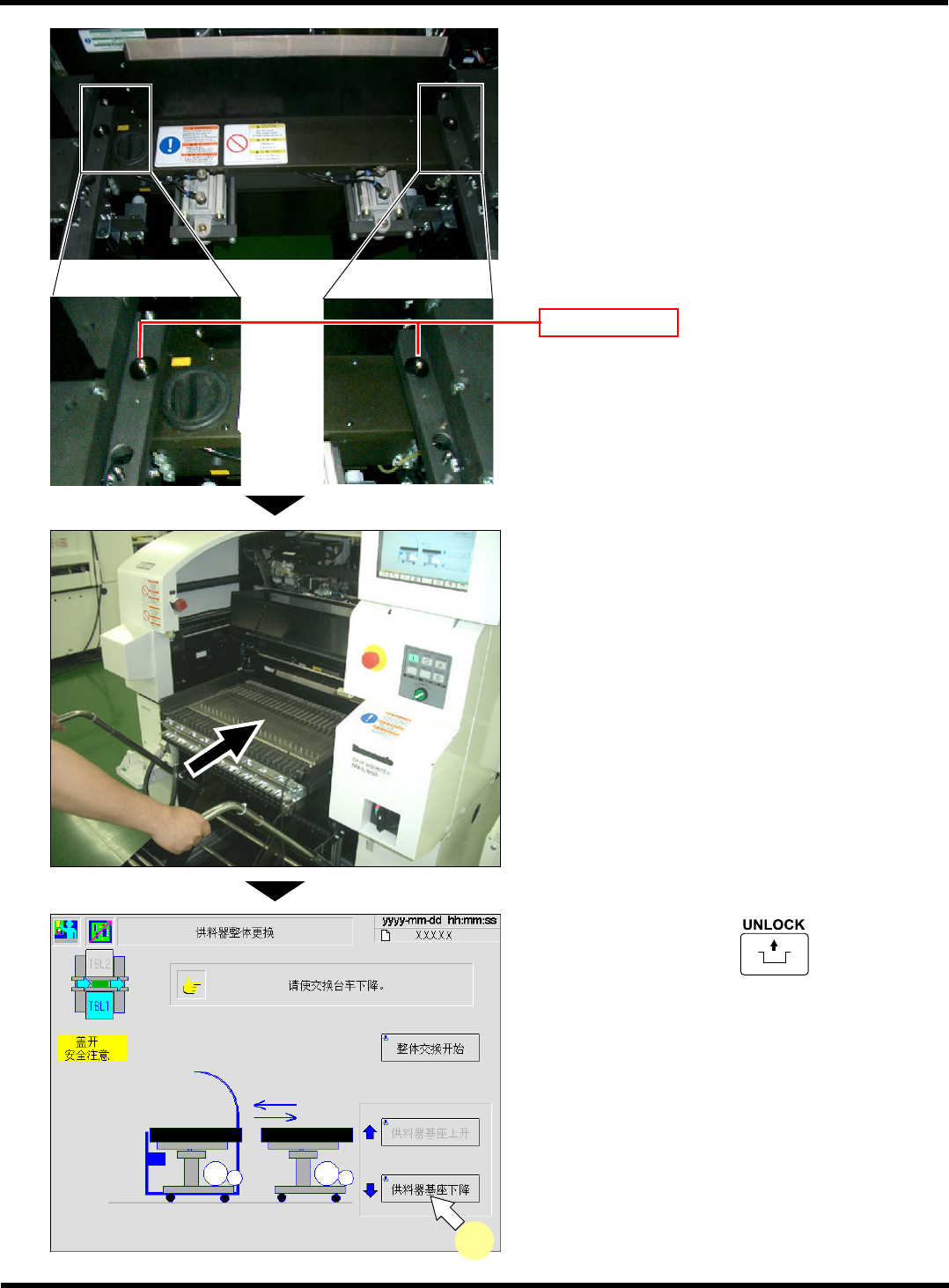

9.
确认定位销的周围是否有芯片等异物。
∗
有异物时要清除干净。
10.
把整体交换台车推进去。
11.
按动操作面板上的
+
[
供料器基
座下降
]
。
12.
关闭供料器工作台盖后解除编带浮起检测
用的卡箍，然后关闭安全盖。
∗
解除编带浮起检测用的卡箍，请用手推卡箍尖
端，并从磁铁拆卸。
EJM5B-Pc-0028
11
EJM5B-060P
EJM5B-063P
EJM5B-065P
EJM5B-064P
定位销
EJM5B-C-MMC01-A02-00
CM101-D
维修手册
1.2
检查时经常进行的作业
Page 1-44
1.2.5
供料器工作台上升治具
(
选购件
)
的使用方法
使用该治具之后，即使因某种原因无法向机器供电的状态下，也可以对整体交换台车进行拆卸、安
装。
整体交换台车拆卸步骤
1.
把治具的空气软管一端的耦合器连接到气
压源。
2.
打开安全盖。
3.
打开供料器工作台的盖。
4.
把整体交换台车的连接器从主体上卸下。
5.
确认治具的柄阀旋钮位于
“
整体交换下降
”
一侧。
∗
当旋钮处于
“
整体交换上升
”
一侧时，请将其旋转
至
“
整体交换下降
”
一侧。
6.
把卸下的连接器接到治具连接器的连接部
位的位置上。
7.
把柄阀旋钮旋转至
“
整体交换上升
”
一侧。
8.
把整体交换台车从机器上取下。
9.
把柄阀旋钮旋转至
“
整体交换下降
”
一侧。
下一页
4Z4C-432E
耦合器
柄阀旋钮
连接器的连接部位
供料器工作台上升治具
EJM5B-C-MMC01-A02-00
EJM5B-060P
EJM5B-062P
供料器工作台盖
EJM5B-061P
CM101-D
维修手册
1.2
检查时经常进行的作业
Page 1-45
10.
当供料器工作台下降至下限时，从治具上
取下连接器。
11.
将耦合器从气压源上卸下。
12.
关闭供料器工作台盖。
13.
关闭安全盖。
整体交换台车安装步骤
1.
把治具的空气软管一端的耦合器连接到气
压源。
2.
确认治具的柄阀旋钮位于
“
整体交换下降
”
一侧。
∗
当旋钮处于
“
整体交换上升
”
一侧时，请将其旋转
至
“
整体交换下降
”
一侧。
3.
把整体交换台车的连接器接到治具的连接
器连接部位上。
4.
把柄阀旋钮旋转至
“
整体交换上升
”
一侧。
5.
打开安全盖。
6.
打开供料器工作台的盖。
7.
把整体交换台车连接到机器上。
8.
把柄阀旋钮旋转至
“
整体交换下降
”
一侧。
下一页
4Z4C-432E
耦合器
柄阀旋钮
连接器连接部位
供料器工作台上升治具
EJM5B-C-MMC01-A02-00
EJM5B-062P
供料器工作台盖
EJM5B-060P
