CM101-D 维修手册 2.2 机器参数的示教步 骤 Page 2-1 05 39. 按操作面板上的 + [ 传感器位置 示教 ] 。 40. 按操作面板上的 + [ 取下量具 ] 。 41. 将伺服开关置于 OFF (O) 。 42. 打开安全盖。 43. 取下吸嘴。 44. 关闭安全盖。 下一页 EJM5B -Mp-0191 40 EJM5B -Mp-0190 39 EJM5B- C-MMC02-A03-0 0
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-104
34.
将伺服开关置于
OFF (O)
。
35.
打开安全盖。
36.
将
130
或
235C
吸嘴安装在吸嘴位置
3
号
上。
37.
关闭安全盖。
38.
将伺服开关置于
ON ( I )
。
下一页
EJM5B-069P
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-105

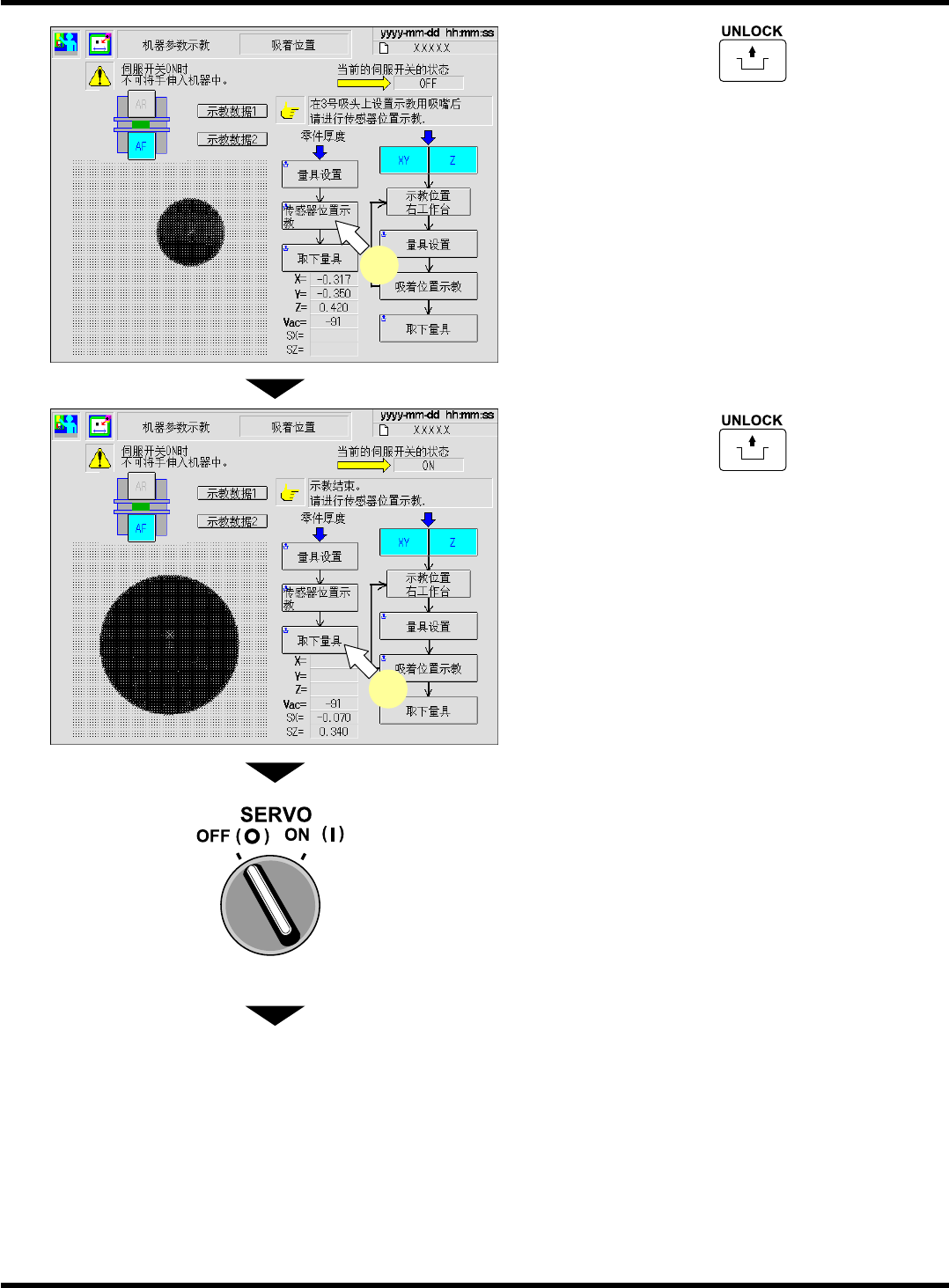

39.
按操作面板上的
+
[
传感器位置
示教
]
。
40.
按操作面板上的
+
[
取下量具
]
。
41.
将伺服开关置于
OFF (O)
。
42.
打开安全盖。
43.
取下吸嘴。
44.
关闭安全盖。
下一页
EJM5B-Mp-0191
40
EJM5B-Mp-0190
39
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-106
45.
将伺服开关置于
ON ( I )
。
46.
按功能键的
。
47.
按操作面板上的
+
[
执行
]
。
•
吸头将会移至原点位置。
EJM5B-Mp-0192
46
EJM5B-Mp-0193
47
EJM5B-C-MMC02-A03-00
