CM101-D
维修手册
3.6 DT50S-20
负荷一览表
Page 3-72
3.6 DT50S-20
负荷一览表
3.6.1
开关一览表
(SW)
模块名称
No.
名称
配置位置
备注
DOORSW
托盘箱门
SW
–
托盘箱更换门的键开关
SW725
补给完了
SW
–
托盘补给完了
SW
托盘主体部分
SW727
补给门
SW
–
托盘补给门极限开关
3.6.2
电磁阀一览表
(VL)
模块名称
No.
名称
配置位置
备注
VL710
托盘箱挡板打开
–
托盘箱内托盘板定位挡板
VL711
补给部挡板关闭
–
补给托盘板定位挡板
VL716
托盘箱门锁关闭
–
托盘箱门锁关闭
托盘主体部分
VL717
托盘箱门锁打开
–
托盘箱门锁打开
3.6.3
光电传感器一览表
(PH)
模块名称
No.
名称
配置位置
备注
PH711
TL
轴
−
OVR
–
升降机轴的
−
超限
PH710
TL
轴
+
OVR
–
升降机轴的
+
超限
PH714
TP
轴
+
OVR
–
引出轴的
+
超限
PH732
TP
轴引出位置
–
引出轴可升降位置
PH715
TP
轴
−
OVR
–
引出轴的
−
超限
PH733
TP
插槽位置有无托盘板
–
确认待机位置有无托盘板
PH726
TP
轴托盘板的有无
–
确认有无引出滚轮的托盘板
PH716
确认托盘板引出
–
确认引出途中有无托盘板
托盘主体部分
PH724
有无托盘板伸出
–
确认在待机位置有无托盘伸出
3.6.4
电机一览表
(M)
模块名称
No.
名称
配置位置
备注
DTM1
TL
轴
电机
–
引出轴的上下动作
托盘主体部分
DTM2
TP
轴
电机
–
引出滚轮的前后动作
3.6.5
极限开关一览表
(LS)
模块名称
No.
名称
配置位置
备注
LS720
托盘箱挡板打开
–
托盘箱内托盘板定位挡板
LS721
托盘箱挡板关闭
–
托盘箱内托盘板定位挡板
LS722
补给部挡板打开
–
补给托盘板定位挡板
托盘主体部分
LS723
补给部挡板关闭
–
补给托盘板定位挡板
EJM5B-C-MMC03-A02-00
CM101-D
维修手册
3.7
机器的输入输出确认
Page 3-73
3.7
机器的输入输出确认
3.7.1
发生错误后的输入确认
传感器的故障可判断是发生错误的原因之一。
在此，为能够确认与发生错误相关的传感器是否在正常输入状态
(ON / OFF)
，对其方法进行说明。

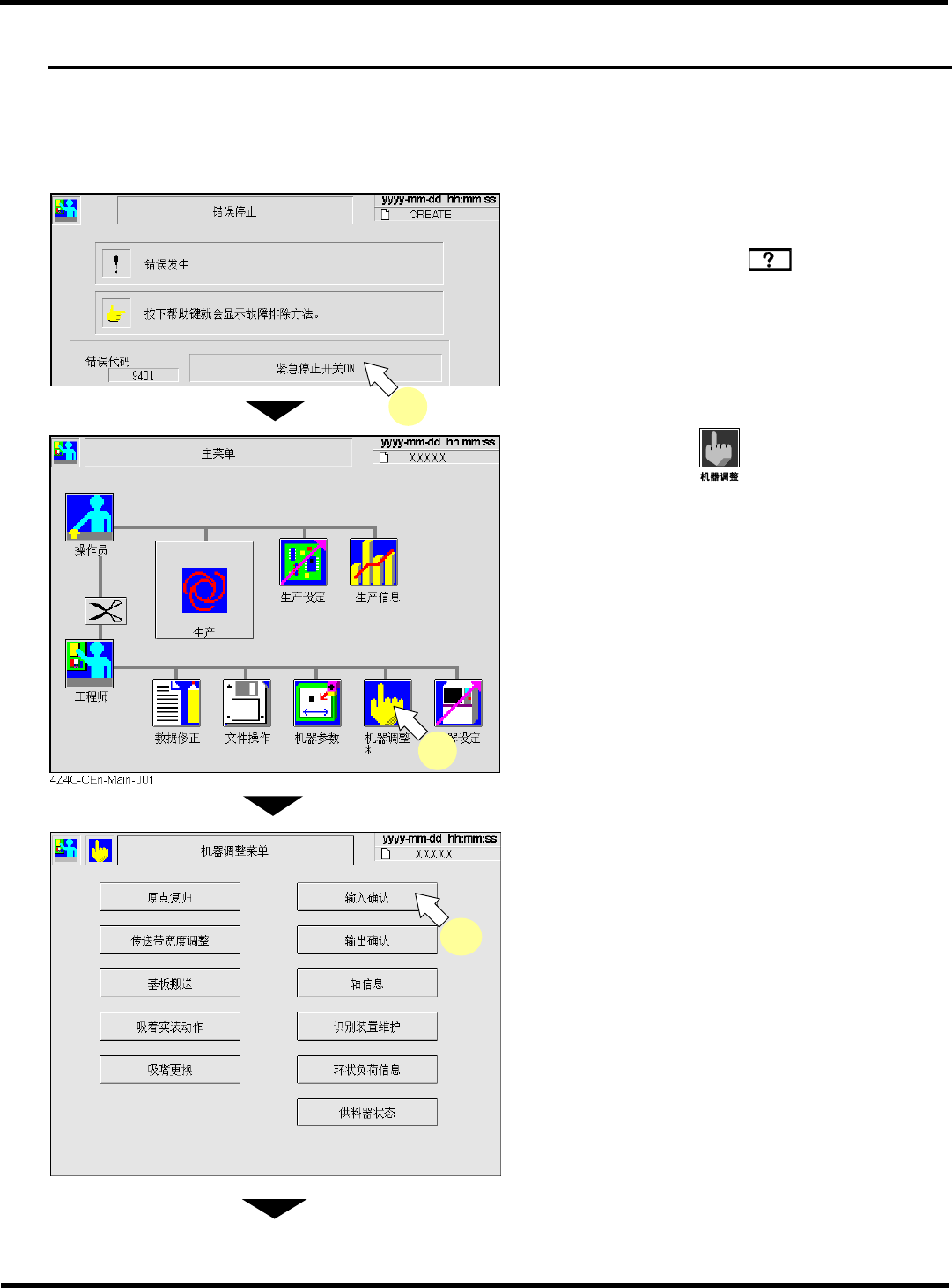

1.
确认错误信息。
•
请根据彩色触摸屏的
或者维修手册的
错误信息一览表确认对策内容。
2.
返回主菜单。
3.
按下主菜单的
。
•
显示机器调整菜单画面。
4.
按
[
输入确认
]
。
•
显示
<
输入确认
>
的一览画面。
下一页
EJM4A-Ma-Menu-0001
4
3
4Z4C-COp-Er-001
1
EJM5B-C-MMC03-A02-00
CM101-D
维修手册
3.7
机器的输入输出确认
Page 3-74
5.
按
[
地址
]
。
•
显示
<
输入确认
>
的地址画面。
6.
确认错误信息一览表中的地址输入状态是
否为正常
(ON / OFF)
。
错误
代码
错误信息
I/O
No.
地址
错误原因
9401
“
紧急停止按钮
ON
”
1143-
1080H
bit0
1)
变为按下紧急停止按钮的状
态。
2)
紧急停止按钮的故障或是断
线。
9402
“
盖打开
”
(
前侧
)
1143-
00F2H
bit0
1)
变为按全盖开放状态。
2)
极限开关的故障或是断线。
•
传感器的输入状态不正常时可判断为故障
断
线。此时需进行更换，请与本公司联系。
EJM5B-Ma-0013
1
2
EJM4A-Ma-0007
5
1
2
