CM101-D 维修手册 2.1 关于机器参数 Pa ge 2- 20 多功能吸头 (3 吸嘴 ) 2.1.7 基板定位 a. ‘ 基板止动器偏移量 ’ 显示基板止动器的位置 。 在向基板识别位置移动 时使用。 • 基板大小在画面上的插 图不发生变化。 2.1.8 热补正标记 a. ‘ 热补正标记偏移量 ’ 显示热补正标记的位置 。 用于计算热补正的值。 EJM5B -Mp-0009 a EJM5B -Mp-0007 a EJM5B…
CM101-D
维修手册
2.1
关于机器参数
Page 2-19

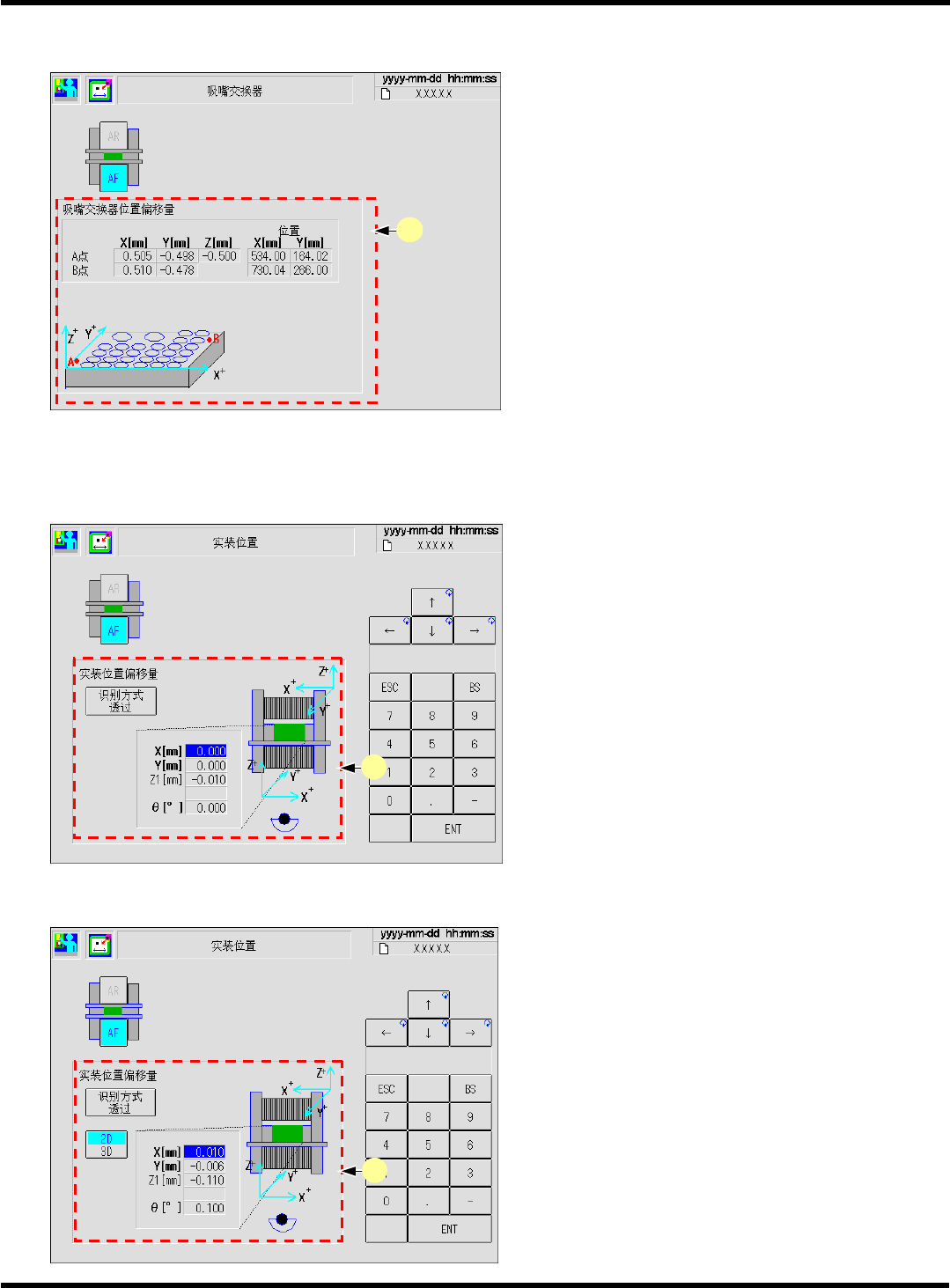

2.1.5
吸嘴交换器
a. ‘
吸嘴交换器位置偏移量
’
显示吸嘴交换器
(12
吸嘴用为选购件
)
的位置。
•
画面为通用吸头
(LS8
吸嘴
)
。
在更换吸嘴时移动吸头时使用。
∗
本画面中，仅可设定
A
点、
B
点的
X, Y, Z
，不
能变更
‘
位置
’
的
X, Y
。
2.1.6
实装位置
高速吸头
(12
吸嘴
)
a. ‘
实装位置偏移量
’
将实装位置全部定为偏移量时使用。
•
[
识别方式
]
高速吸头
(12
吸嘴
)
时
按下按钮，切换透过识别和反射识别。
可个别设定透过识别时和反射识别时的偏移量。
通用吸头
(LS8
吸嘴
)
通用吸头
(LS8
吸嘴
)
时
通过按此键，进行透过识别、反射识别和实装角
度识别的切换。
可个别设定透过识别时、反射识别时和实装角度
识别时的偏移量。
•
[2D/3D]
通过按此键，则可切换
2D
照相机识别和
3D
传
感器识别。
可个别设定
2D
照相机识别时和
3D
传感器识别
时的偏移量。
可使用在通用吸头和多功能吸头。
∗
3D
是选购件。在未定规格的机器上不显示。
EJM5B-Mp-0197
a
EJM5B-Mp-0006
a
EJM5B-Mp-0198
a
EJM5B-C-MMC02-A01-00
CM101-D
维修手册
2.1
关于机器参数
Page 2-20
多功能吸头
(3
吸嘴
)
2.1.7
基板定位
a. ‘
基板止动器偏移量
’
显示基板止动器的位置。
在向基板识别位置移动时使用。
•
基板大小在画面上的插图不发生变化。
2.1.8
热补正标记
a. ‘
热补正标记偏移量
’
显示热补正标记的位置。
用于计算热补正的值。
EJM5B-Mp-0009
a
EJM5B-Mp-0007
a
EJM5B-C-MMC02-A01-00
EJM5B-Mp-0196
a
CM101-D
维修手册
2.1
关于机器参数
Page 2-21

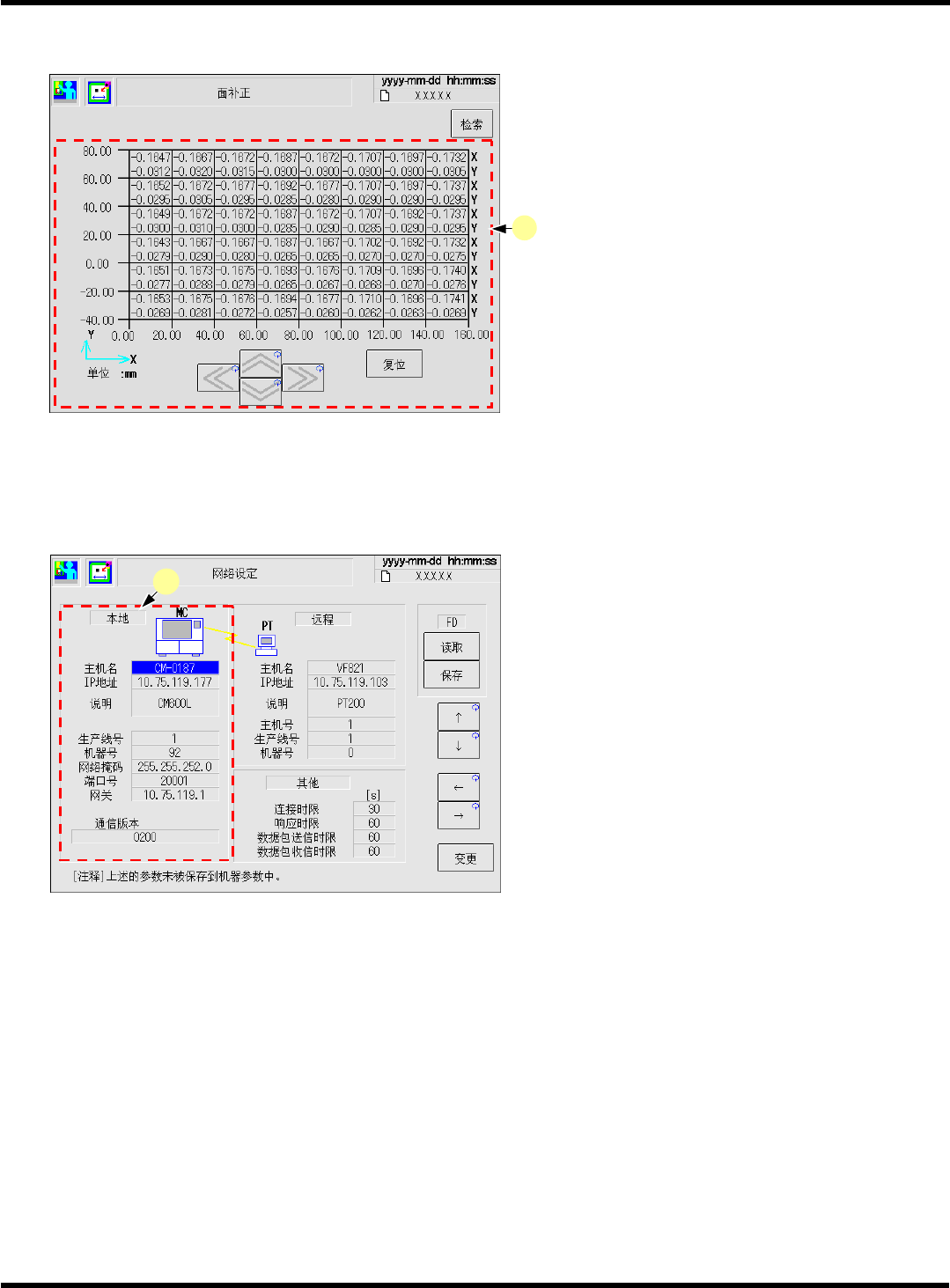

2.1.9
面补正
a.
面补正
对实装范围进行面补正的参数。
在对基板识别位置、实装位置进行补正时使用。
2.1.10
网络
∗
本画面上的设定内容，请向工厂网络管理人员咨询。
a. ‘
本地
’
‘
主机名
’
在本机器网络上使用的名称。
‘IP
地址
’
各设备利用
TCP/IP
进行通信。
IP
地址是指为了用
TCP/IP
连接网络，而对各设
备规定的地址。
‘
生产线号
’
与该贴装机连接的
PT
是附加在管理贴装机生产
线的生产线号
(01 ~ FE)
。
‘
机器号
’
是每个贴装机上附带的号码。是同一线路内的固
定号码
(01 ~ FE)
。上位主机通常是
“00”
。
‘
网络掩码
’
为了把网络分割成多个进行使用，并且是与
IP
地址并用的掩码。
‘
端口号
’
是用于确定
TCP/IP
通信种类的号码。原则上请
使用号码
20001
。
‘
网关
’
与该贴装机以及其它网络上的
PT
相连接的中转
器的
IP
地址。
EJM5B-Mp-0010
a
EJM4A-Mp-0018
a
