CM101-D 维修手册 1.10 消耗零件的更换 Page 1-1 53 4. 拔出电源连接器。 5. 拔出背景灯。 6. 插入更换用背景灯。 7. 接上电源连接器。 8. 将拔下的夹子用扁嘴钳等工具安装到原 处。 9. 安装背景灯更换用盖门。 10. 安装彩色触摸屏的盖。 11. 将电源开关置于 ON ( I ) 。 EJM5B -057P 电源连接器 EJM5B -058P EJM5B- C-MMC01-A05-0 0

100%1 / 509
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-152

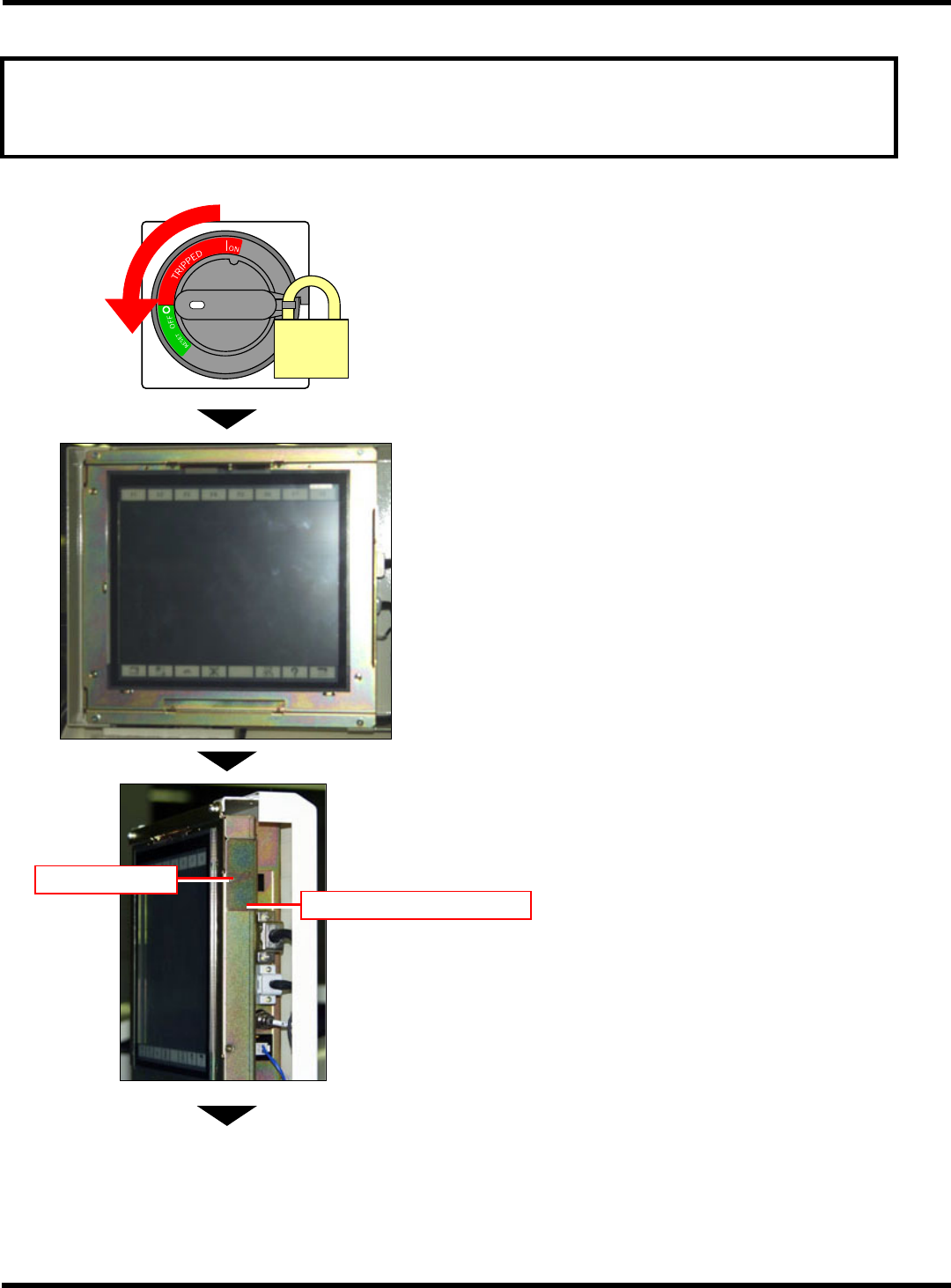

背景灯的更换步骤
要求
背景灯受撞击或扭动容易破损，使用时应仔细。
1.
将电源置于
OFF (O)
状态。
∗
请锁定电源开关。
2.
卸下彩色触摸屏盖侧面的螺丝，然后取下
彩色触摸屏的盖。
3.
卸下一处
M3
埋头螺丝，取下背景灯更换
用门箱
(
板金
)
。
下一页
4Z4C-477P
4Z4C-463P
背景灯更换用门箱
M3
埋头螺丝
EJM5B-C-MMC01-A05-00
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-153

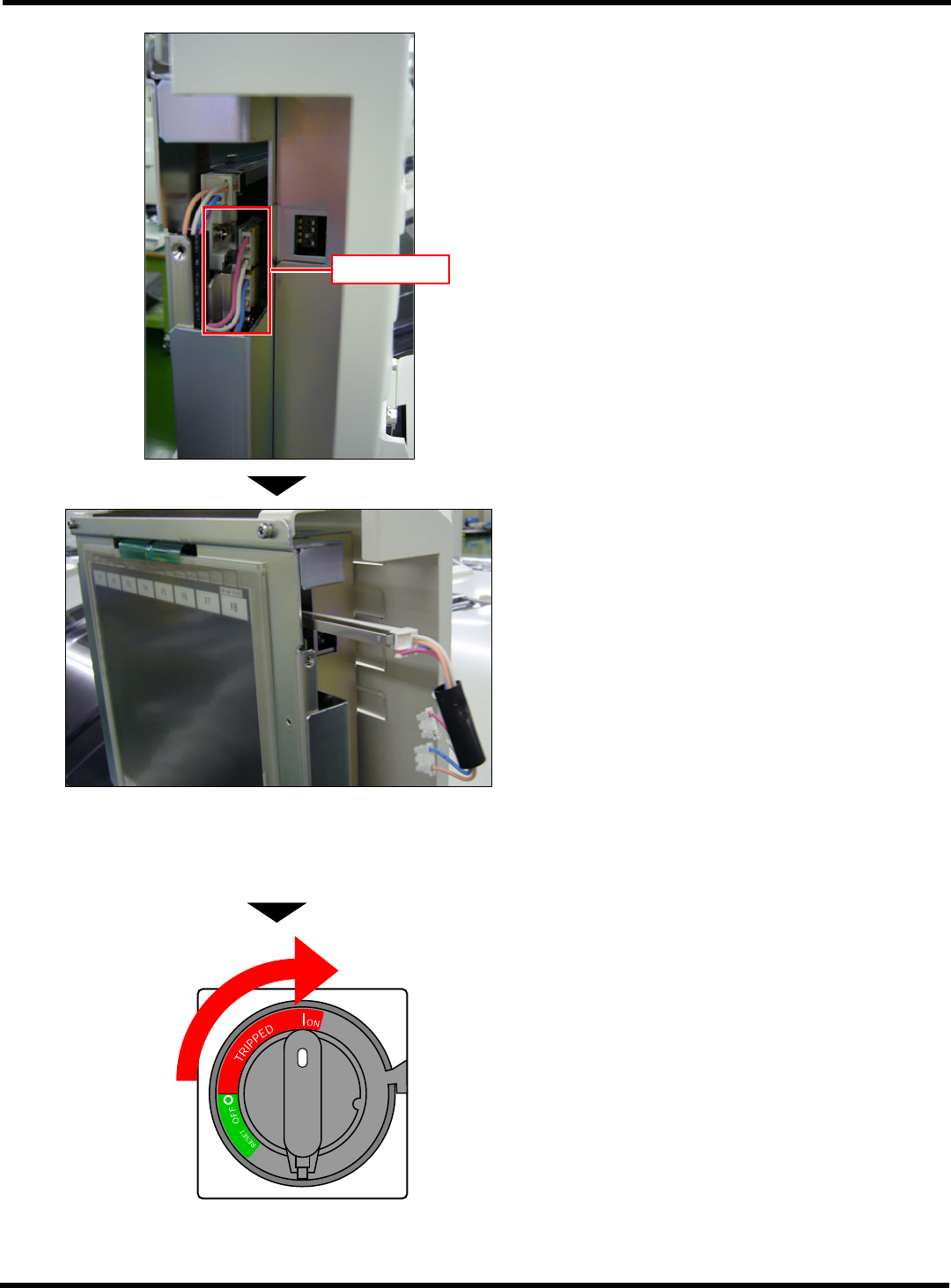

4.
拔出电源连接器。
5.
拔出背景灯。
6.
插入更换用背景灯。
7.
接上电源连接器。
8.
将拔下的夹子用扁嘴钳等工具安装到原
处。
9.
安装背景灯更换用盖门。
10.
安装彩色触摸屏的盖。
11.
将电源开关置于
ON ( I )
。
EJM5B-057P
电源连接器
EJM5B-058P
EJM5B-C-MMC01-A05-00
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-154

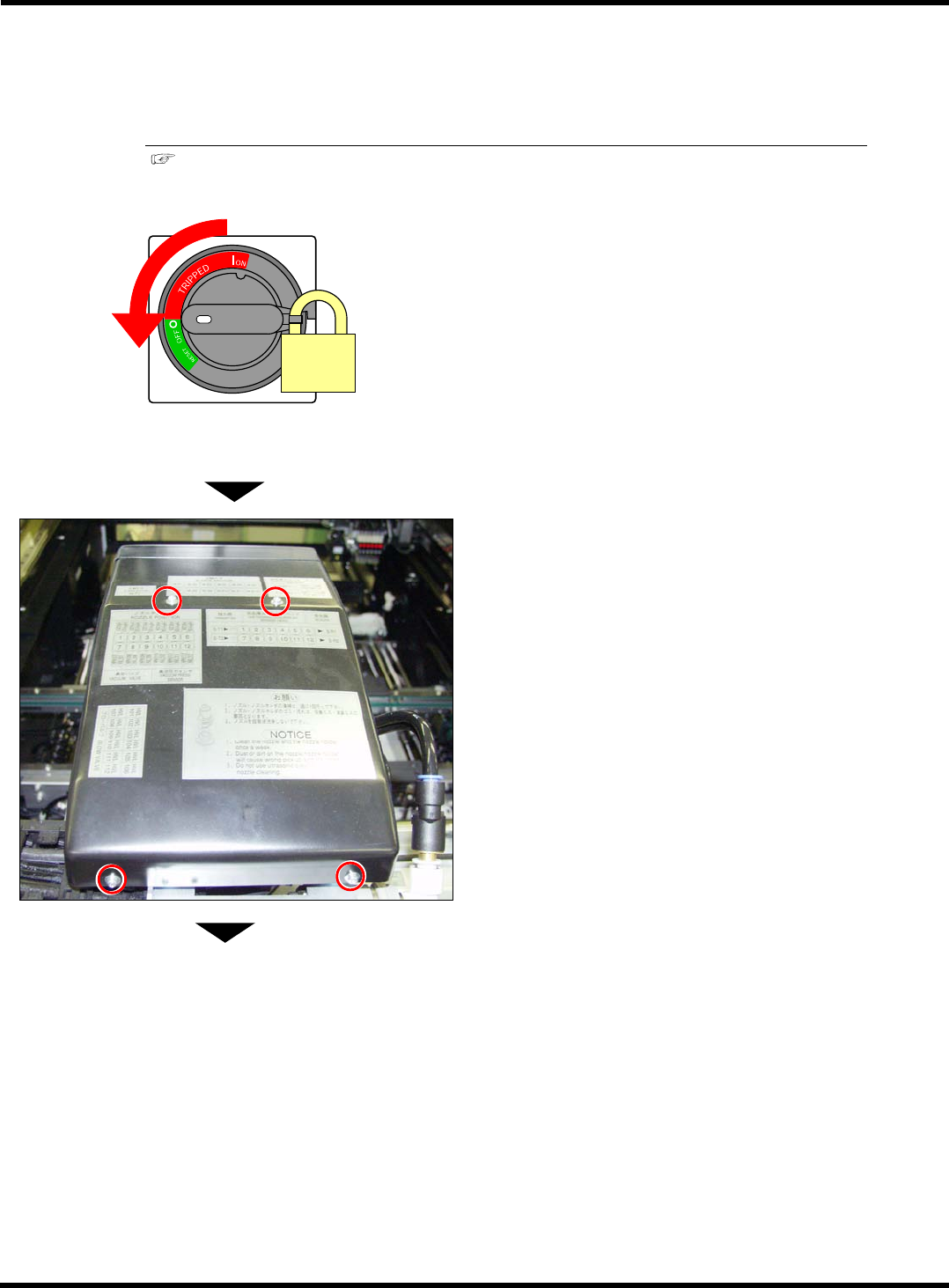

1.10.2
吹气阀的更换
(
高速吸头、通用吸头
)
∗
在此以高速吸头
(12
吸嘴
)
为例进行说明，但通用吸头
(LS8
吸嘴
)
也按同样的步骤进行。
更换步骤
∗
进行维护作业时，有必要卸下供料器工作台盖和卷盘座
(
选购件
)
和整体交换台车
(
选购件
)
。
(
“1.2.2
供料器工作台盖的拆卸和安装
”
、
“1.2.3
卷盘座
(
选购件
)
的拆卸和安装
”
、
“1.2.4
整
体交换台车
(
选购件
)
的拆卸和安装
”)
1.
将电源置于
OFF (O)
状态。
∗
请锁定电源开关。
2.
打开安全盖。
3.
将吸头移动到容易操作的位置。
∗
移动吸头时，请握住手柄。
4.
卸下螺栓
(
左图
部分
) (4
根
)
，然后将吸
头盖卸下
(
外侧
)
。
•
通用吸头
(8
吸嘴
)
也在同样的位置有螺丝。
下一页
EJM4A-100P
EJM5B-C-MMC01-A05-00
