CM101-D
维修手册
2.1
关于机器参数
Page 2-27

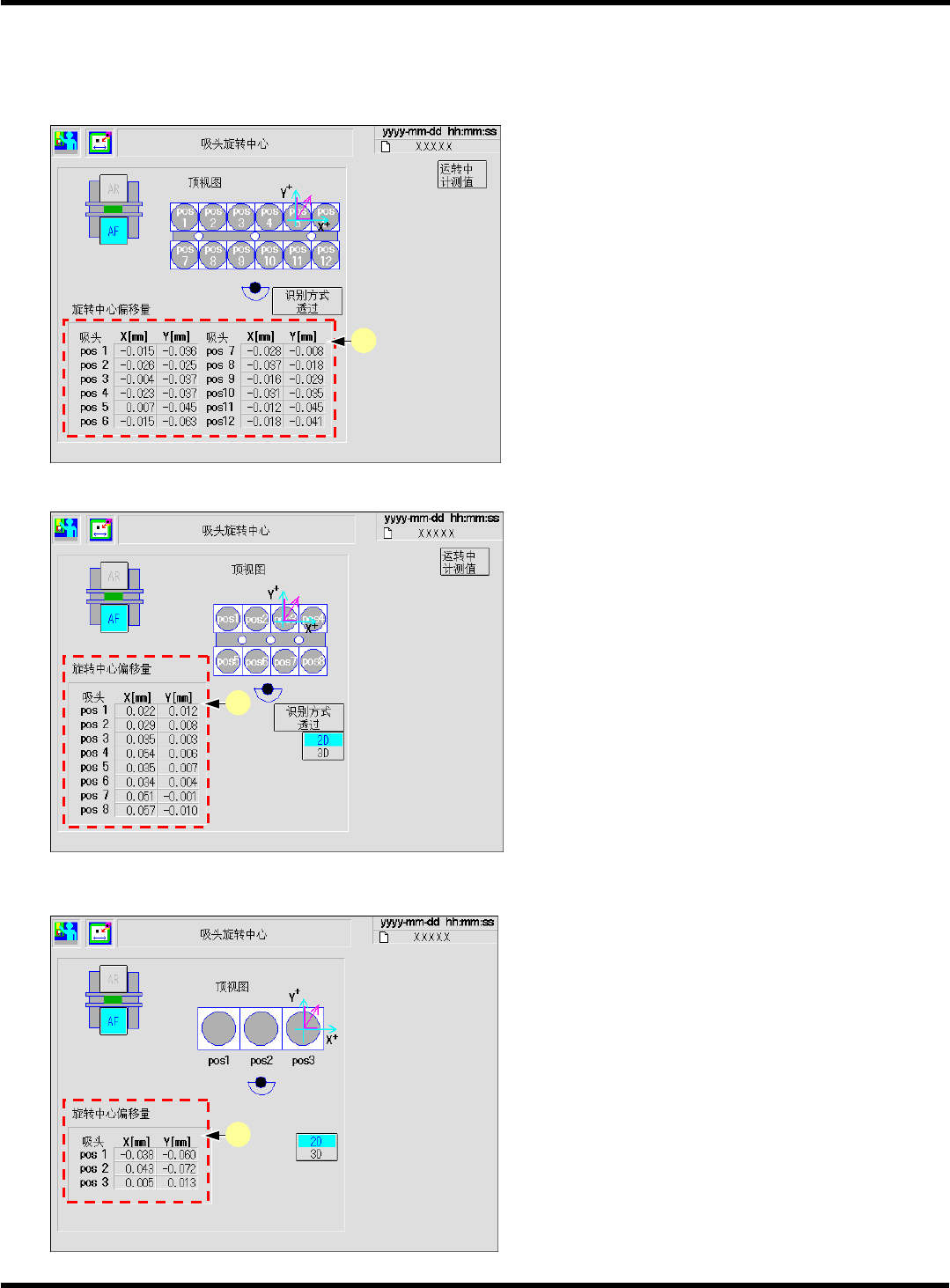

2.1.16
吸头旋转中心
高速吸头
(12
吸嘴
)
a. ‘
旋转中心偏移量
’
显示
θ
轴的旋转中心。
•
[
识别方式
]
高速吸头
(12
吸嘴
)
时
按下按钮，切换透过识别和反射识别。
可个别设定透过识别时和反射识别时的偏移量。
通用吸头
(LS8
吸嘴
)
通用吸头
(LS8
吸嘴
)
时
通过按此键，进行透过识别、反射识别和实装角
度识别的切换。
可个别设定透过识别时、反射识别时和实装角度
识别时的偏移量。
•
[2D/3D]
通过按此键，则可切换
2D
照相机识别和
3D
传
感器识别。
可个别设定
2D
照相机识别时和
3D
传感器识别
时的偏移量。
可使用在通用吸头和多功能吸头。
∗
3D
是选购件。在未定规格的机器上不显示。
多功能吸头
(3
吸嘴
)
EJM5B-Mp-0123
a
EJM5B-C-MMC02-A01-00
EJM5B-Mp-0200
a
EJM5B-Mp-0199
a
CM101-D
维修手册
2.1
关于机器参数
Page 2-28

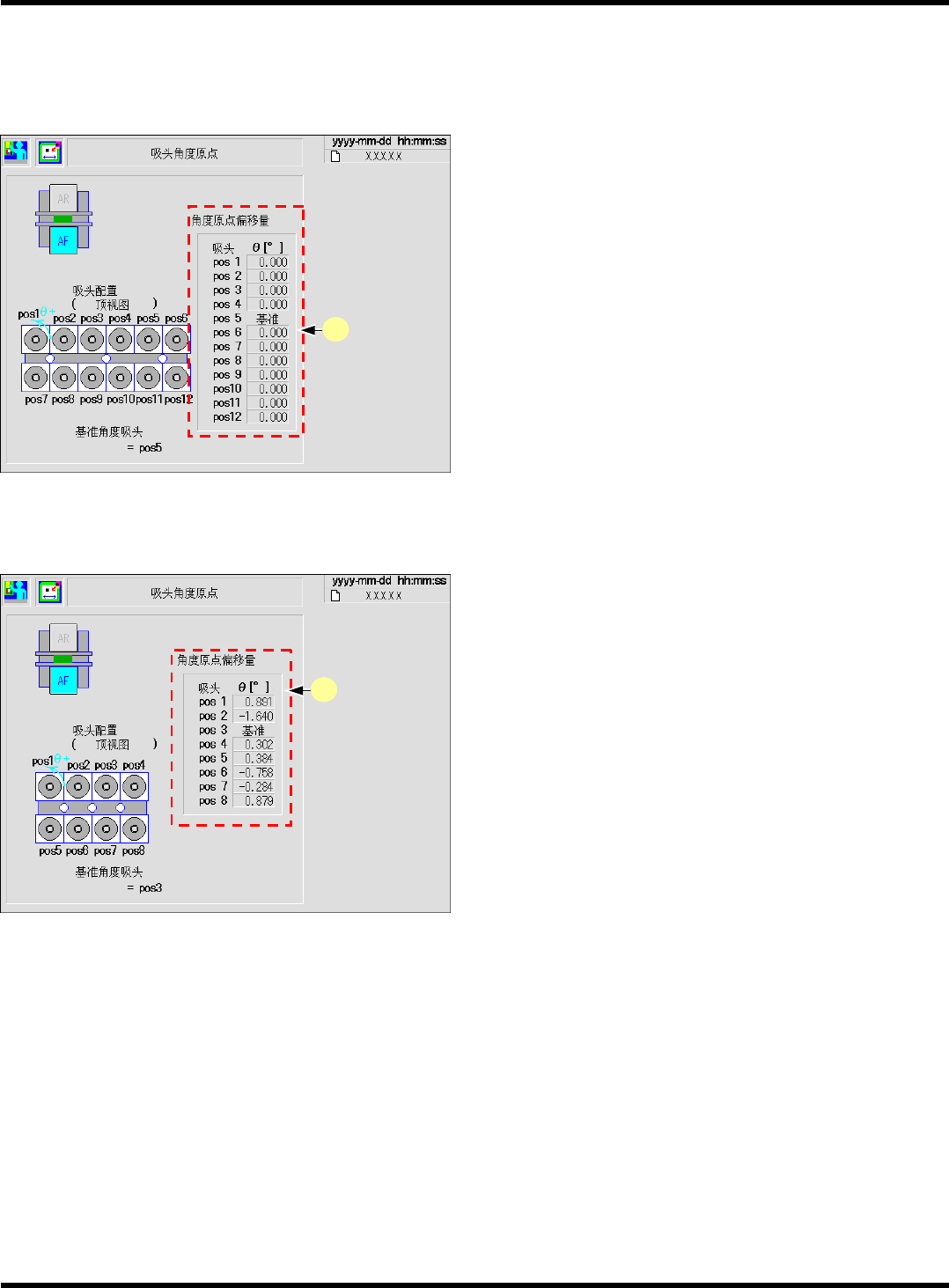

2.1.17
吸头角度原点
高速吸头
(12
吸嘴
)
a. ‘
角度原点偏移量
’
表示每个吸头在更换吸嘴时的
θ
轴的偏移量。
通用吸头
(LS8
吸嘴
)
EJM5B-Mp-0018
a
EJM5B-Mp-0017
a
EJM5B-C-MMC02-A01-00
CM101-D
维修手册
2.1
关于机器参数
Page 2-29

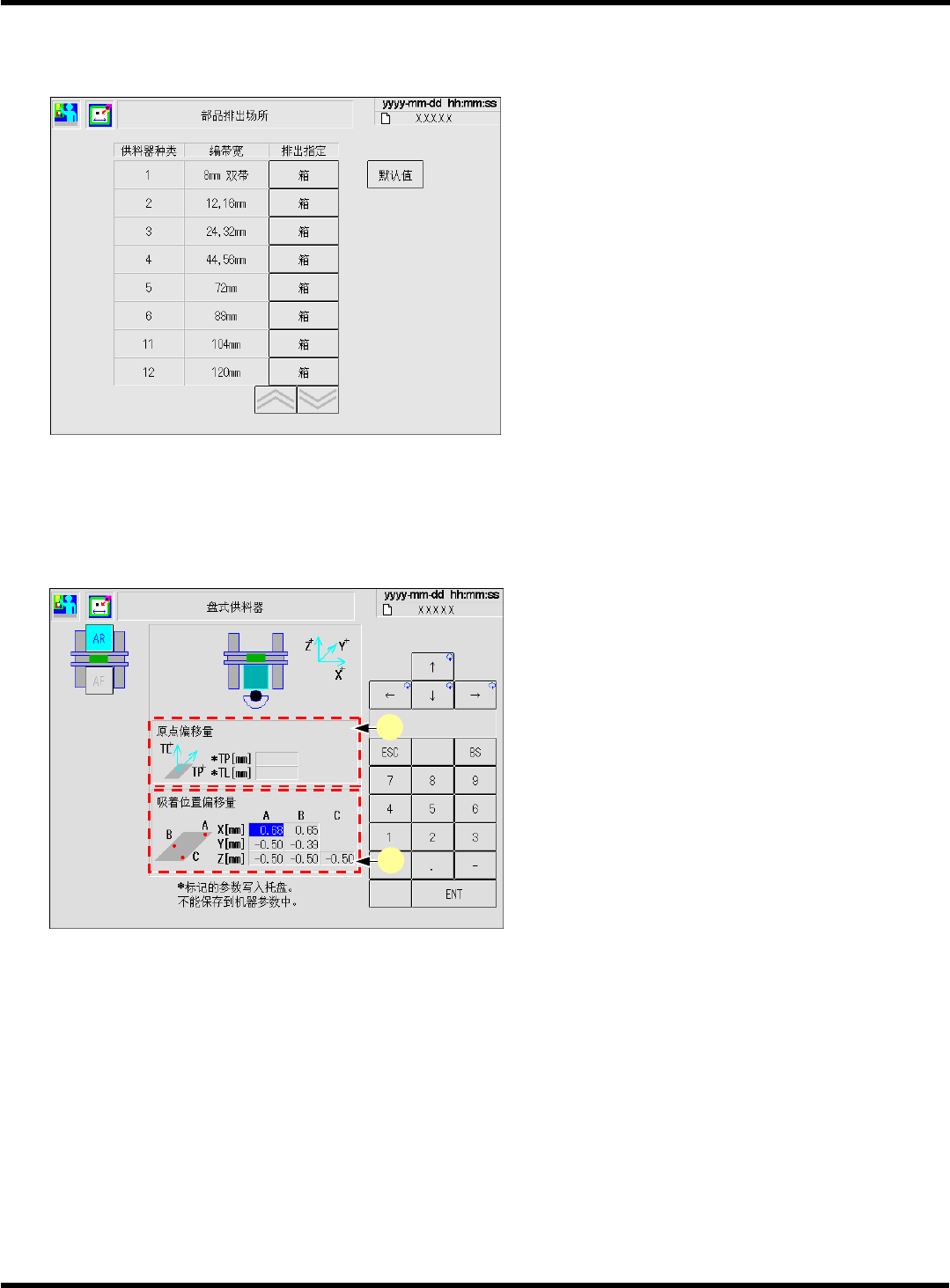

2.1.18
元件排出场所
(
选购件
)
•
有
NG
元件排出传送带
(
选购件
)
、废弃盘
(
选
购件
)
时显示。
•
在每种供料器上指定元件的排出场所。
2.1.19
托盘供料器
(
选购件
)
a. ‘
原点偏移量
’
•
出厂时对偏移量进行了调整，无需设定。设定
时请向我公司咨询。
•
手置托盘无需设定。
b. ‘
吸着位置偏移量
’
表示作为托盘装置标准的吸着位置和高度补正
量。
EJM4A-Mp-0037
EJM5B-Mp-0075
a
b
EJM5B-C-MMC02-A01-00
