CM101-D 维修手册 48 关于气泉的废弃 本机器设有用于开关安 全盖的气泉。 气泉中存有高压气体， 如果不经处理就废弃 会十分危险。 因此， 作废弃处理时请先清空 气体。 气泉的使用位置 气泉的拆卸 将内六角螺栓逆时针旋 转，卸下气泉。 气泉的废弃 用钻钻孔，将气泉内的 气体全部放出。 气孔的位置 15 mm ~ 20 mm 1B4C-442E 钻孔 EJM5B-A A 1D4C-406E 气泉 内六角螺栓 EJM5B- …
CM101-D
维修手册
47

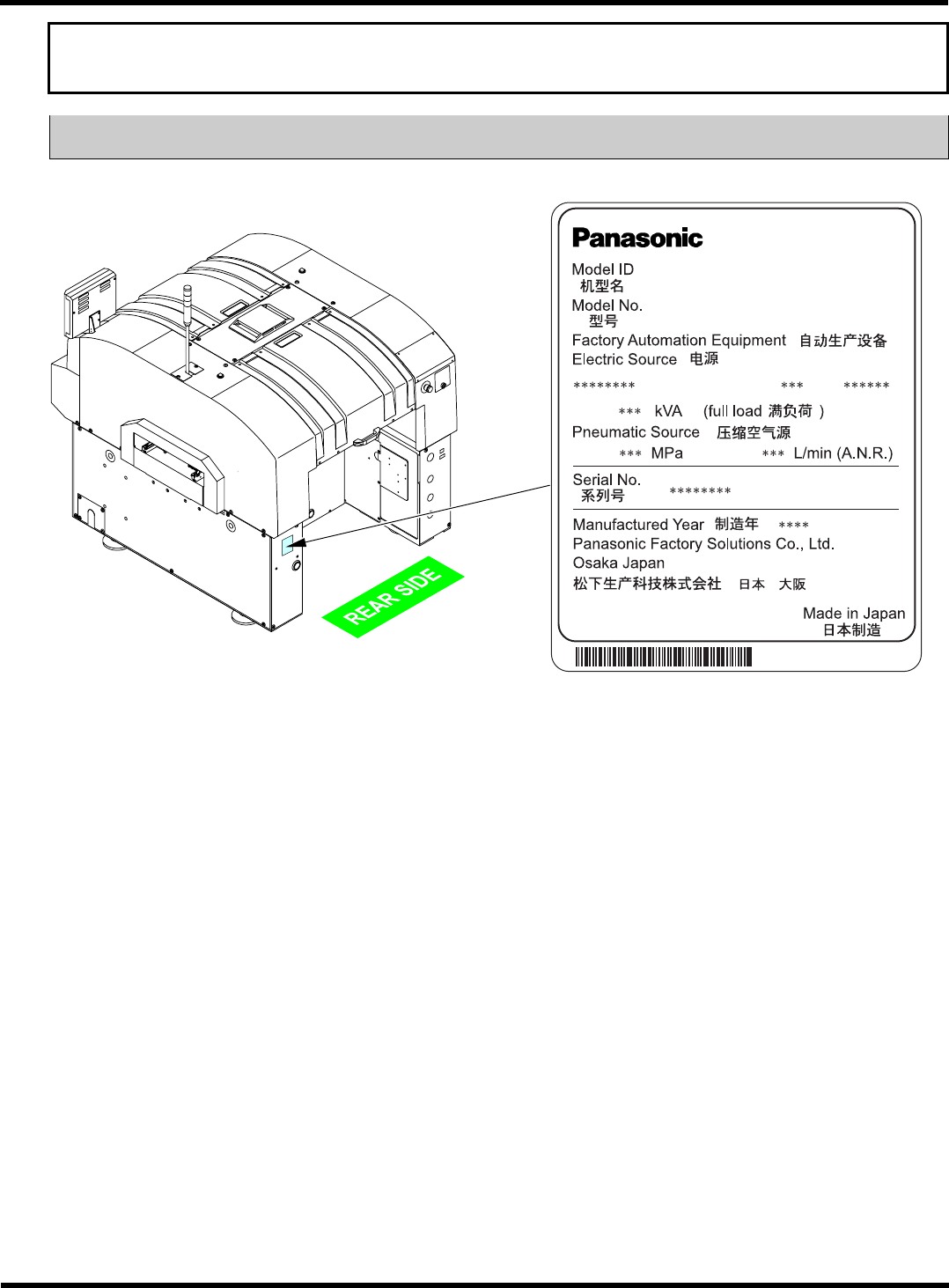

序列铭牌
标有本机的爱称
(Model ID)
、制造编号
(Serial No.)
的序列铭板粘贴在下图所示的位置。
在
∗
部有相应的数值。
EJM5B-AB
CM101-D
NM-EJM5B
EJM5B-C-XXC00-A05-00
CM101-D
维修手册
48

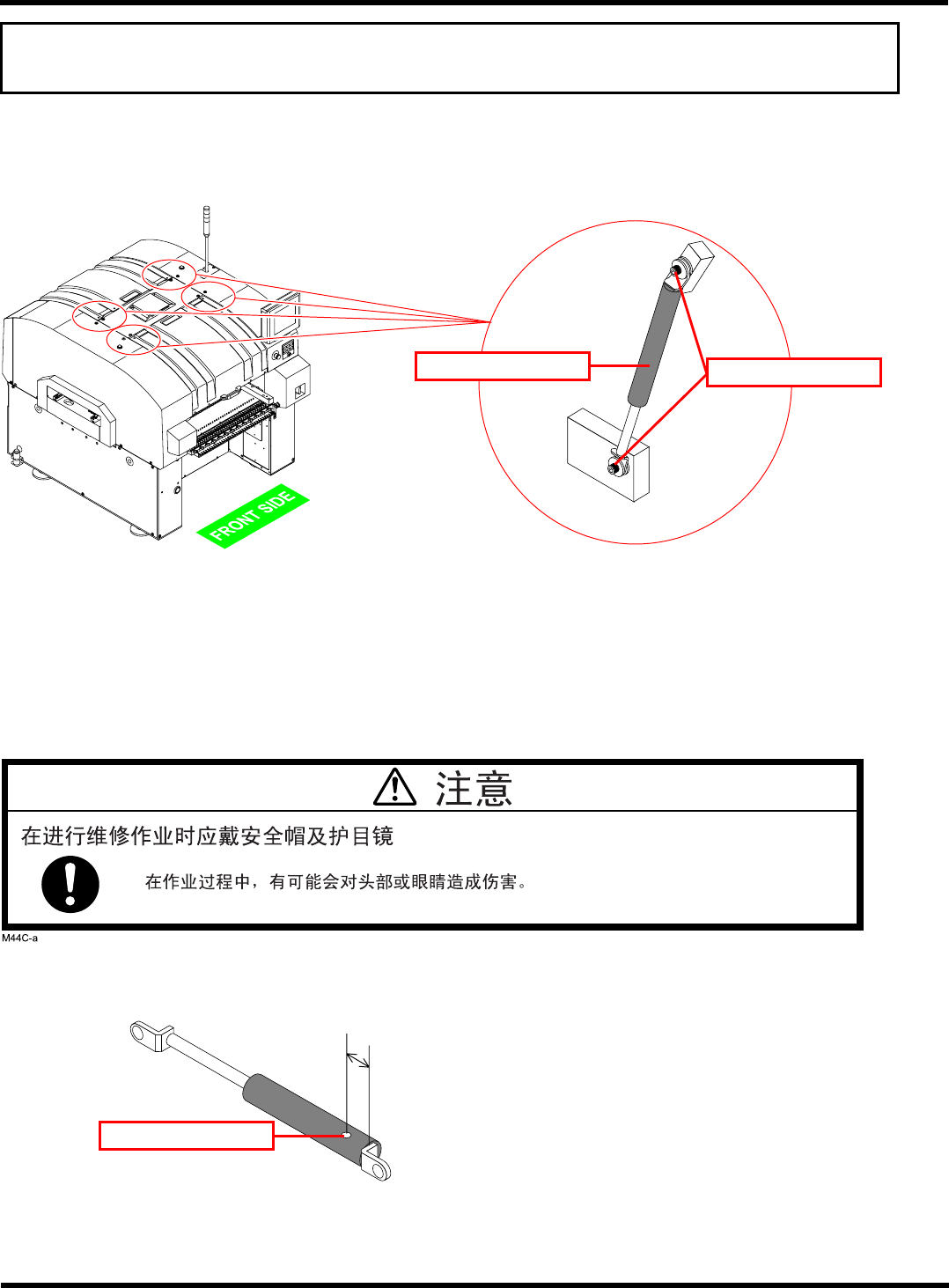

关于气泉的废弃
本机器设有用于开关安全盖的气泉。气泉中存有高压气体，如果不经处理就废弃会十分危险。因此，
作废弃处理时请先清空气体。
气泉的使用位置
气泉的拆卸
将内六角螺栓逆时针旋转，卸下气泉。
气泉的废弃
用钻钻孔，将气泉内的气体全部放出。
气孔的位置
15 mm ~ 20 mm
1B4C-442E
钻孔
EJM5B-AA
1D4C-406E
气泉
内六角螺栓
EJM5B-C-XXC00-A05-00
CM101-D
维修手册
49
关于含有水银部品的废弃及回收利用
通知
本机使用含有水银的荧光灯
(
背光灯
)
。根据环境保护的考虑，有些地区会有废弃的限制。
关于废弃及回收利用的方法，请按照各国的法令进行，或与当地的公共团体联系。
在本机器中，在彩色的接触面板内设有荧光灯
(
背光灯
)
。
关于荧光灯
(
背光灯
)
的拆卸，请参照维修手册。
荧光灯
(
背光灯
)
使用位置
∗
后面接触面板为选购件。
EJM5B-AA
EJM4A-010E
彩色接触面板
螺丝
彩色接触面板
荧光灯
(
背光灯
)
安全盖
