CM101-D 维修手册 1.2 检查时经常进行的 作业 Pa ge 1- 46 9. 当供料器工作台下降至下限时，从治具上 取下连接器。 10. 将卸下的连接器接到主体上。 11. 关闭供料器工作台的盖。 12. 关闭安全盖。 13. 将耦合器从气压源上卸下。 EJM5B- C-MMC01-A02-0 0 EJM5B -061P
CM101-D
维修手册
1.2
检查时经常进行的作业
Page 1-45
10.
当供料器工作台下降至下限时，从治具上
取下连接器。
11.
将耦合器从气压源上卸下。
12.
关闭供料器工作台盖。
13.
关闭安全盖。

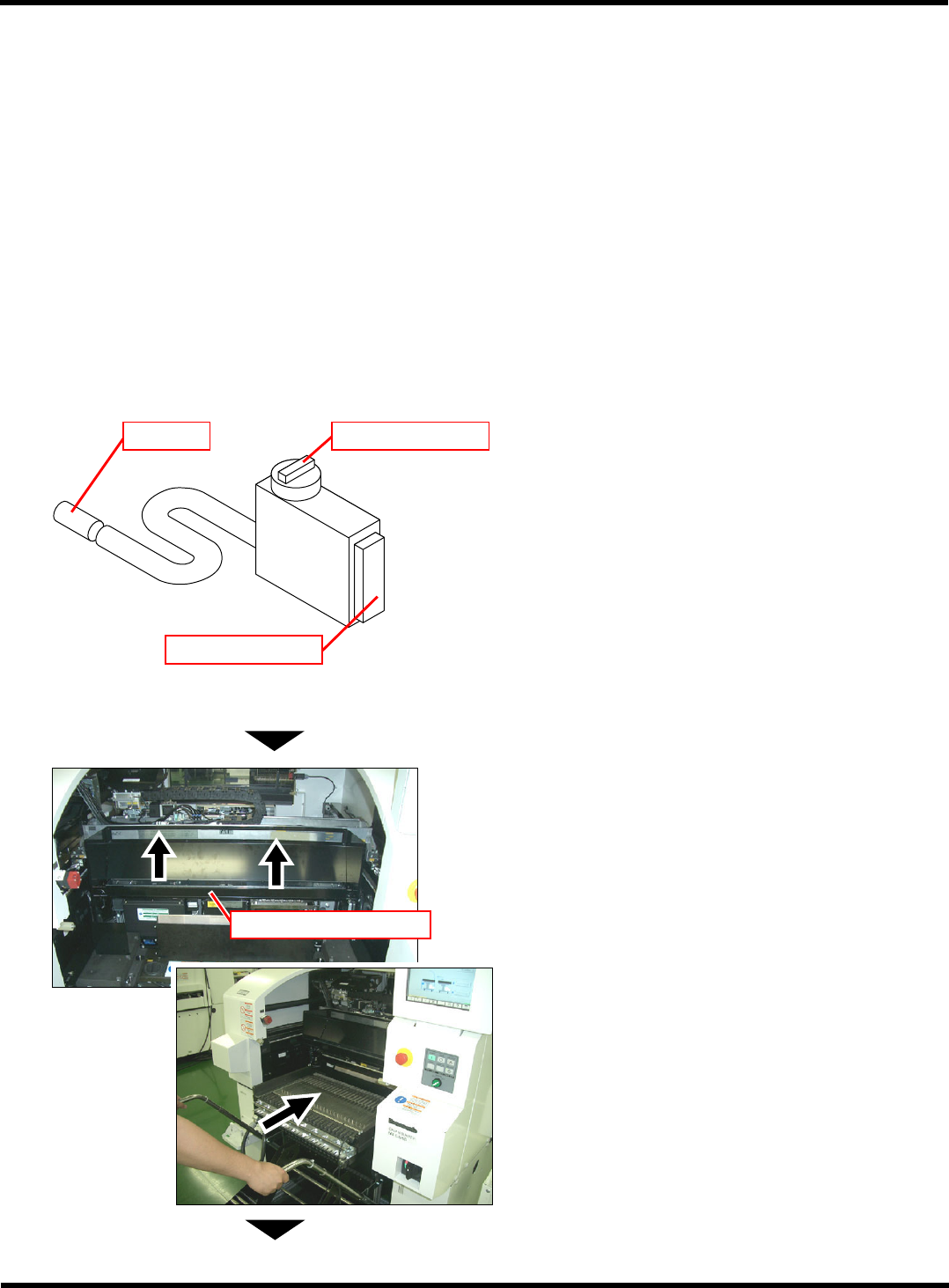

整体交换台车安装步骤
1.
把治具的空气软管一端的耦合器连接到气
压源。
2.
确认治具的柄阀旋钮位于
“
整体交换下降
”
一侧。
∗
当旋钮处于
“
整体交换上升
”
一侧时，请将其旋转
至
“
整体交换下降
”
一侧。
3.
把整体交换台车的连接器接到治具的连接
器连接部位上。
4.
把柄阀旋钮旋转至
“
整体交换上升
”
一侧。
5.
打开安全盖。
6.
打开供料器工作台的盖。
7.
把整体交换台车连接到机器上。
8.
把柄阀旋钮旋转至
“
整体交换下降
”
一侧。
下一页
4Z4C-432E
耦合器
柄阀旋钮
连接器连接部位
供料器工作台上升治具
EJM5B-C-MMC01-A02-00
EJM5B-062P
供料器工作台盖
EJM5B-060P
CM101-D
维修手册
1.2
检查时经常进行的作业
Page 1-46
9.
当供料器工作台下降至下限时，从治具上
取下连接器。
10.
将卸下的连接器接到主体上。
11.
关闭供料器工作台的盖。
12.
关闭安全盖。
13.
将耦合器从气压源上卸下。
EJM5B-C-MMC01-A02-00
EJM5B-061P
CM101-D
维修手册
1.3 24
小时检查
(
日常
)
Page 1-47
1. 8
1.3 24
小时检查
(
日常
)
1.3.1 MR
装置的检查
(
开始作业时
)
使用工具
六角扳手
需要时间
1
分钟
请按照下述步骤确认运转气压、检查
MR
装置的排水。
∗
MR
装置放在设备后侧的右下方盖内。
该作业只能在
AR
上进行。
1.
确认运转气压
(
压力表
)
。
∗
运转气压的规定值
0.5 MPa ~ 0.55 MPa
∗
请确认气压是否在规定数值范围内。
2.
检查排水回收容器。
∗
在水量达到一半左右时，请将其废弃。
EJM5B-AB
EJM5B-012P
排水回收容器
EJM6A-425E
压力表
EJM5B-C-MMC01-A03-00
