CM101-D 维修手册 1.9 18000 小时检查一次 ( 每 3 年一次 ) Page 1-1 49 1.9 18000 小时检查一次 ( 每 3 年一次 ) 1.9.1 移载吸头 : 夹紧卡爪·夹紧卡爪压紧用弹簧·吸嘴缓冲用弹簧的 检查 ( 高速吸头、通用吸头 ) ∗ 在此以高速吸头 (12 吸嘴 ) 为例进行说明，但通用 吸头 (LS8 吸嘴 ) 也按同样的步 骤进行。 使用工具 − 需要时间 15 分钟 各零件出现损耗会引起…
CM101-D
维修手册
1.8 6000
小时检查一次
(1
年一次
)
Page 1-148
1.8.4
宽度调整同步皮带的检查
∗
进行维护作业时，有必要卸下供料器工作台盖和卷盘座
(
选购件
)
和整体交换台车
(
选购件
)
。
(
“1.2.2
供料器工作台盖的拆卸和安装
”
、
“1.2.3
卷盘座
(
选购件
)
的拆卸和安装
”
、
“1.2.4
整
体交换台车
(
选购件
)
的拆卸和安装
”)

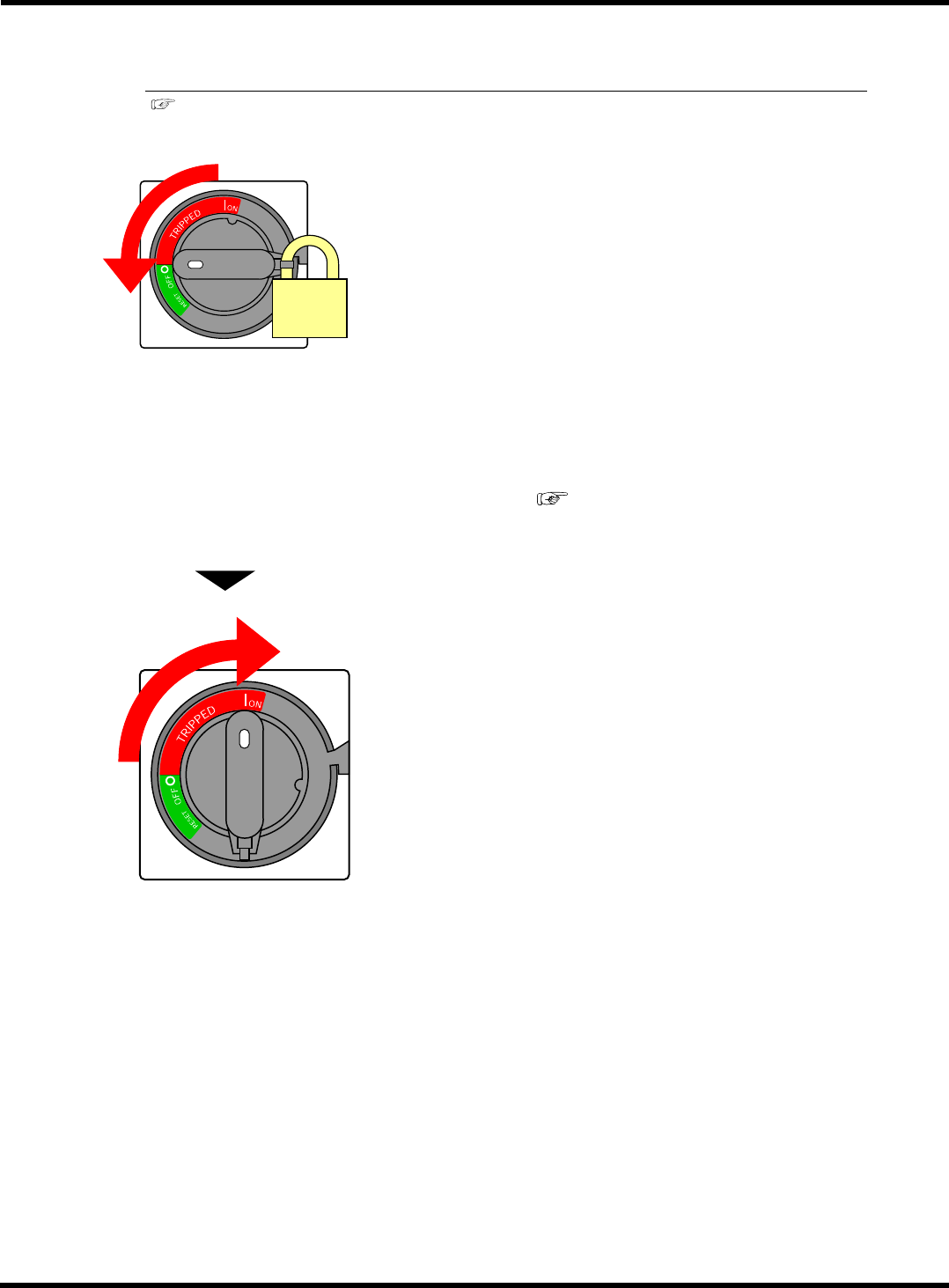

1.
将电源开关置于
OFF (O)
。
∗
请将电源开关上锁。
2.
打开安全盖。
3.
用手转动宽度调整同步皮带，对整个皮带
进行目视检查。
∗
请确认皮带是否有龟裂和劣化。
∗
如果有异常时，请更换同步皮带。
(
“1.10.8
宽度调整同步皮带的更换
”)
4.
关闭安全盖。
5.
将电源开关置于
ON ( I )
。
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.9 18000
小时检查一次
(
每
3
年一次
)
Page 1-149
1.9 18000
小时检查一次
(
每
3
年一次
)
1.9.1
移载吸头
:
夹紧卡爪·夹紧卡爪压紧用弹簧·吸嘴缓冲用弹簧的
检查
(
高速吸头、通用吸头
)
∗
在此以高速吸头
(12
吸嘴
)
为例进行说明，但通用吸头
(LS8
吸嘴
)
也按同样的步骤进行。
使用工具
−
需要时间
15
分钟
各零件出现损耗会引起振动不良，这是引发吸着、实装错误的主要原因，所以应定期地更换零件。
∗
建议各零件在同一时间里同时更换。
1.
卸下吸嘴缓冲用弹簧。
2.
拔出夹紧卡爪。
3.
卸下夹紧卡爪压紧用弹簧。
•
请按照相反的顺序进行组装。此时，请检查卡
爪是否嵌入吸嘴座的槽内。
4X3C-404E
吸嘴座的槽
夹紧卡爪压紧用弹簧
夹紧卡爪
吸嘴座
EJM5B-C-MMC01-A04-00
EJM5B-070P
1
2
3
吸嘴座
CM101-D
维修手册
1.9 18000
小时检查一次
(
每
3
年一次
)
Page 1-150
1.9.2 XY
装置
:
电缆轴承的检查
如果电缆轴承被磨损，则动作时的声音会变大，用手压下时卡嗒声会更大。此时，连接部有可能磨
损。这是配线和配管断线的主要原因，请定期进行更换。
∗
在更换零件时，应与工程服务人员取得联系。
