1 Montageanleitung SOKO Cognex Scanner SIPLACE HS- 60 / HF-Serie / X-Serie / D-Serie / S / F SOKO Ausgabe 10/2008 10 : S tellen Sie je nach Maschinentyp bzw . nach der Winkeleinstellung 0° - 15° den Fokus des Scanners (4…
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
9
1.7 Hardware-Installation
1
Verlegen Sie die Kabel so, daß sie bei der Breitenverstellung nicht beschädigt werden bzw. den
Leiterplatten-Transport nicht behindern. 1
1
Der Einbau wird Ihnen an einer X4 mit Einfachtransport - rechts - gezeigt. Der Einbau in eine Dop-
peltransportmaschine bzw. in einen anderen Maschinentyp erfolgt analog. 1
: Fahren Sie den Bestückautomat herunter und schalten Sie ihn am Hauptschalter aus.

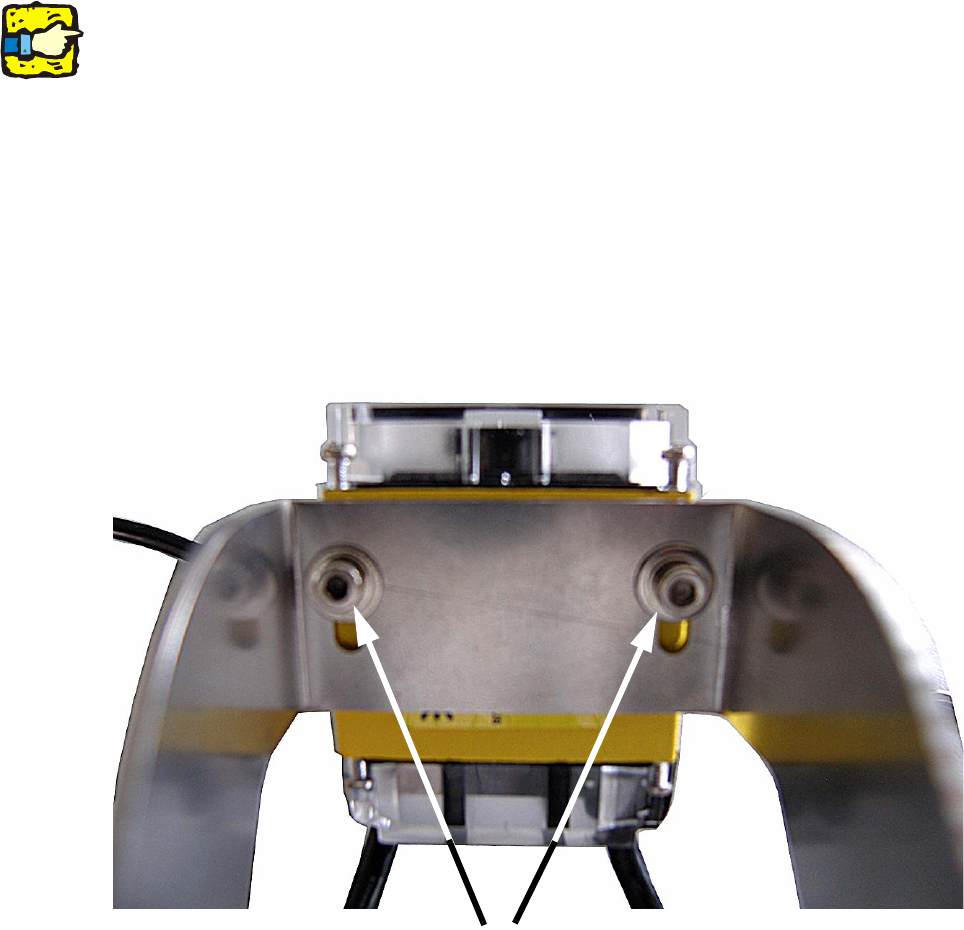

: Montieren Sie den Cognex Scanner mit jeweils 2 Unterlegscheiben Ø 7,0 mm und
2 M3 x 5 mm. Führen Sie hierfür die Ø 7,0 mm Unterlegscheibe über das Gewinde und schrau-
ben Sie den Scanner an dem Haltewinkel fest.
1
1
1
1
1
Montage des Scanners
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
10
: Stellen Sie je nach Maschinentyp bzw. nach der Winkeleinstellung 0° - 15° den Fokus des
Scanners (40 mm oder 65 mm) ein.
Halten Sie hierfür den Haltewinkel mit dem Scanner an die entsprechende Einbauposition und
messen Sie den Abstand mit einem Maßband.
Öffnen Sie hierzu die 4 Schrauben der Objektivabdeckung und stellen Sie den entsprechen-
den Leseabstand zur LP-Oberfläche ein. Befestigen Sie die Abdeckung wieder mit den 4
Schrauben.
: Montieren Sie den Haltewinkel mit jeweils 2 Kabelführungen, 2 Unterlegescheiben und 2 Rän-
delmuttern an der Montageschiene.
1
1
: Verlegen Sie das Anschlusskabel des Scanners auf die Innenseite des Rucksacks.
Fixieren Sie das Kabel mit einer weiteren Kabelführung.
1
1
1
Montageschiene
Kabelführung
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
11
: Verbinden Sie das Anschlusskabel des Scanners mit dem Schnittstellenkabel und verschrau-
ben Sie es.
1
Wird der Scanner direkt, d.h. ohne Schnittstellenkabel, mit der Barcode-Verteilerleiste ver-
bunden, wird der Scanner beschädigt. 1
1
: Fixieren Sie das Anschlusskabel des Scanners mit einem Kabelbinder an der Montageschiene
an der linken Maschinenseite.
1
Achten Sie darauf, dass der Scanner über die ganze Breite verschoben werden kann. 1
1
1
1
1
1
1
Kabelbinder
Kabelführung
