1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
16
1
: Nehmen Sie die Dataman I/O Box und stecken Sie den Scanner an dieser an.
1
Scanner-
Anschluss
Adapterkabel-
Anschluss
USB-
Anschluss
Kabel vom Scanner
Dataman I/O Box
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
17

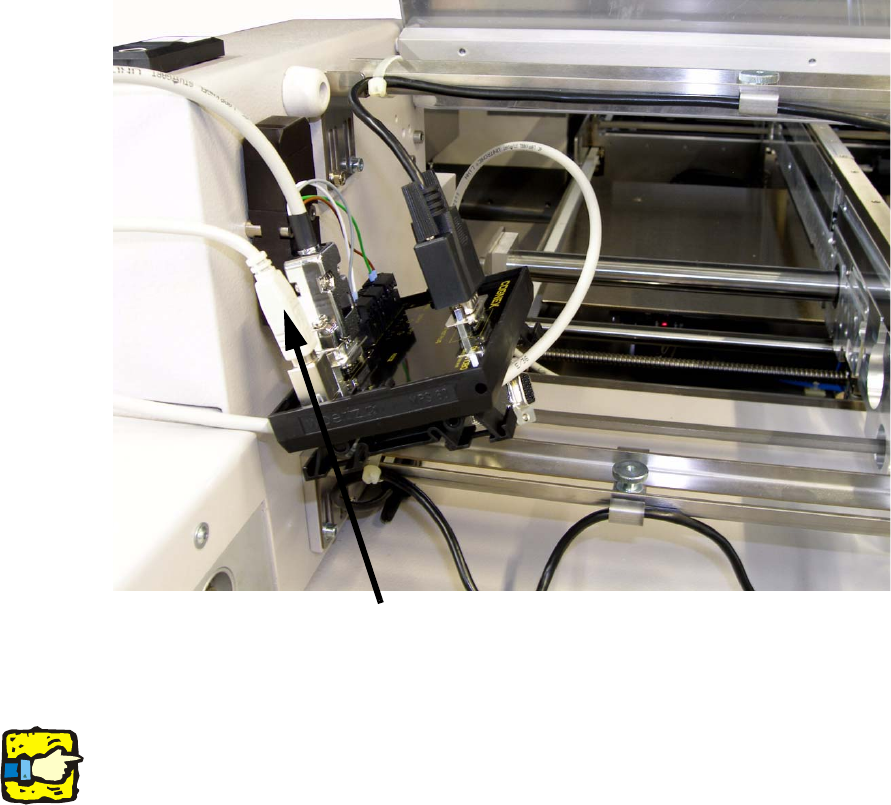

: Verbinden Sie das Ende des Adapterkabels, das von der Dataman I/O Box kommt mit dem ent-
sprechenden Anschluss auf der Barcode-Verteilerleiste.
1
: Stecken Sie, wenn nicht schon geschehen, das USB Kabel an der Dataman I/O Box an.
1
1
1
Wird der Scanner über die I/O-Box betrieben, kommt es aufgrung der RS 232 - Schnittstelle zu
Laufzeitverzögerungen und zur Fehlermeldung auf der Stationsoberfläche.
Trennen Sie nach Beendigung der Einstellung die Verbindung von Scanner zu Ihrem Computer!1
1
: Schalten Sie den Bestückautomaten ein.
: Verbinden Sie das andere Ende des USB-Kabels mit einem Rechner, auf dem das Programm
für die Scanner-Software installiert ist. Das Programm „DataMan 3.x Software“ kann von der
CD oder http://www.cognex.com heruntergeladen werden. Bitte folgen Sie dann der Installati-
onsanleitung.
1
USB-Kabel
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
18

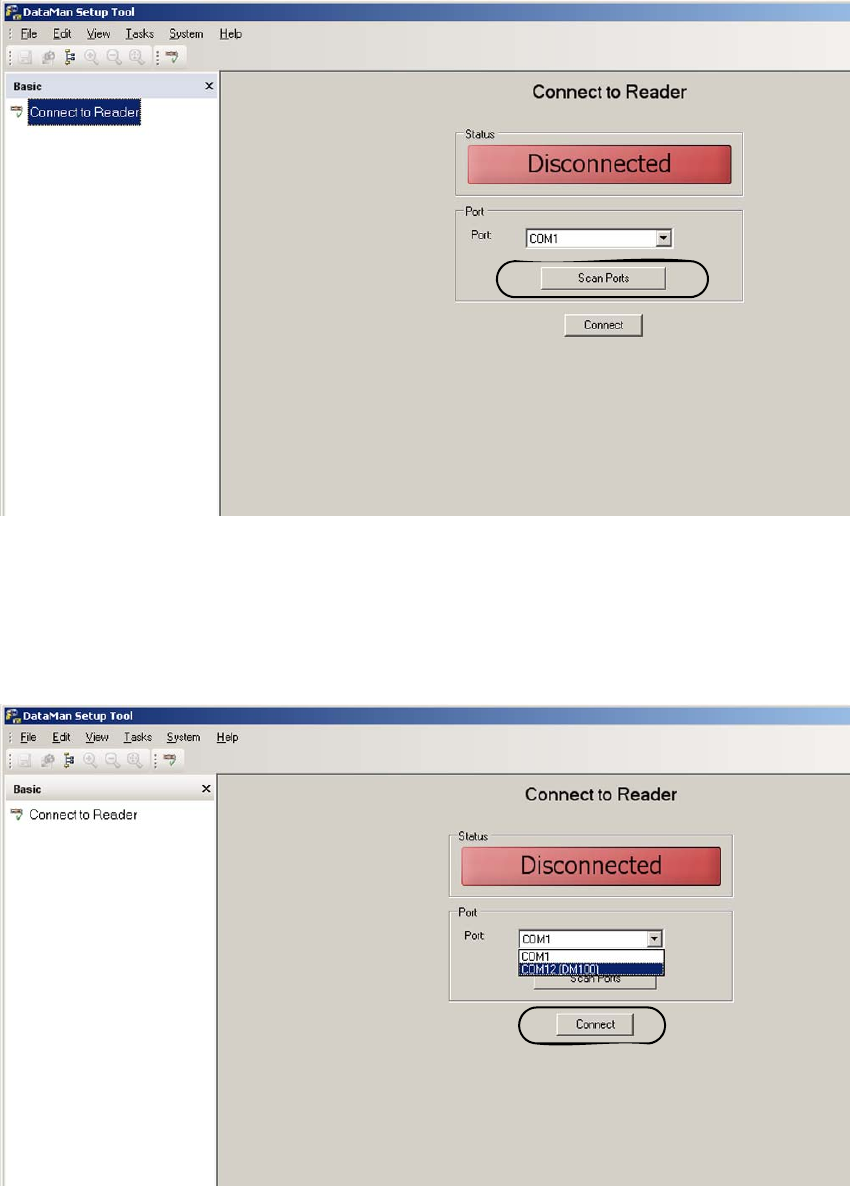

: Öffnen Sie das Programm. Es erscheint folgendes Startmenü:
1
1
: Klicken Sie auf „ScanPorts“ und wählen Sie dann über das Pulldown Menü den COM An-
schluss aus, wo DM100 dahinter steht und klicken auf „Connect“. Die Software verbindet sich
mit dem Scanner.
1
