1 Montageanleitung SOKO Cognex Scanner SIPLACE HS- 60 / HF-Serie / X-Serie / D-Serie / S / F SOKO Ausgabe 10/2008 22 : Über die Ansicht „ Result Display“ und durch an klicke n des „T rigger“ Knopfs können Sie Auf- nahmen…
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
21
: Wechseln Sie in die Ansicht "System-Settings" => "Output" und stellen Sie folgendes ein:
Unter "No-Read Output String" wird folgendes eingetragen:
"\x02/0ANOREAD\x0D".
Das erste "A" steht wie in der vorherigen Tabelle für die Scanner-Einbauposition.
1
1
Nach diesen Einstellungen ist der Scanner in der Lage, der Maschine die Daten in den dafür not-
wendigen Formaten zur Verfügung zu stellen. 1
1
1
1
1
1
1
1
1
1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
22
: Über die Ansicht „Result Display“ und durch anklicken des „Trigger“ Knopfs können Sie Auf-
nahmen machen bzw. beim Einfahren der Leiterplatte in die Maschine die Einstellungen kon-
trollieren.
Hierbei wird das Triggersignal automatisch von der Maschine gesendet. Die zweite Möglichkeit
sollte erst dann angewendet werden, wenn der Barcode vorher schon einmal trainiert wurde.
Durch Anklicken des "Live Display Enabled" haben Sie ein Livebild zur Verfügung.
1
1
: Zum Trainieren des Barcodes halten Sie den zu lernenden Barcode zwischen die beiden grü-
nen blinkenden Lichtbalken des Scanners.
Anschließend klicken Sie auf „Train Code“ über dem Schwarzen Bildschirm. Der „Train Code“
wandelt sich dann um in „Untrain Code“. Der Scanner hat jetzt alle notwendigen Informationen,
die er benötigt, gelernt.
1
Ist der Scanner auf ein bestimmtes Barcode-Format eingelernt, kann er kein anderes For-
mat mehr lesen. 1
1
manueller Trigger
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
23

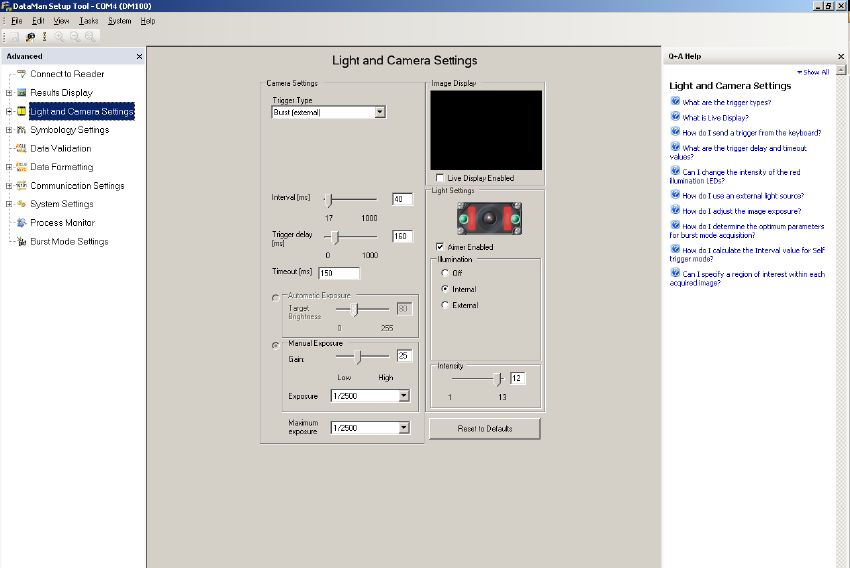

: In der Ansicht „Light and Camera Settings“ können Sie die generellen notwendigen Einstellun-
gen vornehmen, wie z.B. Trigger Delay, Belichtungszeit (Exposure) und Intensität.
: Über das Feld „Trigger Delay“ kann die Verzögerungszeit des Triggers von der Maschine ein-
gestellt werden, d.h. der Beginn der Aufnahmen wird um die eingestellte Zeit verzögert.
: Der "Trigger-Type" muß auf "Burst (external)" eingestellt sein.
: Das "Intervall" gibt die Pausenzeiten zwischen den einzelnen Bildern an.
: Die "Maximum exposure" gibt die maximale Belichtungszeit an.
Diese sollte immer über 1/2000s sein, damit die Aufnahmen während des Einfahrens der LP
scharf sind.
: Die "Timeout"-Zeit gibt die Zeit an, die der Leser maximal verwendet, um einen Barcode zu
finden.
