SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
5
1 Montageanleitung
SOKO Cognex Scanner
SIPLACE HS-60 / HF-Serie / X-Serie /
D-Serie / S / F
1.1 Funktionsprinzip
Durch den Einbau des Cognex Scanners wird der 1D / 2D Leiterplatten-Barcode auf der Leiter-
platte gelesen und an die Transportsteuerung zur Auswertung weitergegeben. 1
1.2 Voraussetzungen
Für SIPLACE HS-50: 1
Montagesatz für LP Barcodeleser HS-60 (Artikel-Nr.: 00119330-01) 1
Für SIPLACE HS-60 / D1 / D2 / D4: 1
Montagesatz für LP Barcodeleser HS-60 (Artikel-Nr.: 00119430-01) 1
Für SIPLACE HF-Serie / X-Serie / D3: 1
Montagesatz für LP Barcodeleser HF (Artikel-Nr.: 00119684-01) 1
Für SIPLACE S / F: 1
Montagesatz für LP Barcodeleser S / F (Artikel-Nr.: 00118530-01) 1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
6
1.3 Restriktionen
– Der Leiterplatten-Barcode muss innerhalb der ersten ca. 15-22 cm auf der Leiterplatte platziert
werden bzw. der maximale Scan-Bereich beträgt ca. 22 cm - abhängig von der eingestellten
Lesefrequenz.
– Der Barcode sollte die gleiche Größe besitzen.
– Die Belichtungszeit muss über die Bediensoftware des Scanners voreingestellt werden.
– Der obere Barcode muss mind. 3 mm von den seitlichen Leiterplattenkanten entfernt sein.
– Der untere Barcode muss mind. 5 mm von den seitlichen Leiterplattenkanten entfernt sein.
– Es kann nur ein Barcode entweder oben oder unten auf der Leiterplatte gelesen werden.
– Es gelten weiterhin die Restriktionen des LP-Barcodes für SIPLACE Maschinen.
1.4 Lieferumfang
Allgemein: 1
– Dataman I/O Box von Cognex (Artikel-Nr.: 00176118-xx)
– Adapterkabel für Dataman 100 I/O Box (Artikel-Nr.: 00176120-xx)
– Montageanleitung für Cognex Scanner (Artikel-Nr.: 00195610-xx)
1
Für einen Scanner: 1
– 1 Cognex Scanner Dataman 100 (Artikel-Nr.: 00176117-xx)
– 1 Schnittstellenkabel für Dataman 100 (Artikel-Nr.: 03062979-xx)
– Haltewinkel für Scanner - oben - vormontiert
oder
Haltewinkel für Scanner - unten - vormontiert
– 2 Inbusschrauben M3 x 5 mm
– 2 Unterlegscheiben Ø 7,0 mm
1
Für zwei Scanner: 1
– 2 Cognex Scanner Dataman 100 (Artikel-Nr.: 00176117-xx)
– 2 Schnittstellenkabel für Dataman 100 (Artikel-Nr.: 03062979-xx)
– 1 (2) Haltewinkel für Scanner - oben - vormontiert
und/oder
1 (2) Haltewinkel für Scanner - unten - vormontiert
– 4 Inbusschrauben M3 x 5 mm
– 4 Unterlegscheiben Ø 7,0 mm
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
7
Für vier Scanner: 1
– 4 Cognex Scanner Dataman 100 (Artikel-Nr.: 00176117-xx)
– 4 Schnittstellenkabel für Dataman 100 (Artikel-Nr.: 03062979-xx)
– 2 Haltewinkel für Scanner - oben - vormontiert
oder
2 Haltewinkel für Scanner - unten - vormontiert
– 8 Inbusschrauben M3 x 5 mm
– 8 Unterlegscheiben Ø 7,0 mm
1
1
1.5 Benötigte Werkzeuge
– Satz Inbusschlüssel
– Satz Schraubendreher
– Kabelbinder
– Klebeschellen
– Seitenschneider
– Maßband
– Fusselfreie Tücher
– Äthylalkohol zur Reinigung
1
1
1

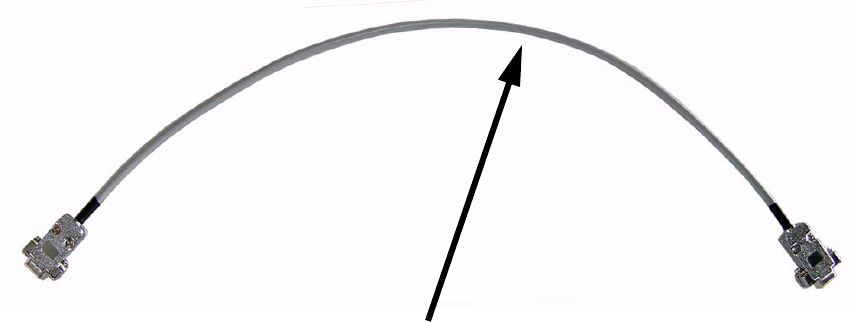

Schnittstellenkabel für Dataman 100
