1 Montageanleitung SOKO Cognex Scanner SIPLACE HS- 60 / HF-Serie / X-Serie / D-Serie / S / F SOKO Ausgabe 10/2008 14 : Fixieren Sie die Schnitt stellenkabel mit Klebesockel und Kabelbinder . 1 1 1 Cognex-Scanner Kabel ob…
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
13

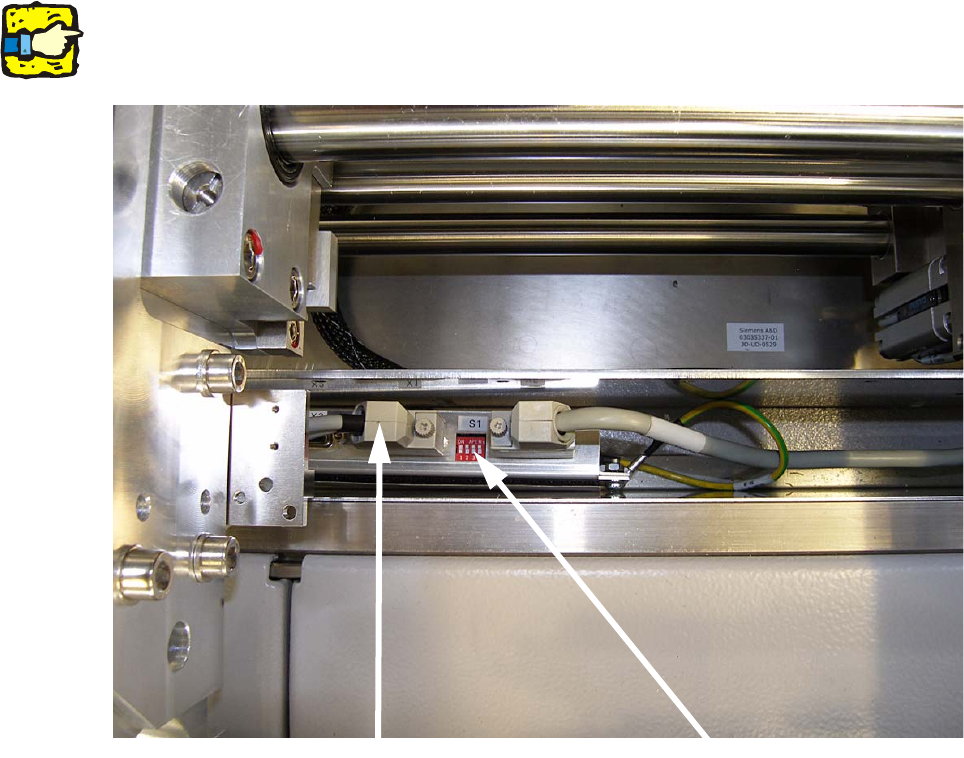

: Verbinden Sie die Schnittstellenkabel mit der Barcode-Verteilerleiste X1 bis X4.
: Stellen Sie den Schalter S1 Nummer 1 bis 4 (je nach Einbauposition der angeschlossenen
Scanner) auf OFF.
1
Die nicht verwendeten Anschlüsse müssen auf ON stehen bleiben. 1
1
1
1
1
1
1
1
1
1
1
Schnittstellenkabel
Schalter S1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
14
: Fixieren Sie die Schnittstellenkabel mit Klebesockel und Kabelbinder.
1
1
1
Cognex-Scanner
Kabel oben
Cognex-Scanner
Kabel unten
Klebe-
schelle
Schnittstellenkabel
für Dataman 100
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
15
1.8 Einstellung des Cognex Scanners
: Fahren Sie den Bestückautomat herunter und schalten Sie ihn am Hauptschalter aus.
: Stecken Sie das Schnittstellenkabel vom entsprechenden Cognex Scanner und von der Bar-
code-Verteilerleiste ab.
1
Wird das Adapterkabel direkt auf das Schnittstellenkabel gesteckt, kann der Scanner be-
schädigt werden. 1
1
1
Adapterkabel für
Dataman I/O-Box
Dataman I/O-Box
Anschluss an
Barcode-Verteilerleiste
