SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS -60 / HF-Serie / X-Serie / D-Serie / S / F Ausgabe 10/2008 21 : Wechseln Sie in die Ansicht "System-Settings" => "Ou tput" und stellen Sie fol…
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
20

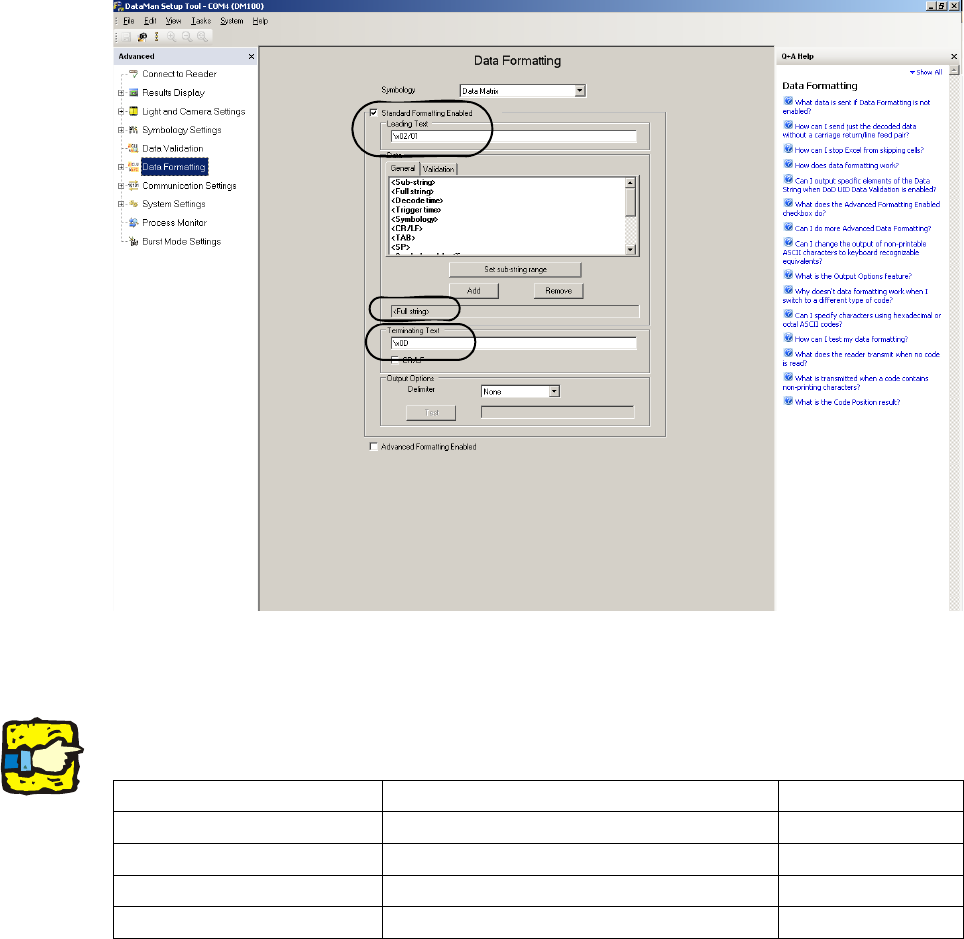

: Wechseln Sie in die Ansicht „Data Formatting“ und stellen Sie folgendes ein:
1
1
: Unter "Leading Text" wird folgende Zeile eingetragen: "\x02/0A".
1
Das "A" steht für die Scannereinbauposition. Je nach Einbauposition wird aus dem "A" eine "1",
"2", "3" oder "4". 1
1
1
1
1
1
1
Scannereinbauposition Zahl entsprechend der Einbauposition Befehlseintrag
Einfachtransport oben 1 \x02/01
Einfachtransport unten 2 \x02/02
Doppeltransport oben 3 \x02/03
Doppeltransport unten 4 \x02/04
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
21

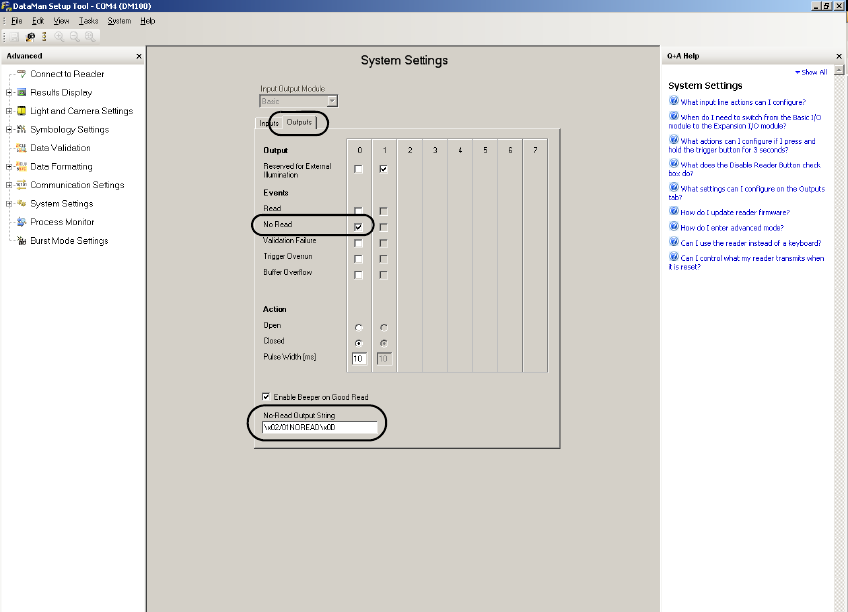

: Wechseln Sie in die Ansicht "System-Settings" => "Output" und stellen Sie folgendes ein:
Unter "No-Read Output String" wird folgendes eingetragen:
"\x02/0ANOREAD\x0D".
Das erste "A" steht wie in der vorherigen Tabelle für die Scanner-Einbauposition.
1
1
Nach diesen Einstellungen ist der Scanner in der Lage, der Maschine die Daten in den dafür not-
wendigen Formaten zur Verfügung zu stellen. 1
1
1
1
1
1
1
1
1
1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
22

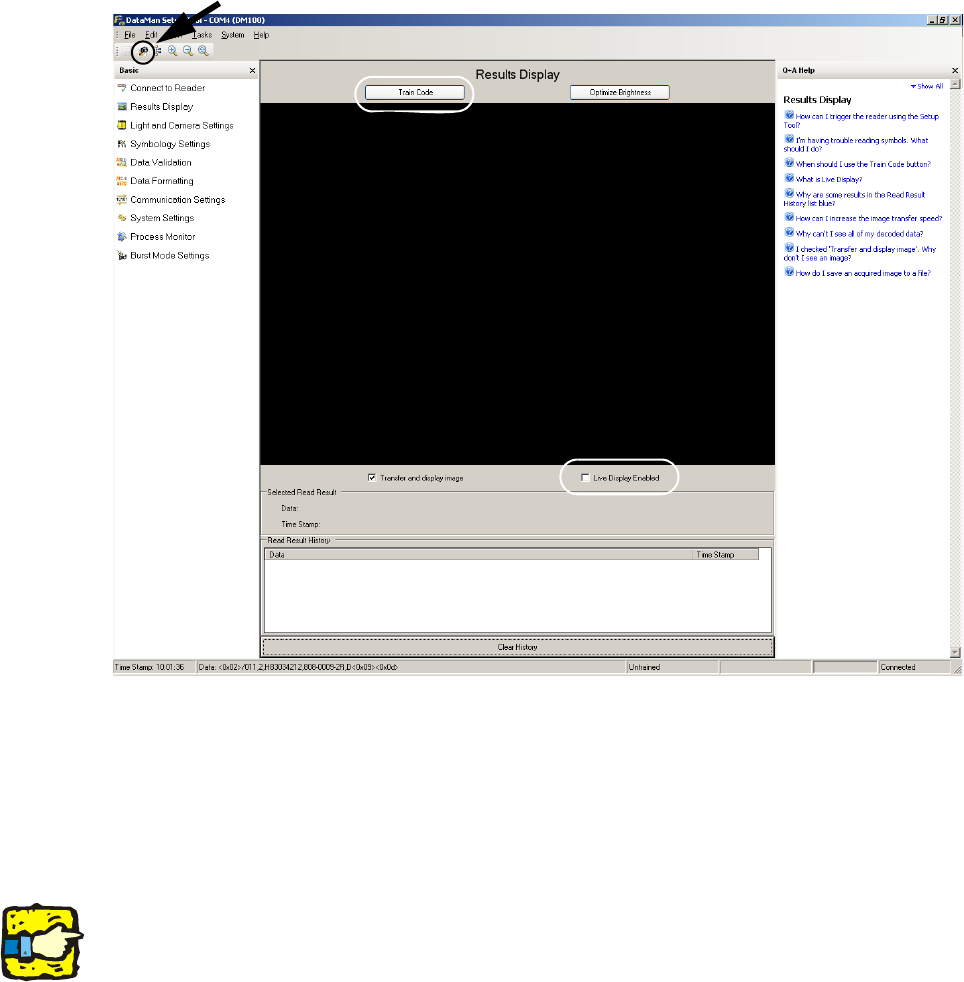

: Über die Ansicht „Result Display“ und durch anklicken des „Trigger“ Knopfs können Sie Auf-
nahmen machen bzw. beim Einfahren der Leiterplatte in die Maschine die Einstellungen kon-
trollieren.
Hierbei wird das Triggersignal automatisch von der Maschine gesendet. Die zweite Möglichkeit
sollte erst dann angewendet werden, wenn der Barcode vorher schon einmal trainiert wurde.
Durch Anklicken des "Live Display Enabled" haben Sie ein Livebild zur Verfügung.
1
1
: Zum Trainieren des Barcodes halten Sie den zu lernenden Barcode zwischen die beiden grü-
nen blinkenden Lichtbalken des Scanners.
Anschließend klicken Sie auf „Train Code“ über dem Schwarzen Bildschirm. Der „Train Code“
wandelt sich dann um in „Untrain Code“. Der Scanner hat jetzt alle notwendigen Informationen,
die er benötigt, gelernt.
1
Ist der Scanner auf ein bestimmtes Barcode-Format eingelernt, kann er kein anderes For-
mat mehr lesen. 1
1
manueller Trigger
