SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS -60 / HF-Serie / X-Serie / D-Serie / S / F Ausgabe 10/2008 15 1.8 Einstellung des Cognex Scanners : Fahren Sie den Bestückautoma t herunter und schalten Sie ihn am H…
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
14

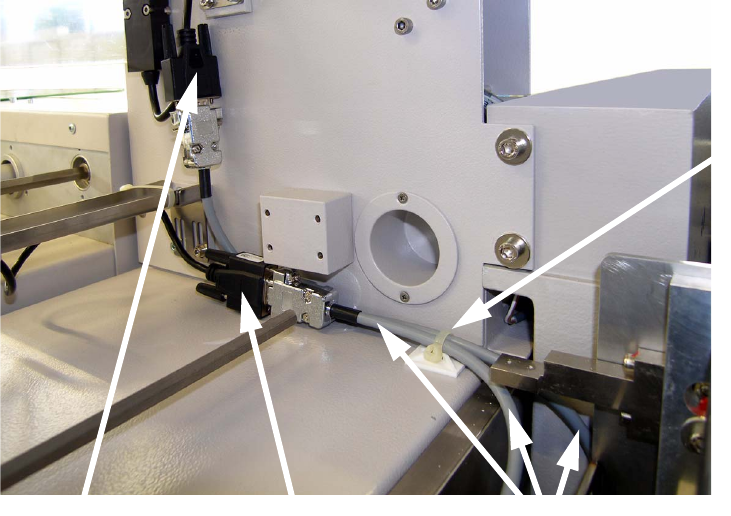

: Fixieren Sie die Schnittstellenkabel mit Klebesockel und Kabelbinder.
1
1
1
Cognex-Scanner
Kabel oben
Cognex-Scanner
Kabel unten
Klebe-
schelle
Schnittstellenkabel
für Dataman 100
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
15
1.8 Einstellung des Cognex Scanners
: Fahren Sie den Bestückautomat herunter und schalten Sie ihn am Hauptschalter aus.
: Stecken Sie das Schnittstellenkabel vom entsprechenden Cognex Scanner und von der Bar-
code-Verteilerleiste ab.
1
Wird das Adapterkabel direkt auf das Schnittstellenkabel gesteckt, kann der Scanner be-
schädigt werden. 1
1
1

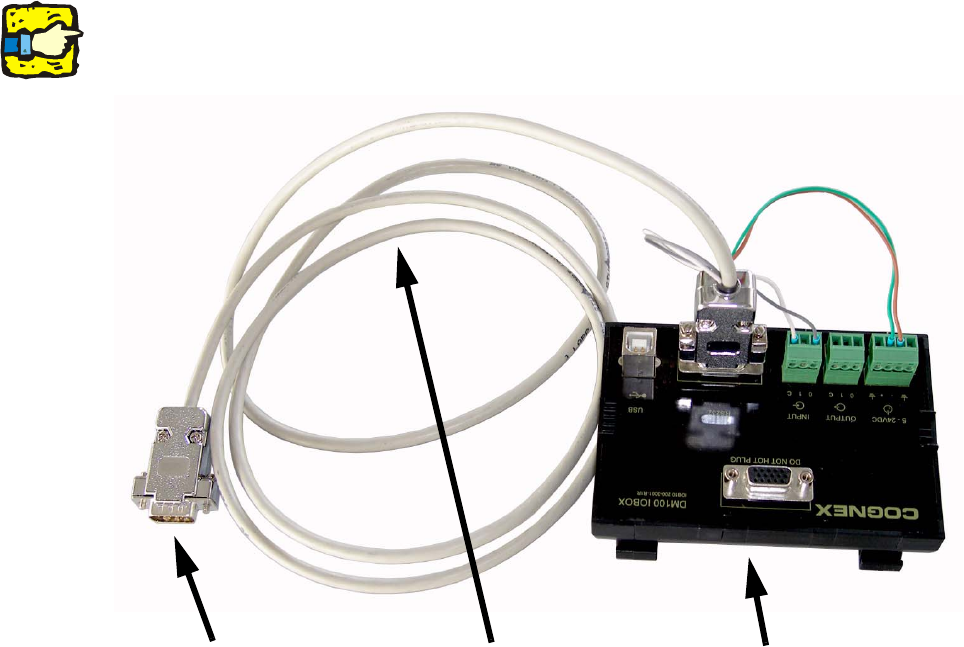

Adapterkabel für
Dataman I/O-Box
Dataman I/O-Box
Anschluss an
Barcode-Verteilerleiste
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
16
1

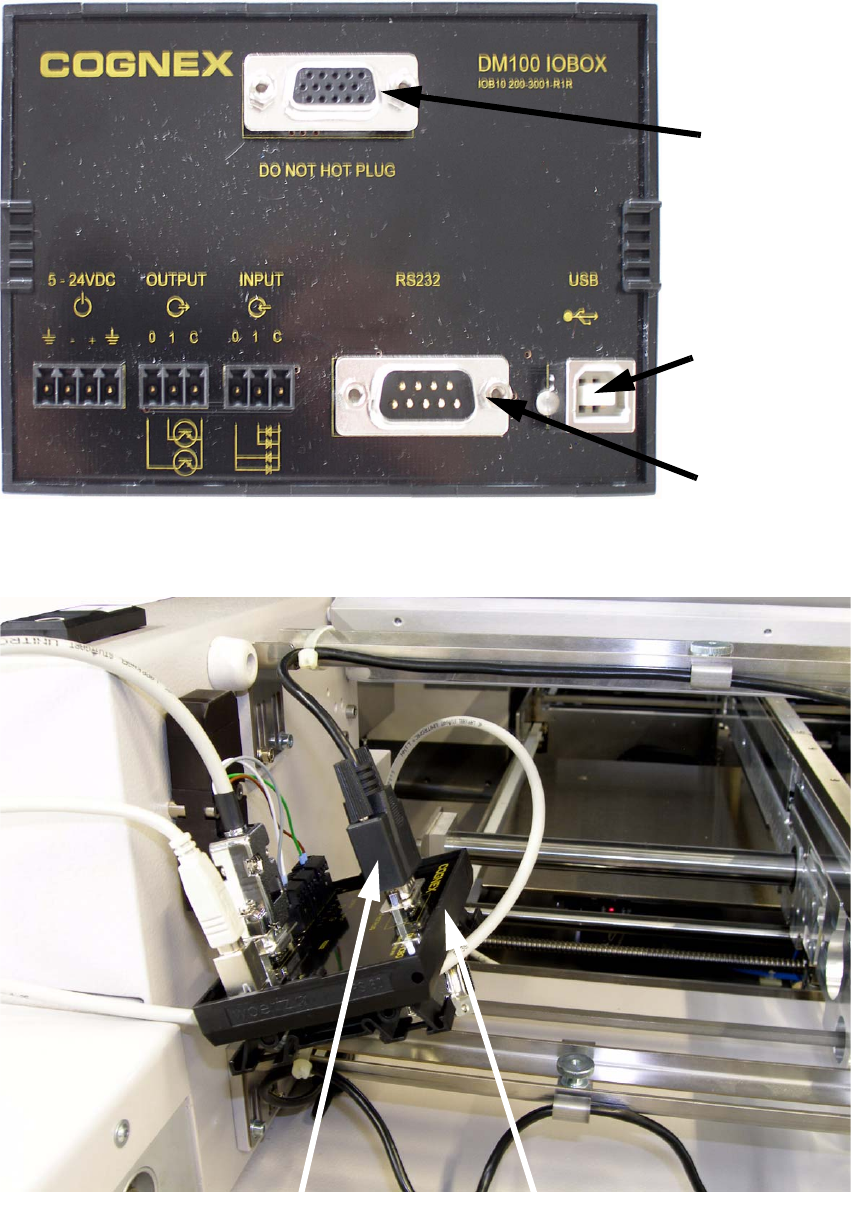

: Nehmen Sie die Dataman I/O Box und stecken Sie den Scanner an dieser an.
1
Scanner-
Anschluss
Adapterkabel-
Anschluss
USB-
Anschluss
Kabel vom Scanner
Dataman I/O Box
