1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
18
: Öffnen Sie das Programm. Es erscheint folgendes Startmenü:
1
1
: Klicken Sie auf „ScanPorts“ und wählen Sie dann über das Pulldown Menü den COM An-
schluss aus, wo DM100 dahinter steht und klicken auf „Connect“. Die Software verbindet sich
mit dem Scanner.
1
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
19
: Über den Toggle View Mode können Sie sich die Baum Struktur anzeigen lassen.
1
1

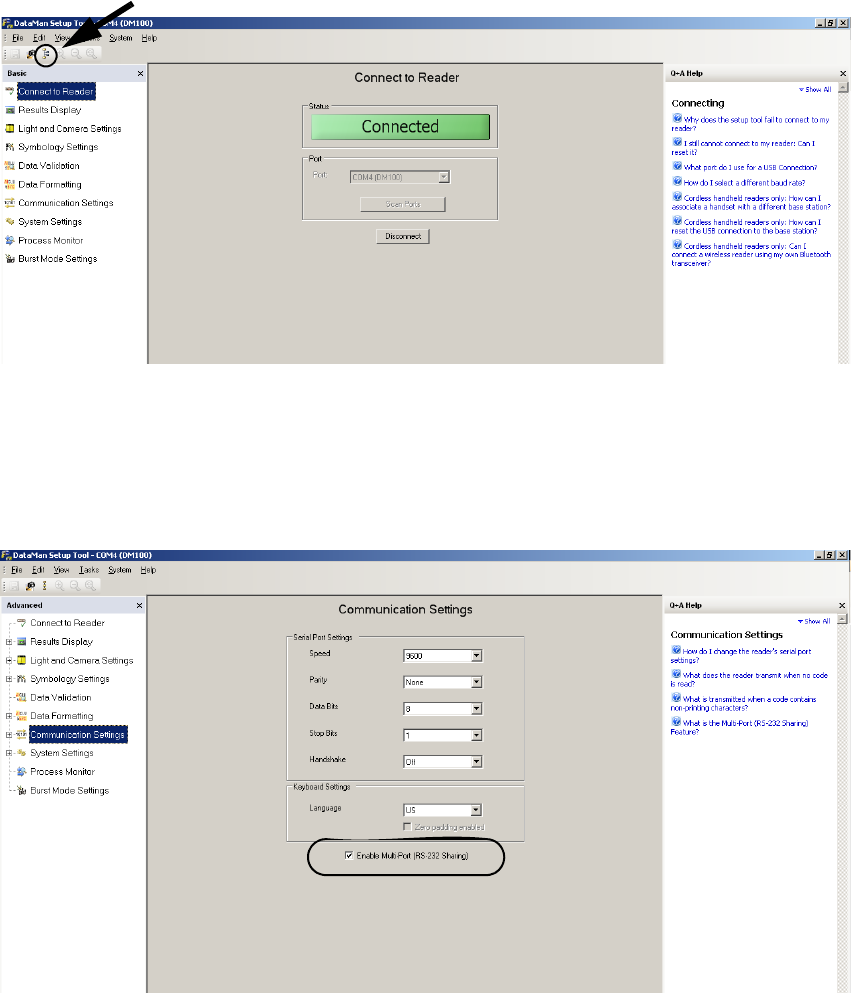

: Stellen Sie in der Ansicht „Communication Settings“ erstmals folgende Parameter ein.
Wenn mehr als ein Scanner abgeschlossen ist, muß der Haken bei "Enables Multi-Port
(RS 232 - Sharing)" aktiviert sein.
1
1
1
1
1
Toggle view
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
20
: Wechseln Sie in die Ansicht „Data Formatting“ und stellen Sie folgendes ein:
1
1
: Unter "Leading Text" wird folgende Zeile eingetragen: "\x02/0A".
1
Das "A" steht für die Scannereinbauposition. Je nach Einbauposition wird aus dem "A" eine "1",
"2", "3" oder "4". 1
1
1
1
1
1
1
Scannereinbauposition Zahl entsprechend der Einbauposition Befehlseintrag
Einfachtransport oben 1 \x02/01
Einfachtransport unten 2 \x02/02
Doppeltransport oben 3 \x02/03
Doppeltransport unten 4 \x02/04
