SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS -60 / HF-Serie / X-Serie / D-Serie / S / F Ausgabe 10/2008 25 Mit den beiden Schieberegler n kann die Auflösun g des Scanners verstellt werd en. Wird die Auf- lösung…
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
24

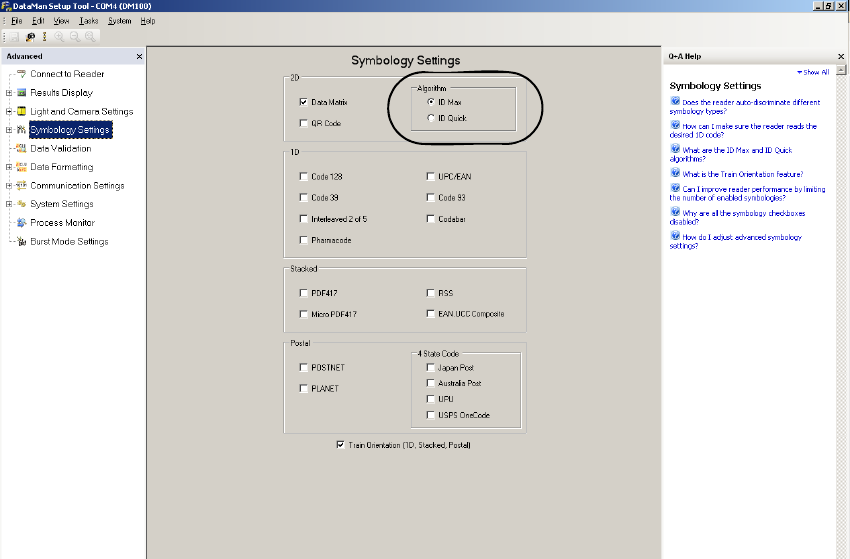

: In der Ansicht "Symbology Settings" kann noch der Algorithmus zwischen "ID Max" und "ID
Quick" gewechselt werden.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
SOKO 1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F
Ausgabe 10/2008
25

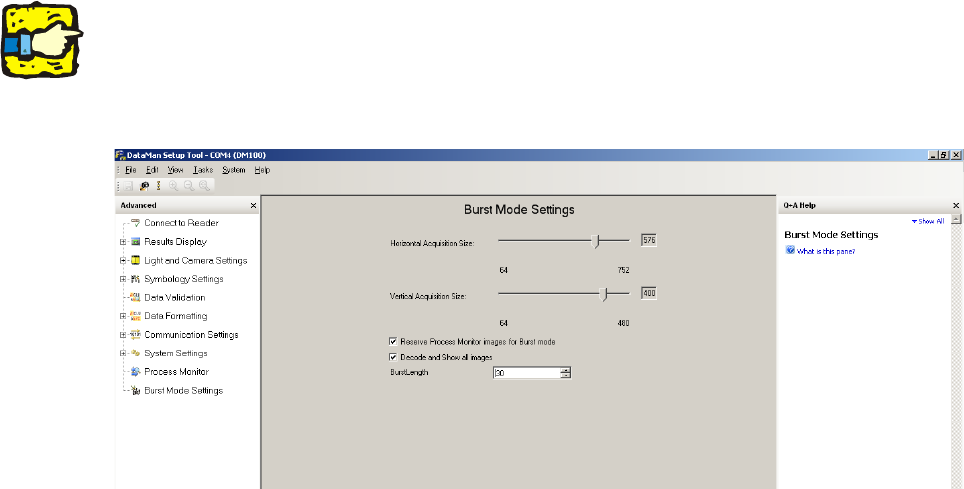

Mit den beiden Schiebereglern kann die Auflösung des Scanners verstellt werden. Wird die Auf-
lösung reduziert, erhöht sich auch die Anzahl der Bilder, die gemacht werden können. 1
Wird das Feld "Reserve Process Monitor images for Burst Mode" aktiviert, dann stehen zusätzlich
6 Bilder mehr zur Verfügung. 1
Mit der Aktivierung "Decode and show all images" werden alle Bilder ausgegeben. Ist diese Funk-
tion deaktiviert, wird die Aufnahme nach dem ersten gelesenen Barcode gestoppt. 1
1
Dieses Feld sollte nach den Einstellungen und Tests wieder deaktiviert werden. 1
1
Die "Burst length" gibt die maximale Anzahl der Bilder wieder, die gemacht werden können. 1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1 Montageanleitung SOKO Cognex Scanner SIPLACE HS-60 / HF-Serie / X-Serie / D-Serie / S / F SOKO
Ausgabe 10/2008
26

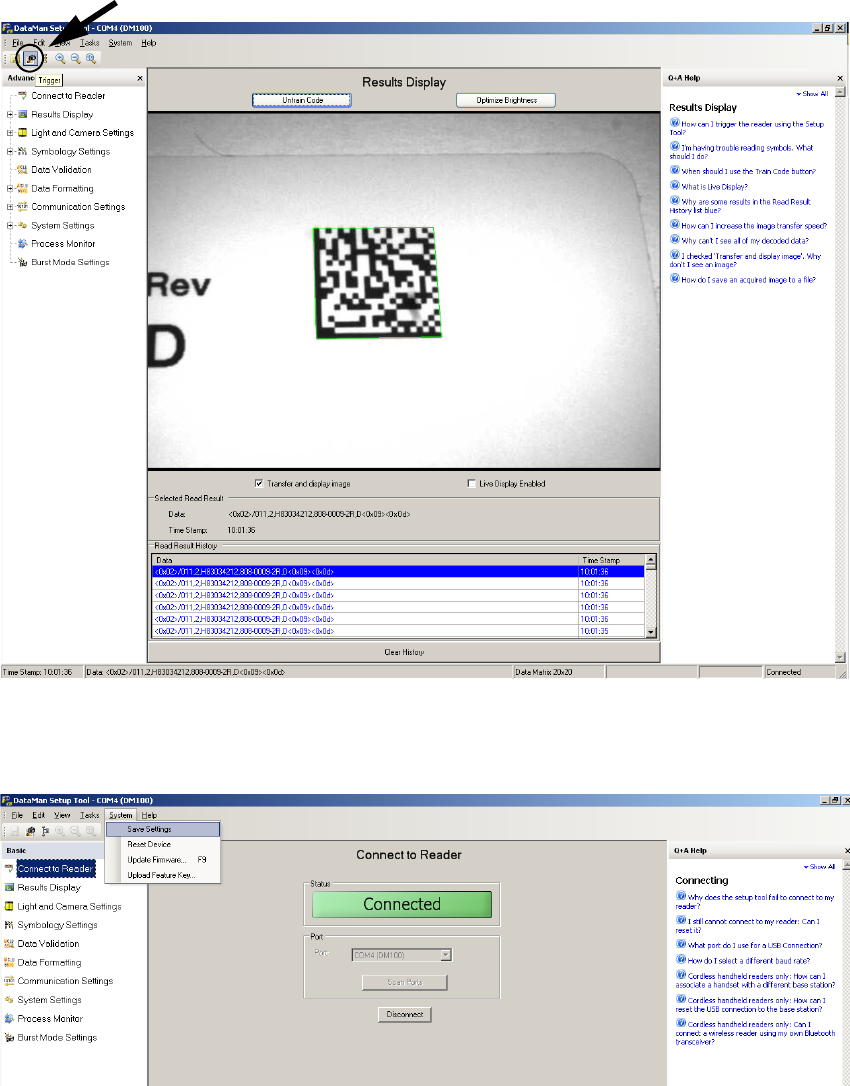

: Jetzt können die Einstellungen in der Ansicht „Result Display“ über das „Trigger“ Symbol oben
links kontrolliert werden. Der Scanner macht bis zu der im "Burst Mode Settings" eingestellten
Anzahl von Bildern und zeigt die Leseergebnisse oben im Bild und unten an.
1
: Speichern Sie die Einstellungen permanent auf dem Scanner unter
"System" --> "Save Settings".
1
: Weitere Informationen entnehmen Sie bitte der Hilfe, die rechts angezeigt werden kann.
Trigger
