3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2 3.8 SIPLACE SX1/SX2 的 X 供料器模块 使用软件版本 SC.71 0.0 或更新 版本 12/2016 140 3.8.1.4 SIPLACE 智能供料器的设计 下图显示了 SIPLACE 智能供料器的设计。 3 图 3.8 - 2 SIPLACE 智能供料器 (1) 带料带弹簧的料带导槽入口 (2) 盖箔容器上的翻盖 (3) 移除握柄，已啮合 (4)…

100%1 / 366
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC.710.0 或更新 版本 12/2016 3.8 SIPLACE SX1/SX2 的 X 供料器模块
139
3.8.1.3 SIPLACE X 供料器模块的设计
下图显示了 SIPLACE X 供料器模块的设计。
3
图 3.8 - 1 SIPLACE X 供料器模块
(1) 带料带弹簧的料带导槽入口
(2) 盖箔容器上的翻盖
(3) 移除握柄，已啮合
(4) 状态显示灯
(5) 操作面板 - LCD 显示屏
(6) 箔摇杆
(7) 料带导槽出口
(8) 前滑动导块
(9) 后滑动导块
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.8 SIPLACE SX1/SX2 的 X 供料器模块 使用软件版本 SC.710.0 或更新 版本 12/2016
140
3.8.1.4 SIPLACE 智能供料器的设计
下图显示了 SIPLACE 智能供料器的设计。
3

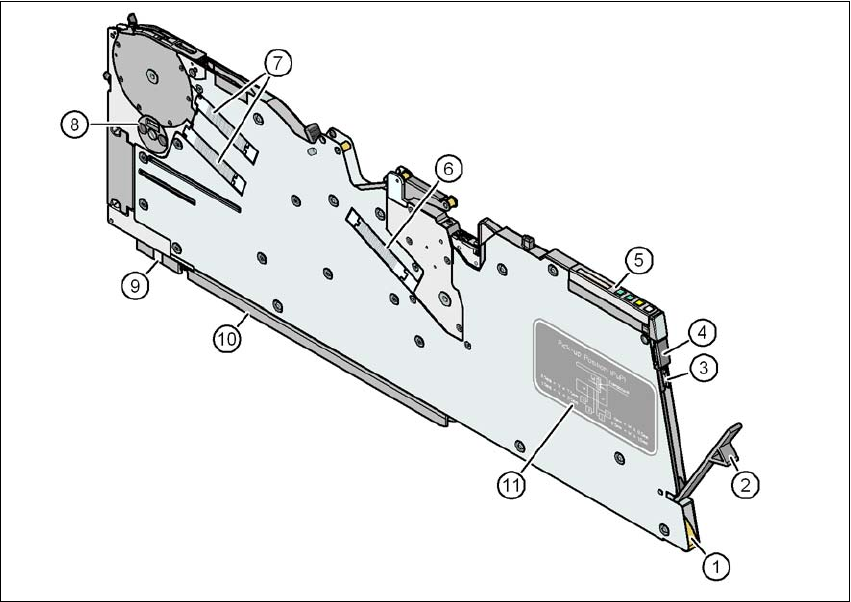

图 3.8 - 2 SIPLACE 智能供料器
(1) 带料带弹簧的料带导槽入口
(2) 盖箔容器上的翻盖
(3) 移除握柄，已啮合
(4) 状态显示灯
(5) 操作面板 - LED 显示屏
(6) 箔摇杆
(7) 料带导槽出口
(8) 前滑动导块
(9) 后滑动导块
(1)
(2)
(3)
(4)
(5)
(6)
(8)
(9)
(7)
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC.710.0 或更新 版本 12/2016 3.8 SIPLACE SX1/SX2 的 X 供料器模块
141
3.8.1.5 SIPLACE 料带供料器模块的技术数据
一般来说，SIPLACE 料带供料器模块的尺寸约为 587 mm，高度约为 200 mm。相关技术数据，
请见下表。
料袋顶部边缘上方干扰轮廓的最大高度为 3 mm 。由于 SIPLACE 料带供料器模块没有任何向上
突出的翻盖并且被固定在转换料台上，因此碰撞贴片头的风险已被降到了最低。
3
料带供料器模块 项目编号： 长 x 高
[mm]
宽
[mm]
料位已占据 运输增量
[mm]
料带最大
高度
[mm]
*a
SIPLACE 智能供料器 4 mm X 00141368 587x200 10,8 111,1
配备接合传感器 00141388
SIPLACE 智能供料器 2 x 8 mm X 00141269 587x200 22,6 2 1/2/4/8 3,5
配备接合传感器 00141289
SIPLACE 智能供料器 8 mm X 00141370 587x200 10,8 1 1/2/4/8 3,5
配备接合传感器 00141390
SIPLACE 智能供料器 12 mm X 00141371 587x200 22,6 24 - 16
*b
6,5
配备接合传感器 00141391
SIPLACE 智能供料器 16 mm X 00141372 587x200 22,6 24 - 20
b
25
配备接合传感器 00141392
SIPLACE 智能供料器 24 mm X 00141373 587x200 34,4 34 - 32
b
25
配备接合传感器 00141393
SIPLACE 智能供料器 32 mm X 00141374 587x200 46,2 44 - 40
b
25
配备接合传感器 00141394
SIPLACE 智能供料器 44 mm X 00141375 587x200 58,0 54 - 52
b
25
配备接合传感器 00141395
SIPLACE 智能供料器 56 mm X 00141376 587x200 69,8 64 - 64
b
25
配备接合传感器 00141396
SIPLACE 智能供料器 72 mm X -- 587x200 81,6 7 4 - 80
b
25
配备接合传感器 00141397
SIPLACE 智能供料器 88 mm X -- 587x200 105,2 94 - 96
b
25
配备接合传感器 00141398
SIPLACE 智能供料器 104 mm X -- 587x200 128,9 11 4 - 96
b
25
配备接合传感器 00141399
料带卷盘 直径 最大 483 mm (19")
更换时间 8 s
*)a 对于 8 mm 的纸带，纸的厚度不得超过 1.6 mm 。元件插袋沿着料带行程方向的长度不得超过 51 mm 。
*)b 4mm 步进速度
请注意
SIPLACE X 供料器模块适用范围较广，不受限制
SIPLACE X 供料器模块可与 SIPLACE TX 系列贴片机兼容使用，不受任何限制。技术数
据与 SIPLACE 智能供料器相同。
