《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC.710.0 或更新 版本 12/2016 2.5 操作 SX1/SX2 贴片机的安全须知
63
2.5.4 人工移动 TwinStar 贴片头上的 Z 轴时的安全须知
2
2

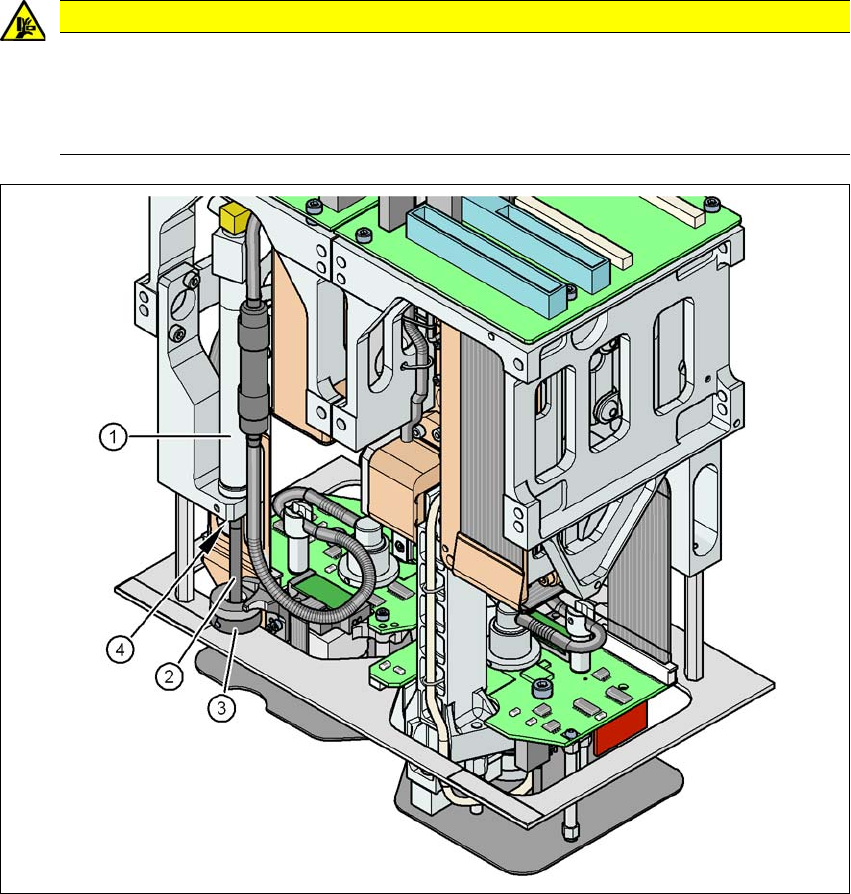

图 2.5 - 2 有被 TwinStar 贴片头上返回单元挤压的危险
(1) 返回单元，压缩空气气缸
(2) 活塞杆
(3) 返回单元的缓冲档
(4) 此处有压伤手指的危险
注意事项
TwinStar 贴片头有压伤手指的风险！
气缸弹簧的较强张力使缓冲档以很快的速度向回移动，这可能造成您的手指受伤。在
TwinStar 贴片头内的活塞杆移回到起始位置时，同样会有夹伤手指的危险。
切勿用手将返回单元缓冲档上的 Z 轴向下移动。
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.5 操作 SX1/SX2 贴片机的安全须知 使用软件版本 SC.710.0 或更新 版本 12/2016
64
2.5.5 在更换贴片头时关于 TwinStar 元件摄相机的安全须知
2
2.5.6 贴片机的 ESD 安全
2
2.5.7 正确安放抛料仓的安全须知
为避免贴片头与元件或吸嘴抛料仓之间发生碰撞，请遵守下列指示：
确保抛料仓被安放在其支座中的正确位置上。
检查并确保抛料仓没有突出支座。
2
警告
碰撞的危险！
当将贴片头从 TwinStar/VHF 更换为 SpeedStar 时，SpeedStar 会与摄相机外壳发生碰
撞。
需要为 TwinStar 贴片头拆卸下型号为 33，55 x 45 和 25，16 x 16 的静止元件摄相
机。
请注意
贴片机的 ESD 安全要求
只能使用被识别为具传导性的吸嘴。
请注意
可以根据每个抛料仓的情况对显示抛料仓正确位置的传感器 （见第 6.9
节，第 325 页）
进行改装。
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC.710.0 或更新 版本 12/2016 2.5 操作 SX1/SX2 贴片机的安全须知
65
2.5.8 使用吸嘴交换器时的安全须知
遵守下列说明以避免贴片头和吸嘴交换器之间发生碰撞。
2
2
警告
混合配置会产生碰撞贴片头的危险！
混合配置会产生碰撞贴片头的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
警告
凸出的控制杆会来碰撞贴片头的危险！
凸出在吸嘴盘上方的控制杆可能导致碰撞贴片头。
因此您必须确保控制杆没有凸出在吸嘴盘上方。
