5.11 察看 X 供料器模块上的显示屏
5.11.1 带有 LCD 显示屏的供料器模块
X 供料器模块 （8 mm 至 88 mm）配有多色状态显示灯，用于指示操作状态 （项目 6，图 5.11 -
1）并在 LCD 显示屏 （项目 1，图 5.11 - 1).
5

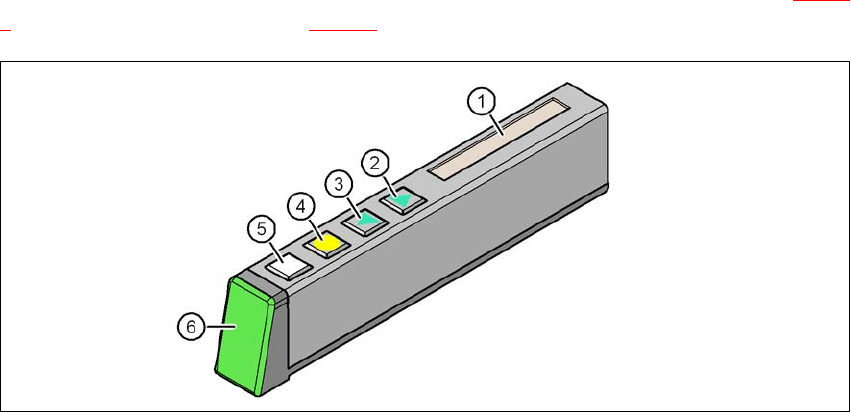

图 5.11 - 1 X 供料器模块上的按钮、LCD 和状态显示灯
(1) LCD 显示屏
(2) FORWARD （前进）按钮
(3) BACK （后退）按钮
(4) FOIL （铝箔）按钮
(5) SET （设置）按钮
(6) 状态显示灯，多色
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.11 察看 X 供料器模块上的显示屏 使用软件版本 SC.710.0 或更新 版本 12/2016
250
5.11.2 带有 LCD 显示屏的供料器模块
SIPLACE 智能供料器的每条料槽都配有彩色 LED 状态显示屏，用于指示操作状态。
5

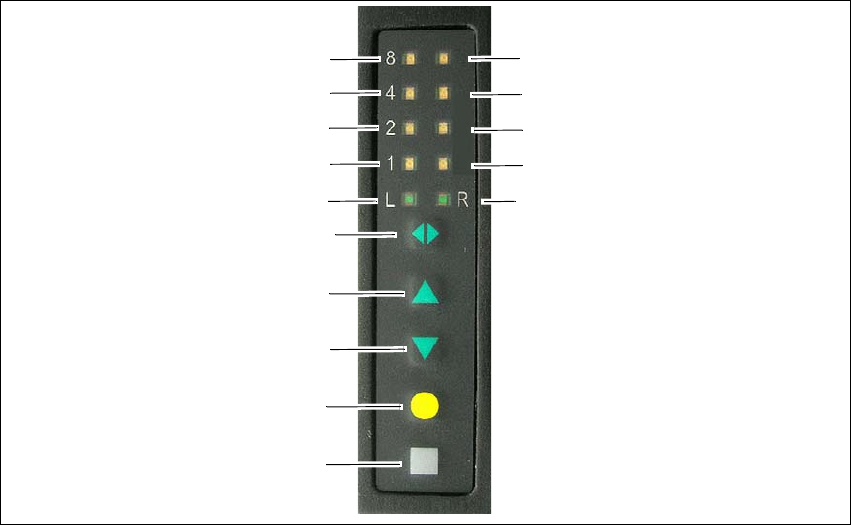

图 5.11 - 2 按钮和状态显示：以 2x8 mm SIPLACE 智能供料器为例
(1) SET （设置）按钮
(2) FOIL （铝箔）按钮
(3) BACK （后退）按钮
(4) FORWARD （前进）按钮
(5) 左右切换的轨道更改按钮
(6) LED L 左侧轨道已启用
(7) 左侧轨道的 LED 1 mm 增量
(8) 左侧轨道的 LED 2 mm 增量
(9) 左侧轨道的 LED 4 mm 增量
(10) 左侧轨道的 LED 8 mm 增量
(11) LED R 右侧轨道已启用
(12) 右侧轨道的 LED 1 mm 增量
(13) 右侧轨道的 LED 2 mm 增量
(14) 右侧轨道的 LED 4 mm 增量
(15) 右侧轨道的 LED 8 mm 增量
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC.710.0 或更新 版本 12/2016 5.11 察看 X 供料器模块上的显示屏
251
5.11.3 状态显示灯
–绿色：
供料器模块处于待机状态，而且已包括在当前设置中。
–橙色：
正在发出警告。警告的文本信息显示在 LCD 显示屏上。
–红色：
出现了故障。错误消息已输出到 LCD 显示屏。
–关闭：
该供料器模块不在当前设置中。
5
5
5.11.4 LCD 显示屏
下列表格包含了 LCD 显示屏的显示文字，状态显示灯的颜色和模式，以及它们的含义和相关故障
排除的措施。
5.11.4.1 警告和解决办法
5
5
请注意
“LED off （LED 关闭）” 仅可以在已包含在设置中的供料器模块上使用
贴片机控制装置将关闭所有不包含在设置中的供料器模块的状态显示灯。
“LED off （LED 关闭）” 状态只会在编程系统在生产线中已预设了一个作业时出现。这会
减少使操作员的工作量，因为他只需要监控已包含在设置中供料器模块。
请注意
设置流程：为每个供料器模块激活 LED
在实际的设置过程中 （工作站没有设置信息，没有作业从 SIPLACE Pro 发送给工作站 /
生产线），每个供料器模块上的 LED 都会在设置完成后被启用。不管是否存在问题，操
作员都将获得相应的通知。
LCD 显示屏上的
文本
状态显示灯 含义 解决办法
清除铝箔
（清除铝箔）
橙色 盖箔被拉紧 （盖箔摇杆被按
下）时，不允许执行所选功
能。
如果您希望执行此功能，请从齿轮对中移开
并剪段铝箔，以减轻盖箔摇杆的压力。
