2.9 停用压缩空气供给并释放压力
位置 2 处的压缩空气单元 （请参阅图 4.2 - 1，位于第 173 页）。
贴片机压缩空气的工作压力被设定为 0.50 ± 0.025 MPa （5.0 ± 0.25 bar）。压缩空气单元的位置
如图所示 （项目 1，图 2.9 - 1
，第 84 页）。贴片机压缩空气的供给可通过截止阀中断 （项目 2，
图 2.9 - 1
，第 84 页）。
使用贴片机钥匙打开保护盖锁。
抬起保护盖 （参见图 2.9 - 1，第 84 页）。
将截止阀的控制杆 （项目 1，图 2.9 - 1，第 84 页）从垂直位置转动到水平位置。
监测工作压力计 （项目 5，图 2.9 - 1，第 84 页）。贴片机电源开关打开时，压力会在一分钟
内释放至 0 MPa （0 bar）。
2
注意事项
中断压缩空气供应！
启动贴片机后，不要用停止阀切断压缩空气供给超过 30 分钟。
如果为了执行预防性维护和维修工作而需要关闭气动系统更长时间，则必须在主电源
开关处关闭贴片机，并断开其电源连接。
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.9 停用压缩空气供给并释放压力 使用软件版本 SC.710.0 或更新 版本 12/2016
84
2

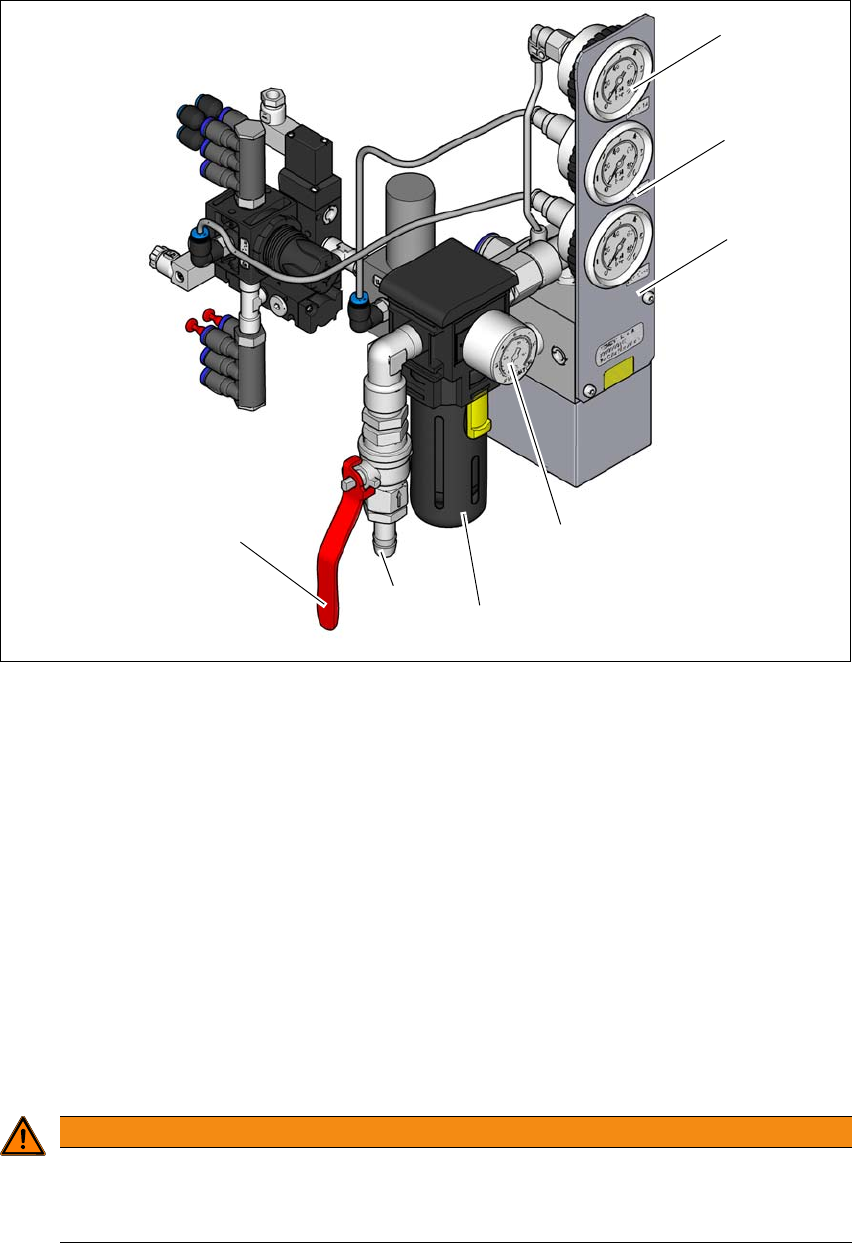

图 2.9 - 1 贴片机上的压缩空气单元
(1) 用于测量悬臂 1 和 2 的供给压力的压力计
目标压力：0.46 ± 0.01 MPa，4.6 ± 0.1 巴 （显示范围 0 - 0.6 MPa，0 - 6 巴）
(2) 测量贴片机元件供给压力的压力计
目标压力：0.5 ± 0.025 MPa，4.5 ± 0.25 巴 （显示范围 0 - 0.6 MPa，0 - 6 巴）
(3) 用于测量散料容器供料器模块供给压力的压力计
目标压力：0.25 ± 0.05 MPa，2.5 ± 0.5 巴 （显示范围：0 - 0.6 MPa，0 - 6 巴）
(4) 测量进气压力的压力计
目标压力：0.5 - 1.0 MPa，5.0 - 10.0 巴 （显示范围：0 - 1.0 MPa，0 - 10 巴）
(5) 压缩空气过滤器
(6) 压缩空气连接
(7) 位于 “OPEN （打开）” 位置的停止阀
2
警告
受伤危险！
因处于加压状态的压缩空气线路导致人身伤害的危险。
压缩空气管路处于加压状态时，切勿进行拆解操作。
(6)
(1)
(2)
(3)
(4)
(5)
(7)
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC.710.0 或更新 版本 12/2016 2.10 上锁和挂牌程序
85
2.10 上锁和挂牌程序
2.10.1 目的及范围
在进行任何预防性维护或维修工作之前，必须执行上锁和挂牌程序。正确执行该程序可以彻底消
除员工受伤害的可能性。
2
2.10.2 说明
无论何时，如果需要隔离、控制和释放能量，必须按下面的流程执行操作：
通知受影响的员工。
关停设备。通过正常的停止程序关闭设备：
– 按下 stop （停止）按钮。
– 关停控制计算机。
– 关闭贴片机的主电源开关。
将贴片机与所有的能量源隔离：
– 切断压缩空气供给
– 切断主电源
给贴片机上锁。
– 只要有可能，都要上锁 （例如给主开关上锁）。
或者：挂牌程序
如果贴片机能够上锁，则必须将其锁定。但在某些情况下能量隔离器件无法被上锁。在这种
情况下，必须对能量隔离器件进行挂牌，以提醒员工该贴片机已断电进行维修。牌子必须系
牢，放置在所有人员均可见的位置，并且只能由挂牌的人员取下。 2
释放存储的能量
压缩空气供给装置中存储的能量或电解电容器中的电能必须用适当的方法释放掉。 2
在关闭贴片机后，等待指定的放电或卸压时间 （见第 2.8 节，第 80 页和第 2.9 节，第
83
页），直到贴片机可以再次无风险的工作。
确认上锁。
只需按下 Start （启动）按钮，即可测试是否锁定。
使贴片机恢复工作时必须执行下列步骤。
检查工作区域。授权员工应当取走所有工具，并重新安装所有保护装置。
请注意
最低要求
此程序代表了预防性维护或维修作业的最低上锁 / 挂牌要求。对于为保证操作安全而需额
外配备的安全设备，可由设备的监管人员、安全主管、安全委员会和健康部门指定。
