《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件 使用软件版本 SC.710.0 或更新 版本 12/2016 6.13 静止摄相机 335 6.13.2 静止元件摄像机 （P&P，33 型，55 x 45，数字） 项目编号：03105198 -xx C PP 贴片头的静止摄相机，33 型 6 图 6.13 - 2 静止 P&P 元件摄相机 （33 型， 55 x 45，数字）的结 构 (1) 带集成摄相…
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.13 静止摄相机 使用软件版本 SC.710.0 或更新 版本 12/2016
334
6.13.1.2 技术数据
6
元件尺寸 0.2 mm x 0.2 mm，最高 16 mm x 16 mm，用于测量单个元件
元件范围 0402 至 SO，PLCC，QFP，插座，插头，BGA，特殊元件，裸晶
粒，倒装片，保护壳
最小引脚间距 0.25 mm
最小引脚宽度 0.1 mm
最小球面管脚间距 0.14 mm
最小球面管脚直径 0.08 mm
视场 19.4 mm x 19.4 mm
照明类型 前方照明 （6 级，可按需要编程）
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC.710.0 或更新 版本 12/2016 6.13 静止摄相机
335
6.13.2 静止元件摄像机 （P&P，33 型，55 x 45，数字）
项目编号：03105198-xx CPP 贴片头的静止摄相机，33 型
6

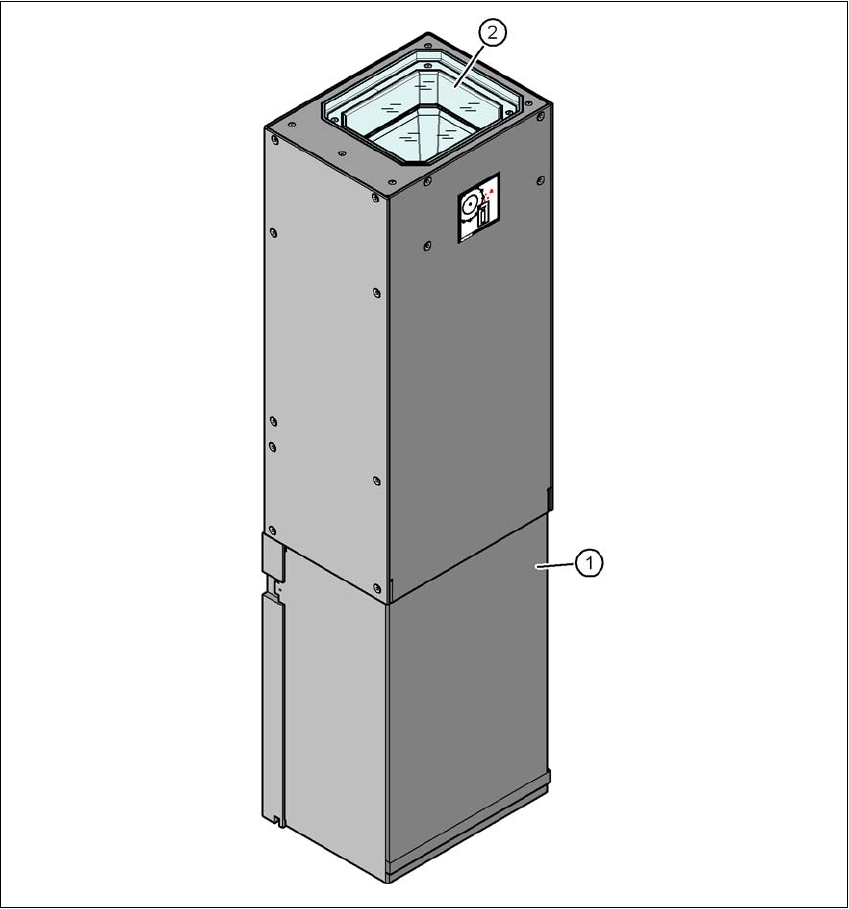

图 6.13 - 2 静止 P&P 元件摄相机 （33 型， 55 x 45，数字）的结构
(1) 带集成摄相机和摄相机放大器的摄相机外壳
(2) 玻璃板 - 照明等级和镜头等级如下
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.13 静止摄相机 使用软件版本 SC.710.0 或更新 版本 12/2016
336
6.13.2.1 安全须知
6
6.13.2.2 技术数据
6
6
警告
碰撞的危险！
当将贴片头从 TwinStar/VHF 更换为 SpeedStar 时，SpeedStar 会与摄相机外壳发生碰
撞。
拆下 TwinStar 上的静止元件摄相机。
将 TwinStar 上的贴片头更换到 MultiStar 时，静止元件摄相机安装于底部位置。
元件尺寸 0.5 mm x 0.5 mm 至 55 mm x 45 mm
元件范围 0402、MELF、SO、PLCC、QFP、电解质电容器和 BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.35 mm
最小球面管脚直径 0.2 mm
视场 65 mm x 50 mm
照明类型 前方照明 （6 级，可按需要编程）
