《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC.710.0 或更新 版本 12/2016 6.1 吸嘴交换器
273
6.1.2.1 C&P20 P 的吸嘴交换器
项目编号：03103649-xx 吸嘴交换器的基础组件 CP/ 所有 - 短
项目编号：03101503-xx 含 20 个吸嘴库的吸嘴盘 40xx
6

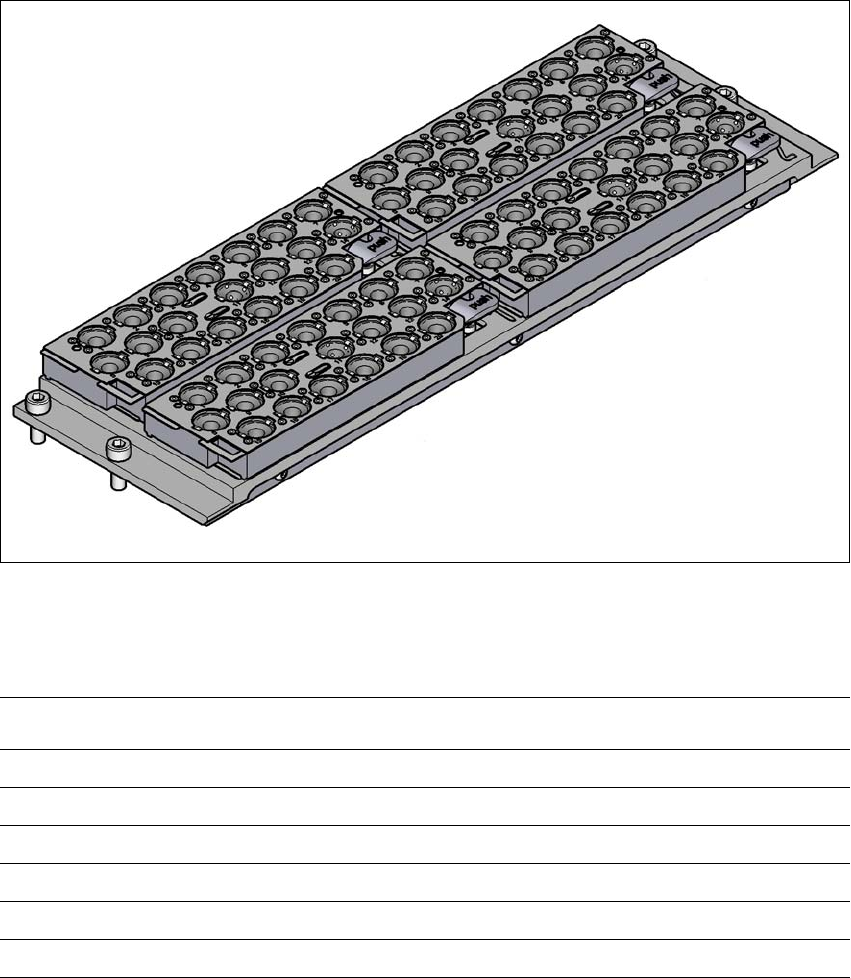

图 6.1 - 6 SIPLACE SpeedStar C&P20 P 的吸嘴交换器
6.1.2.2 技术数据
6
SIPLACE SpeedStar 的吸嘴交换器
尺寸 （长 x 宽 x 高） 314 mm x 94.5 mm x 68.6 mm
吸嘴保持件的数量 80
吸嘴盘的数量 4
吸嘴类型 40xx
吸嘴交换时间 约 2s
压缩空气连接 0.45 MPa （4.5 巴）
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC.710.0 或更新 版本 12/2016
274
6.1.2.3 SX2 贴片机中 SIPLACE SpeedStar C&P 20 P 的吸嘴交换器位置
6

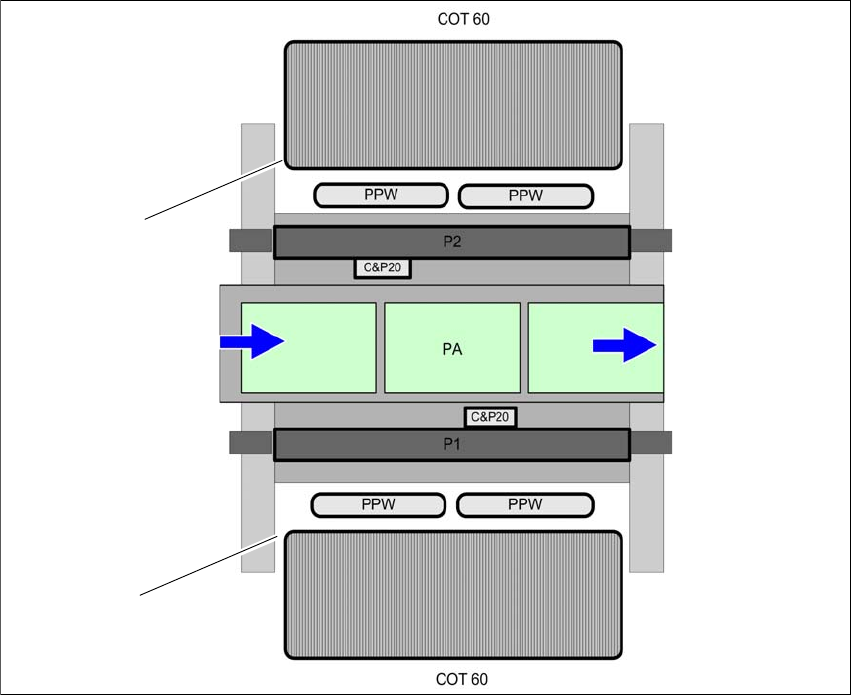

图 6.1 - 7 SIPLACE SpeedStar C&P20 P 的吸嘴交换器位置 - 示例
(1) 内部位置的元件料车
(NC) 吸嘴交换器
(PA) 贴片区
(1)
(1)
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC.710.0 或更新 版本 12/2016 6.1 吸嘴交换器
275
6.1.2.4 装配
吸嘴交换器固定于料台插入件的每个盒中。
对齐吸嘴交换器，使斜边指向元件料车 COT 插入件。
6
6.1.2.5 操作注意事项
当您第一次用某种类型的吸嘴装满吸嘴盘时，请贴上一个不干胶标签以辨明类型。
6
打开锁定板，并将吸嘴放入吸嘴保持件中。
关闭锁定板，以防止吸嘴从吸嘴盘中掉出。
6
6
有关吸嘴交换器的编程，见 《SIPLACE Pro 用户手册》。
6.1.2.6 更换吸嘴盘
按下控制杆 （项目 1，图 6.1 - 8，第 276 页），将吸嘴盘从按扣 （项目 5，图 6.1 - 8，第
276
页）。将吸嘴盘抬离底座。
6
警告
混合配置会产生碰撞贴片头的危险！
混合配置会产生碰撞贴片头的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
请注意
在贴片机外填装吸嘴盘，并始终更换整个吸嘴盘。
注意事项
装满吸嘴盘！
在您装载吸嘴盘前，请确保所有位于“收集&贴片”贴片头的吸嘴都已返回到它们的吸
嘴盘中。
请注意
堵塞的危险！
如果元件掉落在吸嘴盘上，就会有锁定板被堵塞的危险。
不要让元件掉落在吸嘴盘上。
因此您需要定期清洁吸嘴盘和空闲料位。
警告
凸出的控制杆碰撞贴片头的危险
所有凸出在吸嘴盘 （图 6.1 - 8
中的物件 1）上方的控制杆都有可能带来碰撞贴片头的危
险。
因此您必须确保控制杆没有凸出在吸嘴盘上方。
