《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件 使用软件版本 SC.710.0 或更新 版本 12/2016 6.4 SIPLACE 电源连接器 X 313 6.4.3 技术数据 长度 648.4 mm （折叠） 866.9 mm （展开） 高度 188,4 mm 宽度 34,4 mm 所需轨道宽度 3 重量 3.2 kg
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.4 SIPLACE 电源连接器 X 使用软件版本 SC.710.0 或更新 版本 12/2016
312
6.4 SIPLACE 电源连接器 X
项目编号：03105655-01 SIPLACE 电源连接器 X
6.4.1 说明
SIPLACE 电源 连接器 X 可用于故障排除、设置、以及在生产过程不停止的情况下，将供料器安
装到贴片机 SIPLACE X 供料器的模块上。
6.4.2 总览
6

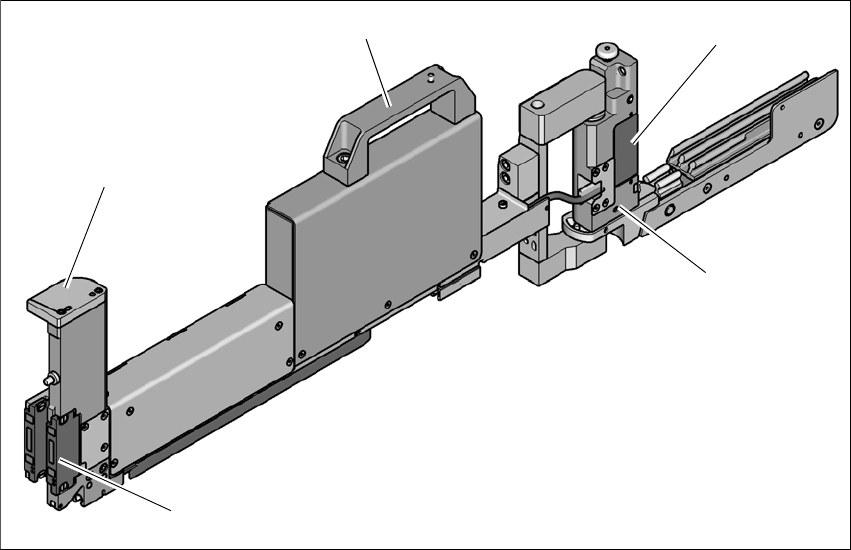

图 6.4 - 1 SIPLACE 电源连接器 X
(1) 握柄
(2) 基准板
(3) 用于装入 SIPLACE X 供料器模块的 EDIF
(4) 摆动机构
(5) 用于装入贴片机的 EDIF
(1)
(2)
(3)
(4)
(4)
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC.710.0 或更新 版本 12/2016 6.4 SIPLACE 电源连接器 X
313
6.4.3 技术数据
长度 648.4 mm （折叠）
866.9 mm （展开）
高度 188,4 mm
宽度 34,4 mm
所需轨道宽度 3
重量 3.2 kg
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.5 托盘保持器 使用软件版本 SC.710.0 或更新 版本 12/2016
314
6.5 托盘保持器
项目编号：00141286-xx，华夫盘保持器
项目编号：00519840-xx，华夫盘保持器的料带导槽
借助华夫盘保持器，可快速地在华夫盘上使用元件。如果没有华夫盘保持器，您可以使用 SX 转
换料台上的所有 60 个供料器料槽。
要在 SX 转换料台上使用华夫盘保持器，您需要在贴片机上安装改装的空料带槽。
有关详细说明和操作详细信息，请参阅 “ 装配说明 - 华夫盘手册 - SIPLACE SX1/SX2”，项目
编号：00196823-xx]
仅当外部位置安装相应的转换料台及其 COT 插入件时才能使用华夫盘保持器。
单个安放的 JEDEC 华夫盘或华夫盘盒可以通过磁铁固定在华夫盘托盘上。如果安装了两个
JEDEC 华夫盘，用锁定导轨和夹具导轨将它们固定到位。
部件： 项目编号：
磁铁00316593-xx
用于 JEDEC 盒的锁定杆 / 装配导轨 00372615-xx
注意事项
避免发生碰撞
移入或移出元件料车时，确保华夫盘保持器没有保持在原位，否则将与空料带槽和吸嘴
交换器保持器发生碰撞。
一旦移入料台，就只能将华夫盘保持器安装在料台上。
移出料台前，将华夫盘保持器从料台上拆下。
