《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件 使用软件版本 SC.710.0 或更新 版本 12/2016 6.12 带 1 2 个段位器的 “ 收 集 & 贴片 ” 贴片头的 SIPLACE 329 6.12 带 12 个段位器的 “ 收 集 & 贴片 ” 贴片头的 SIPLACE 项目编号：00119820-xx C&P12 贴片头 6 6.12.1 说明 带 12 个段位 器的 “ 收集…
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.11 SIPLACE Very High Force TwinStar (VHF TH) 使用软件版本 SC.710.0 或更新 版本 12/2016
328
6.11.2 总览
6

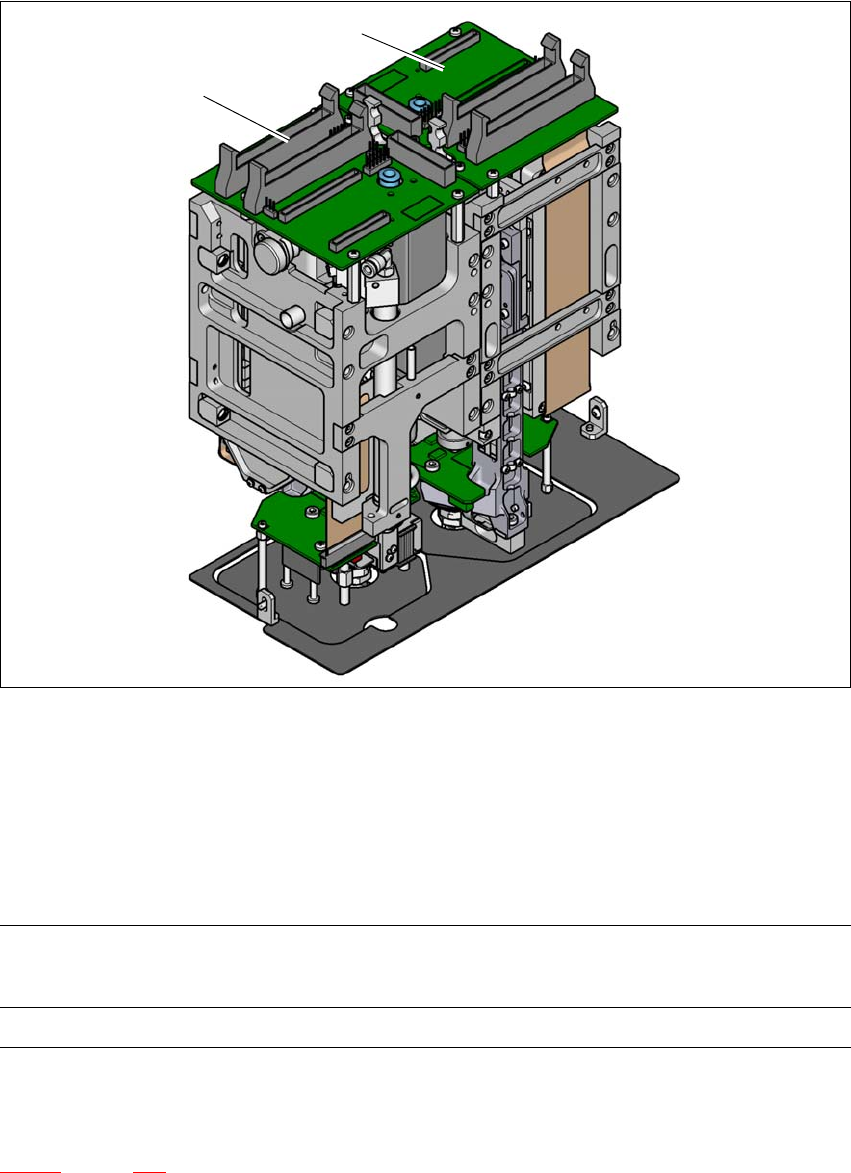

图 6.11 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) “ 拾取 & 贴片 ” 模块 1 (P&P1)
(2) “ 拾取 & 贴片 ” 模块 2 (P&P2)
6.11.3 技术数据
6
SIPLACE TwinStar 和 SIPLACE Very High Force TwinStar 的所有其他技术数据都相同（参见第
3.5.7.2 节，第 122 页）。
2
1
可程序控制卸下力
1.0 N - 15 N
2.0 N - 70 N
2.0 N -100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) 项目编号 03096701-03 和 OSC 套件包
最大元件高度
*b
*)b 根据要求，可用的最大元件高度为 45 mm，此时采用超强力 (VHF) “ 拾取 & 贴片 ” 贴片头 和 508 型吸嘴。
40 mm
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC.710.0 或更新 版本 12/2016 6.12 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的 SIPLACE
329
6.12 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的 SIPLACE
项目编号：00119820-xx C&P12 贴片头
6
6.12.1 说明
带 12 个段位器的 “ 收集 & 贴片 ” 贴片头按照 “ 收集 & 贴片 ” 原理操作，也就是说一个周期包括贴
片头对 12 个元件的拾取，它们与贴片位置的光学对中以及到要求角度和位置的转动等操作。然
后借助喷气轻轻地将它们准确地贴装到 PCB 上。与传统的芯片射片机不同，“ 收集 & 贴片 ” 贴片
头的 12 个吸嘴沿水平轴转动。这不仅可以节省空间：还减小了直径，这使得形成离心力也比芯
片射片机的射力小。在传送过程中，这可以大幅避免元件的任何无意的错误贴装。
其他优点：“ 收集 & 贴片 ” 贴片头与所有元件的周期时间相同。这表示贴装性能不再取决于贴装
元件的大小。
请注意
根据要求使用软件版本 SC.707.1 或更新
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.12 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头的 SIPLACE 使用软件版本 SC.710.0 或更新 版本 12/2016
330
6.12.2 总览
6
图 6.12 - 1 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头 - 功能组第 1 部分
6
(1) 真空发生器
(2) 旋转工作站，DP 轴
(3) 带 12 个套管的星形轴，星形轴
(4) 鼓风阀
(5) 消声器
