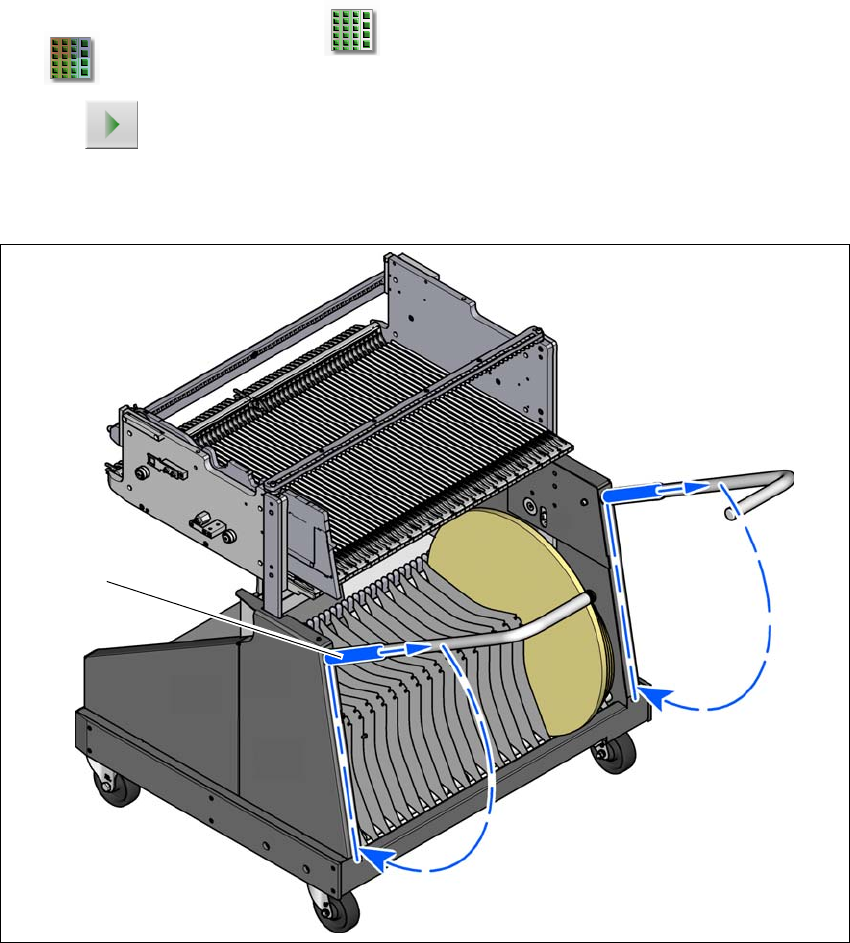

《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业 使用软件版本 SC.710.0 或更新 版本 12/2016 5.15 装入或卸出元件料车 263 转到工作站软件的主视图，选 择 供料器模块 .. . 图标，然后选择 料位 图标。 单击 图标锁定相应的料 位并等待，直至完全装入元件料车。更多信息，请参阅工作站 软件 “ 联机帮助 ”。 通过两个握柄向上推套筒并向 下转动握柄。 5 图 5.15 - 6 元件…
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.15 装入或卸出元件料车 使用软件版本 SC.710.0 或更新 版本 12/2016
262
5
5
小心地将料车完全推入贴片机，直至挡杆处。必须将转换料台的挡块 (2) 安装到贴片机馈入
侧 （左右两侧）的支架下方，以便进行料台高度检查 (1)。
5
图 5.15 - 5 料台高度检查
5
通过微调进行高度调节，校正元件料车的高度。挡块和支架的两个表面不应完全接触。
5
5
注意事项
贴片头的位置！
检查贴片头是否在料车的外侧。
注意事项
碰撞贴片头危险！
拆卸用于料台高度检查的两支架 （左右两侧）之一时，因为转换料台很高，所以有碰撞
贴片头的危险。
不要拆卸支架。
请注意
关闭保护盖，因为只有保护盖关闭时才能装入元件料车。
(1)
(2)
