《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件 使用软件版本 SC.710.0 或更新 版本 12/2016 6.1 吸嘴交换器 271 6.1.1.7 位置检测 吸嘴交换器的每个吸嘴盘都有两 个基准点：其中一个确定位置， 另一个确定角度。 6 图 6.1 - 5 吸嘴盘 - 保持器编号，确 定位置和角度的基准点 (1) “ 吸嘴盘已打开 ” 位置上的锁定 板 (2) 确定位置的基准点 (3) 确定角度的基准点
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC.710.0 或更新 版本 12/2016
270
6

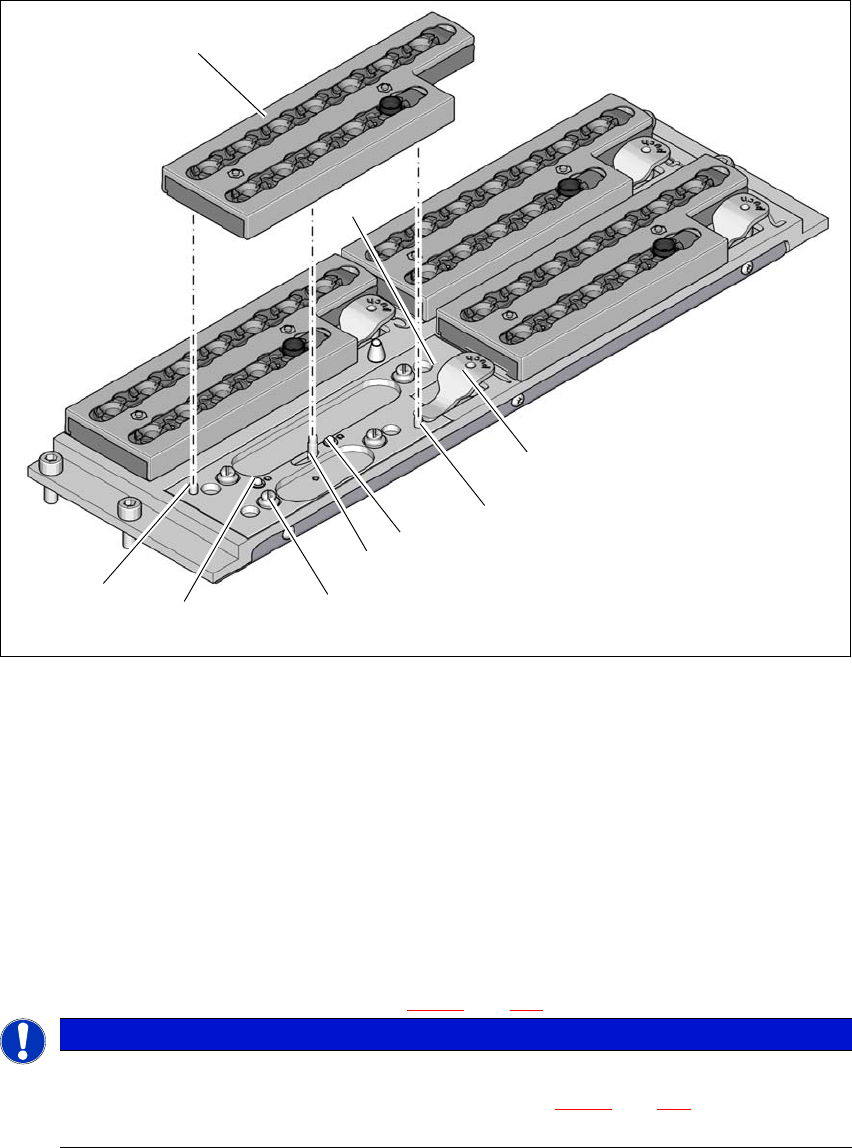

图 6.1 - 4 SpeedStar 的吸嘴交换器 - 更换吸嘴盘
(1) 抬升吸嘴盘的控制杆
(2) 平行销，用于啮合吸嘴盘上的对中孔
(3) 触发微型开关的弹簧销 （3 x）
(4) 滑动机制的插销，移动锁定板
(5) 按扣的珠子
(6) 平行销，用于啮合吸嘴盘上的卡槽
(7) “ 吸嘴盘已锁定 ” 位置上的锁定板
6
将吸嘴盘置于按扣的珠子上 （项目 5，图 6.1 - 4，第 270 页）。
平坦地下压吸嘴盘让按扣的珠子可以同时与所有按扣啮合。
请注意
将锁定板移到 “ 吸嘴盘已锁定 ” 位置。
插入前，对齐吸嘴盘，使对中销 （项目 2 和 6，图 6.1 - 4，第 270 页）滑入对中孔
和卡槽中。
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC.710.0 或更新 版本 12/2016 6.1 吸嘴交换器
271
6.1.1.7 位置检测
吸嘴交换器的每个吸嘴盘都有两个基准点：其中一个确定位置，
另一个确定角度。
6

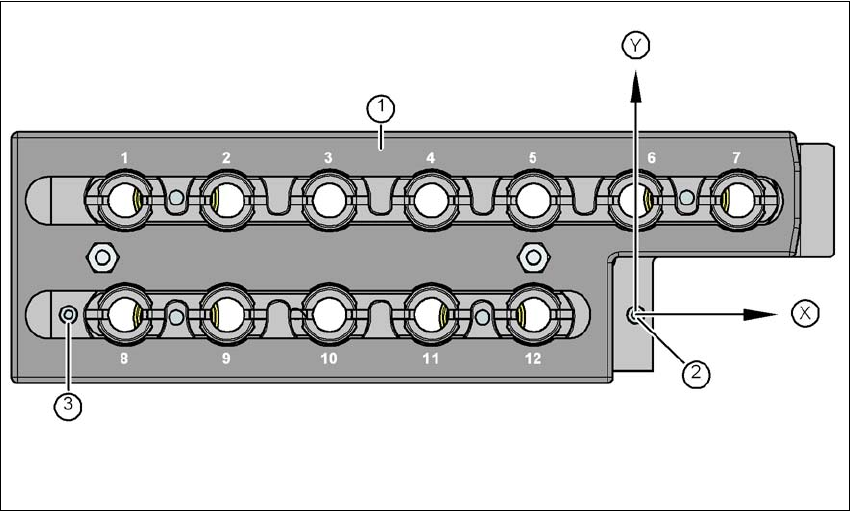

图 6.1 - 5 吸嘴盘 - 保持器编号，确定位置和角度的基准点
(1) “ 吸嘴盘已打开 ” 位置上的锁定板
(2) 确定位置的基准点
(3) 确定角度的基准点
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC.710.0 或更新 版本 12/2016
272
6.1.2 SIPLACE SpeedStar C&P20 P 的吸嘴交换器
该吸嘴交换器可容纳 4 个吸嘴盘，每个吸嘴盘配有 20 个吸嘴库。吸嘴盘被安放在一个共用的支撑
件上。它们用两个平行销对中，并用 4 个按钮固定。具体位置由每个吸嘴盘上的两个基准点决
定。通过微型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正确，从而防止贴片头与任何向上
凸出的吸嘴盘发生碰撞。所有吸嘴盘位置必须被填充，因为安全电路会由于吸嘴盘缺失或吸嘴盘
未正确就位而停止贴片机。在安装好的吸嘴站上，SpeedStar 吸嘴上的元件可能会被吹掉，吸嘴
可能会被脱开和拒绝。
6
注意事项
只能与 SpeedStar 一并使用此吸嘴交换器。
