3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.3 尺寸和重量 使用软件版本 SC.710.0 或更新 版本 12/2016
96
3.3.2 尺寸
3.3.2.1 SX1/SX2 贴片机的尺寸
3
T：图 7.0 - 1 SX1/SX2 贴片机的尺寸 （内外两侧分别有 1 个元件料车）
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC.710.0 或更新 版本 12/2016 3.3 尺寸和重量
97
3.3.3 保护盖向上折起后的高度
3

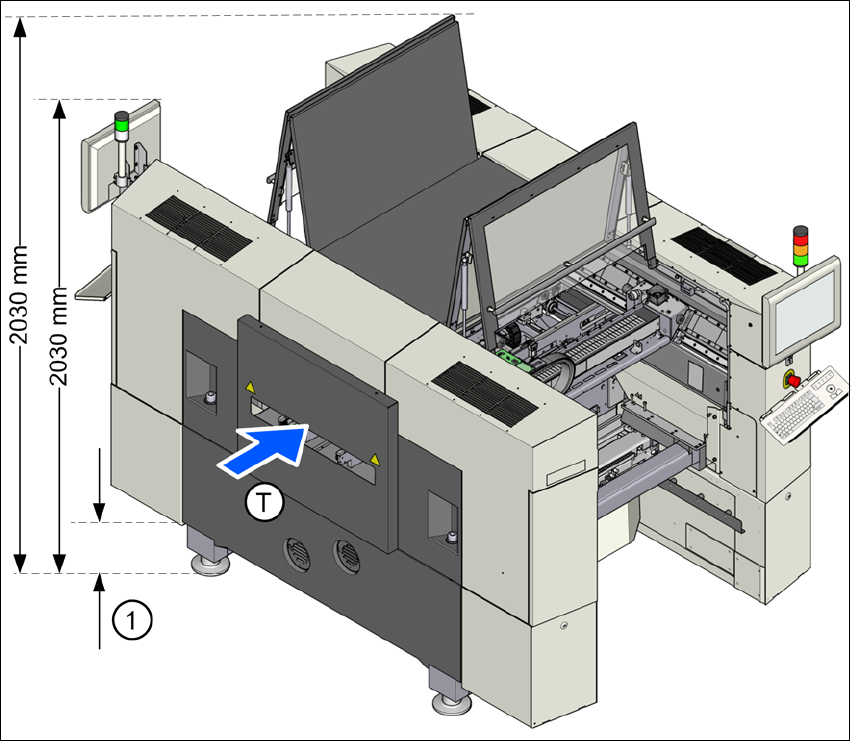

图 3.3 - 1 保护盖折起后的高度 - 尺寸单位毫米
所列尺寸为最大尺寸。PCB 传送导轨高度为 950 mm
(1) 随着设定的 PCB 传送导轨高度不同，此高度值也会有所不同
– 对于 900 mm PCB 传送导轨高度 = 120 mm ± 15 mm
– 对于 930 mm PCB 传送导轨高度 = 150 mm ± 15 mm
– 对于 950 mm PCB 传送导轨高度 = 170 mm ± 15 mm
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.3 尺寸和重量 使用软件版本 SC.710.0 或更新 版本 12/2016
98
3.3.4 SIPLACE SX1/SX2 上元件料车的操纵距离
3

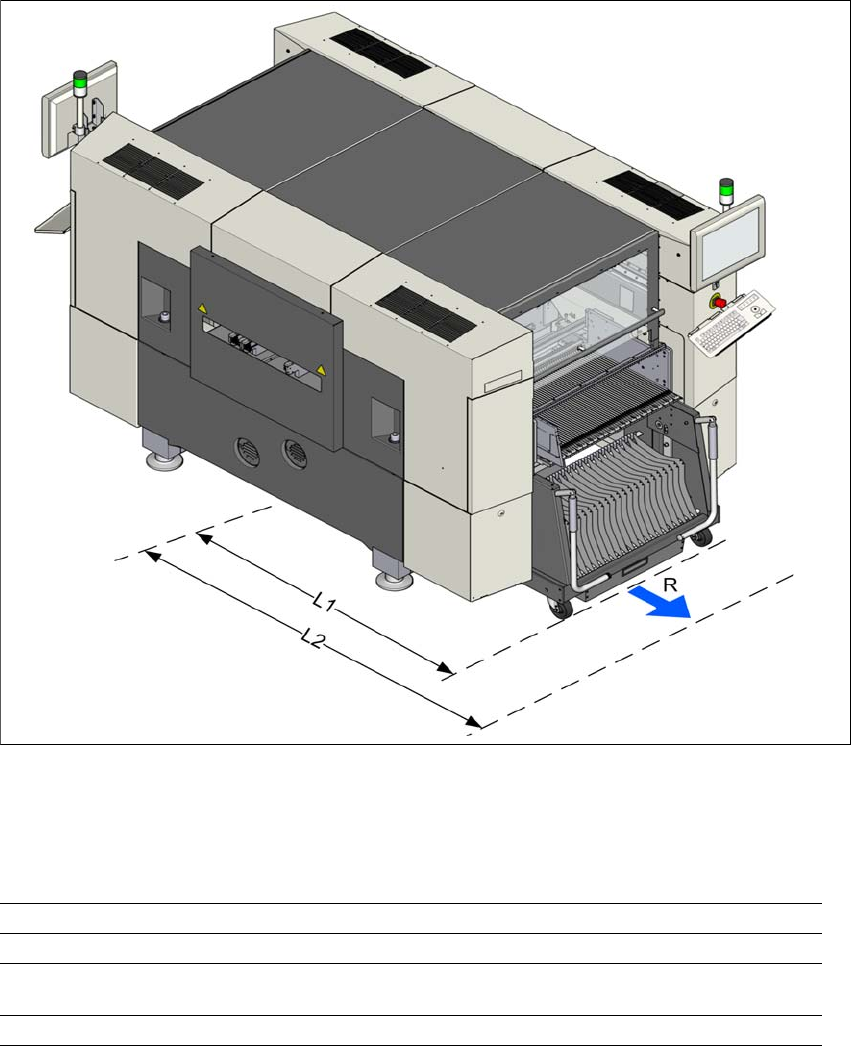

图 3.3 - 2 SX1/SX2 贴片机上元件料车的操纵距离
SX1/SX2 贴片机上元件料车的操纵半径 "R" 为：
3
3
料位 1 （外侧） 料位 2 （内侧）
操纵半径 R 760 mm 760 mm
距离 L1：从贴片机中心到元件
料车外缘
1300 mm 1175 mm
距离 L2：从贴片机中心到墙壁 2060 mm 1935 mm
