3.8.5.1 说明
能量和数据接口让 X 供料器模块可以在贴片机和设置区域之外的地点使用。接口由一个铝制框架
和 Omega 曲线 （项目 7，图 3.8 - 6
，第 149 页）组成，用于固定和引导供料器模块。对于 X 元
件料车，将供料器模块放置到 Omega 曲线上并通过滑动导块向前推，直至将供料器模块的前对
中销完全插入定位孔 （项目 9，图 3.8 - 6
，第 149 页）。锁止插销 （图 3.8 - 6 中的项目 8，第
149
页）将供料器模块锁止在此位置。要拆下供料器模块，只需按下释放按钮 （项目 1，图
3.8 - 6
，第 149 页）。按下锁止插销（图 3.8 - 6 中的项目 8，第 149 页）后，供料器模块即释放。
折叠支脚 （项目 6，图 3.8 - 6
，第 149 页）用于稳定能量和接口尤其是宽供料器模块的位置。
电子外壳 （项目 5，图 3.8 - 6
，第 149 页）用于固定能量和数据接口的电子控制单元。操作员面
板 （项目 2，图 3.8 - 6，第 149 页）由启动按钮、停止按钮和两个状态 LED 组成。通过数据线
（项目 3，图 3.8 - 6
，第 149 页）。将电源电缆 （项目 4，图 3.8 - 6，第 149 页）与提供的供电
单元相连。
3.8.5.2 使用
能量和数据接口可用来检查、维护和修理 X 供料器模块。此外，它还可以用于为 PCB 生产进行
提前设置。在这种情况下，能量和数据接口被固定在基板 （项目 10，图 3.8 - 8
，第 151 页）。料
带卷盘保持器 （项目 11，图 3.8 - 8
，第 151 页）也安装在基板上。在插入元件料带时，您可以
检查或重新设置增量、拾取位置和传送导轨速度。我们内容详尽的用户手册介绍了此接口的使用
方法和它必要的维修工作。
3.8.5.3 交付范围
– 单插槽 EDIF
– 电源，100 - 120 / 200 - 240 VAC，+30 VDC，4.3 A
– 带料带卷盘臂的基板
– 《用户手册》
《用户手册》 SIPLACE SX1/SX2 3 技术数据和组件
使用软件版本 SC.710.0 或更新 版本 12/2016 3.9 SIPLACE SX1/SX2 的元件料车
153
3.9 SIPLACE SX1/SX2 的元件料车
项目编号：00519922-xx，带 60 个料槽的SIPLACE SX1/SX2 元件料车
项目编号：00519722-xx，带 30 个料槽的SIPLACE SX1/SX2 元件料车
SIPLACE SX1/SX2 贴片机可容纳两个 SIPLACE SX1/SX2 元件料车，每个元件料车带 60 个料
槽。如果在一个料位安装了 WPC5/WPC6, 就要在另一个料位上配置包带 30 个料槽的元件料车。
3

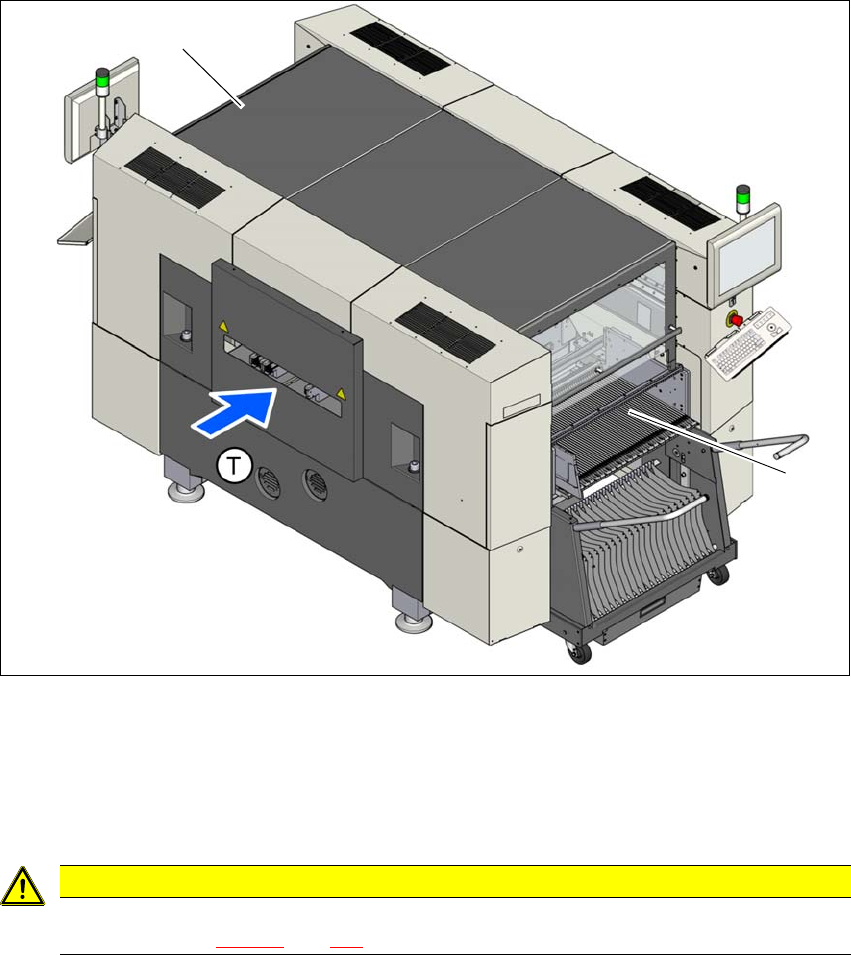

图 3.9 - 1 元件料车料位，SIPLACE SX1/SX2
(1) 1 号料位
(2) 2 号料位
(T) PCB 的传送方向
3
注意事项
只能将 SIPLACE SX1/SX2 元件料车装载到已安装 SIPLACE SX1/SX2 元件料车 COT 插
入件的料位 （图 5.15 - 4
，第 261 页）。
(2)
(1)
3 技术数据和组件 《用户手册》 SIPLACE SX1/SX2
3.9 SIPLACE SX1/SX2 的元件料车 使用软件版本 SC.710.0 或更新 版本 12/2016
154
3.9.1 结构
料车为独立模块，可以和供料器一起在一个外部设置区域内进行安装。也就是说，生产区在需要
更换料车时，只需要被中断很短的一段时间。
料车主要由机箱、用于安放供料器模块的转换料台、料带卷盘容器和废料带容器组成。有两种不
同的元件料车可用。一种元件料车配有带 60 个料槽的转换料台，另一种配有带 30 个料槽的转换
料台。带 30 个料槽的元件料车必须安装在 WPC5/WPC6 附近。
3
图 3.9 - 2 带 60 个料槽的 SIPLACE SX1/SX2 的元件料车，前视图和后视图
(1) 机箱
(2) 转换料台
(3) 料带容器
(4) 废料带容器
(5) 握柄
(6) 护手装置
3
注意事项
遵守 “ 安全须知 ”！
当您将料带抛料仓从元件料车中拉出来时，请遵守 5.8.2 部分，第 234 页上的 “ 安全须
知”。
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
