2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.2 警告标签 使用软件版本 SC.710.0 或更新 版本 12/2016
56
2.2.9 TwinStar 贴片头 IC 摄相机上的 “ 碰撞贴片头 ” 标签
“ 碰撞贴片头 ” 标签，图 2.2 - 13，项目编号 03015392-02
（每台贴片机上的数量：最多 2 个）
2
图 2.2 - 13 TwinStar 贴片头 IC 摄相机上的 “ 碰撞贴片头 ” 标签
(1) TwinStar 贴片头 IC 摄相机上的 “ 碰撞贴片头 ” 标签
碰撞贴片头危险警告 2
当将贴片头从 TwinStar/VHF 更换为 SpeedStar 时，SpeedStar 会
与摄相机外壳发生碰撞。
需要为 TwinStar 贴片头拆卸下型号为 33，55 x 45 和 25，16 x 16
的静止元件摄相机。
(1)
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC.710.0 或更新 版本 12/2016 2.2 警告标签
57
2.2.10 PCB 传送导轨上的警告标签
2

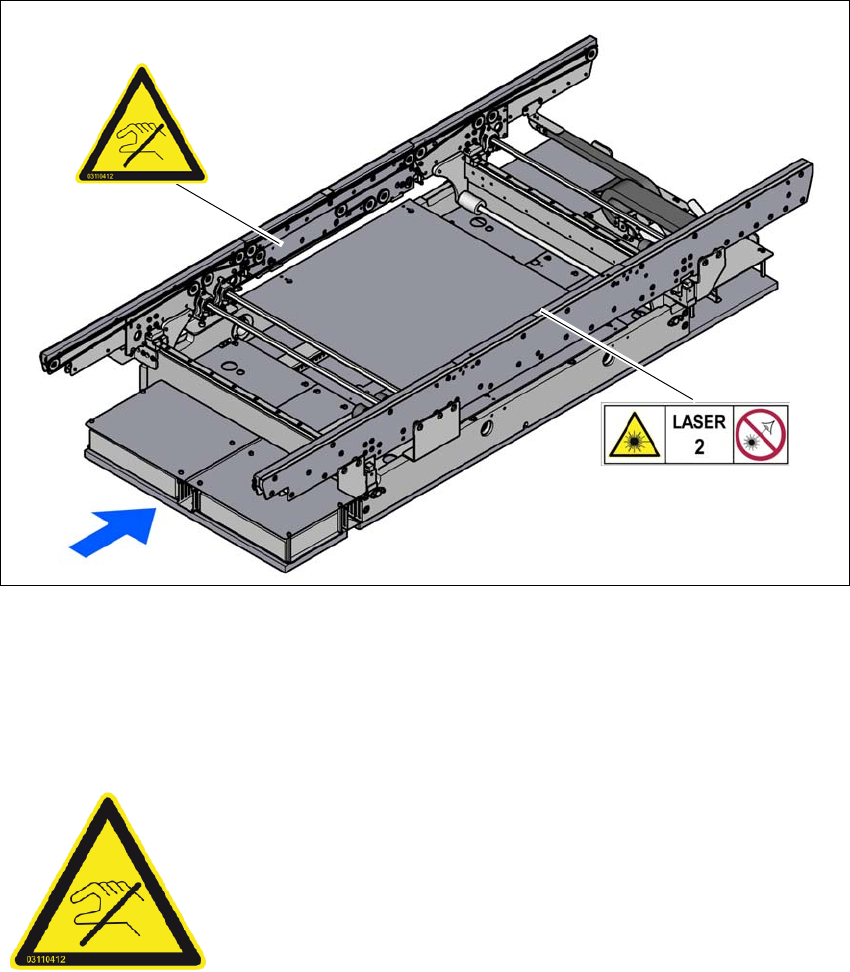

图 2.2 - 14 印制板传送导轨上的警告标签 （以单传送导轨为例）
(1) 警告标签 " 传送导轨侧面非常敏感 "
激光光障上的 W 二级激光
2.2.10.1 夹板上的警告标签 “ 传送导轨侧面非常敏感 ”
2
项目编号：03110412-01 （各传送导轨侧面和贴片区分别有一个 )
(1)
W 二级激光
传送导轨侧面非常敏感！
传送导轨侧面非常敏感，因此除非松开制动器，否则不能移动。
在没有松开制动器的情况下移动传送导轨侧面，将导致其发生无
法修理的损坏。
