如果供料器模块和料带卷盘之间的横向偏移不超过 60 mm，X- 系列供料器模块可以毫无问题地处
理元件料带。如果预定以设置不能维持最大允许偏移值，建议您使用辅助料带卷盘支座 （项目
1）。只需将支座插入保持器 （项目 2）并推动，直至偏移值小于允许的最大偏移值 60 mm。元件
料车一共有 5 个保持器。各料带卷盘支座可容纳 2 个料带卷盘，这意味着可在料带容器上方放置
10 个最大尺寸为 15 英寸 （381 mm）的料带卷盘。
5.9.5 在料带容器中插入分隔板
分隔板有不同的边缘，可以用两种方式插入到料带容器内。如果使用芯轴，分隔板中心轴的
凹槽应指向上方 （参见项目 4，图 5.9 - 3
). 如果不使用芯轴，分隔板的
圆形
边缘应指向上方
（参见项目 5，图 5.9 - 3
).
如图 5.9 - 3 所示插入分隔板并牢记料带容器的最小分区为 2x 分区。这将有助于避免发生贴
片错误。
检查分隔板是否已啮合在三个导轨的同一个位置上。否则，分隔板会发生偏移或弯曲。
5

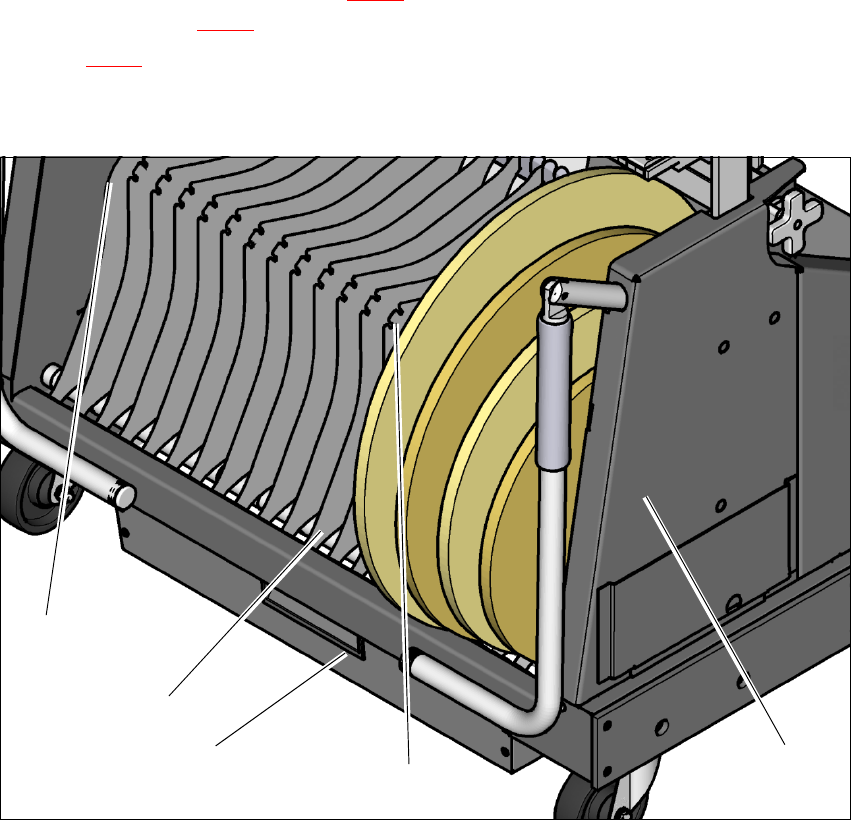

图 5.9 - 3 料带容器中的分隔板
(1) 未使用芯轴时分隔板的位置
(2) 分隔板的导轨
(3) 废料带容器
(4) 使用芯轴时分隔板的位置
(5) 料带容器
(1)
(5)
(2)
(3)
(4)
《用户手册》 SIPLACE SX1/SX2 5 贴片机上的作业
使用软件版本 SC.710.0 或更新 版本 12/2016 5.10 设置供料器模块
239
5.10 设置供料器模块
5.10.1 处理供料器模块时的注意事项
供料器模块是精密器件。所以，处理供料器模块时需要小心。
避免供料器模块撞上障碍物。
切勿将供料器模块摔到地上。
进行预防性维护时始终使用适宜的工具。
5.10.2 拆卸转换料台上的 X 供料器模块
5
图 5.10 - 1 拆卸转换料台上的 X 供料器模块
(1) 移除握柄
(2) 状态显示灯
(3) LCD 显示屏
(4) 锁定 X 供料器模块的插销
状态显示灯 （项目 2，图 5.10 - 1
，第 239 页）处于待命状态，如果当前设置中包含 X 轴供料器
模块，其就会发绿光。如果当前的设置不包含此供料器模块，则状态显示灯将保持关闭状态。
(1)
(2)
(3)
(4)
5 贴片机上的作业 《用户手册》 SIPLACE SX1/SX2
5.10 设置供料器模块 使用软件版本 SC.710.0 或更新 版本 12/2016
240
已用插销将 X 供料器模块锁定在转换料台位置，所以不能拔出。从拆卸转换料台上的供料器模块
的程序如下：
按下移除握柄 （项目 1，图 5.10 - 1，第 239 页）。移除握柄弹出，同时关闭状态显示
灯。
等待约 1 秒钟的时间，直至锁止装置 （项目 4，图 5.10 - 1，第 239 页）释放供料器模
块。
使用移除握柄将供料器模块从转换料台拉出。如果等待时间长于 5 秒钟，供料器模块将
再次被锁住。状态显示灯发红光并且消息 （项目 3，图 5.10 - 1
，第 239 页）“ 握柄 ---
>>” 显示在 LCD 显示屏上。
再次啮合移除握柄。如果当前设置中包含了此 X 供料器模块，则状态显示灯亮起绿色，
且料槽编号和增量将再次出现在 LCD 显示屏上。
再次按下移除握柄 （项目 1，图 5.10 - 1，第 239 页），现在将供料器模块从转换料台中
拉出。
5.10.3 使用 X 供料器模块
5.10.3.1 在使用前请检查 X 供料器模块
在转换料台上使用供料器模块之前，需注意以下几点：
供料器模块必须状态完好。
轻轻敲击盖箔摇杆 （项目 2，图 5.10 - 2，第 241 页），确保其没有卡住。
检查确认拾取窗口 （项目 3，图 5.10 - 2，第 241 页）周围区域没有松动的元件。
5
轻轻向前按下控制杆 （项目 4，图 5.10 - 2，第 241 页），打开拾取窗口 （项目 3，图
5.10 - 2
，第 241 页）。这将轻微提升拾取窗口。
5
关闭拾取窗口 （项目 3，图 5.10 - 2），上述操作通过使控制杆 （项目 4，图 5.10 - 2）
返回其原始位置实现。
用带有适宜吸嘴的吸尘器或毛刷清除转换料台上的遗落元件。
5
请注意
将元件摇出供料器模块之前，先清空元件弃置舱 （图 5.10 - 2 中的物件 5，第 241
页）。
请注意
料带被插入后，被拉紧的盖箔将持续传送料带并暴露元件。
如果已插入元件料带，请勿按下控制杆。
请注意
如果已插入元件料带，则请将其修剪到与供料器模块前端齐平的位置。
