《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件 使用软件版本 SC.710.0 或更新 版本 12/2016 6.1 吸嘴交换器 283 6.1.3.6 SX 贴片机中 SIPLACE MultiS tar 吸嘴交换器的位置 6 图 6.1 - 14 SIPLACE MultiStar 的吸嘴交换器 的位置 - 示例 6 (1) 内部位置的元件料车 (2) 外部位置的元件料车 (NC) 吸嘴交换器 (PA) 贴片区 (…
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC.710.0 或更新 版本 12/2016
282
6.1.3.5 技术数据
6
SIPLACE MultiStar 贴片头的吸嘴交换器
每个料位上的吸嘴盘数量
*a
SIPLACE SX 6 4
每个料位上的吸嘴库的最多数量
SIPLACE SX 6 45
69
*b
每个料位的标准配置
SIPLACE SX 6 3 个吸嘴盘有 36 个 20xx 吸嘴库
3 个吸嘴盘有 60 个 20xx 吸嘴库
*b
1 个吸嘴盘有 9 个 28xx 吸嘴库
吸嘴类型 10xx、11xx、12xx
20xx、28xx
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
*)b 根据买方要求发货
《用户手册》 SIPLACE SX1/SX2 6 工作站扩展部件
使用软件版本 SC.710.0 或更新 版本 12/2016 6.1 吸嘴交换器
283
6.1.3.6 SX 贴片机中 SIPLACE MultiStar 吸嘴交换器的位置
6

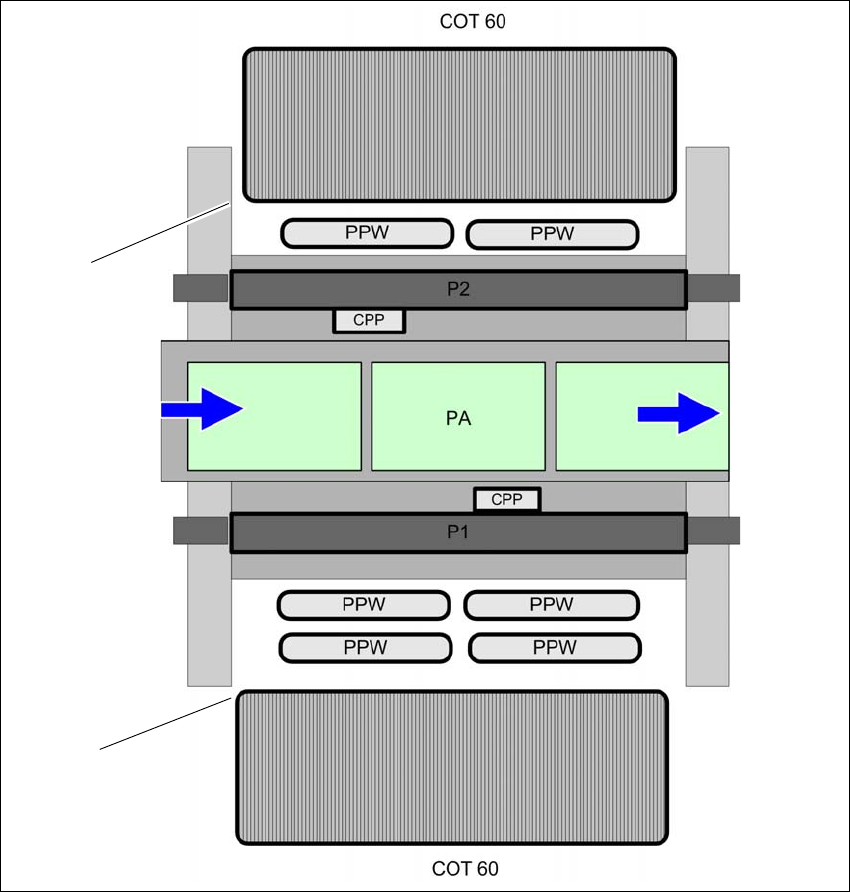

图 6.1 - 14 SIPLACE MultiStar 的吸嘴交换器的位置 - 示例
6
(1) 内部位置的元件料车
(2) 外部位置的元件料车
(NC) 吸嘴交换器
(PA) 贴片区
(1)
(2)
6 工作站扩展部件 《用户手册》 SIPLACE SX1/SX2
6.1 吸嘴交换器 使用软件版本 SC.710.0 或更新 版本 12/2016
284
6.1.3.7 装配
在 SX 贴片机中，将吸嘴交换器固定在元件料车 COT 插入件上。也可以安装其他吸嘴交换器。
6

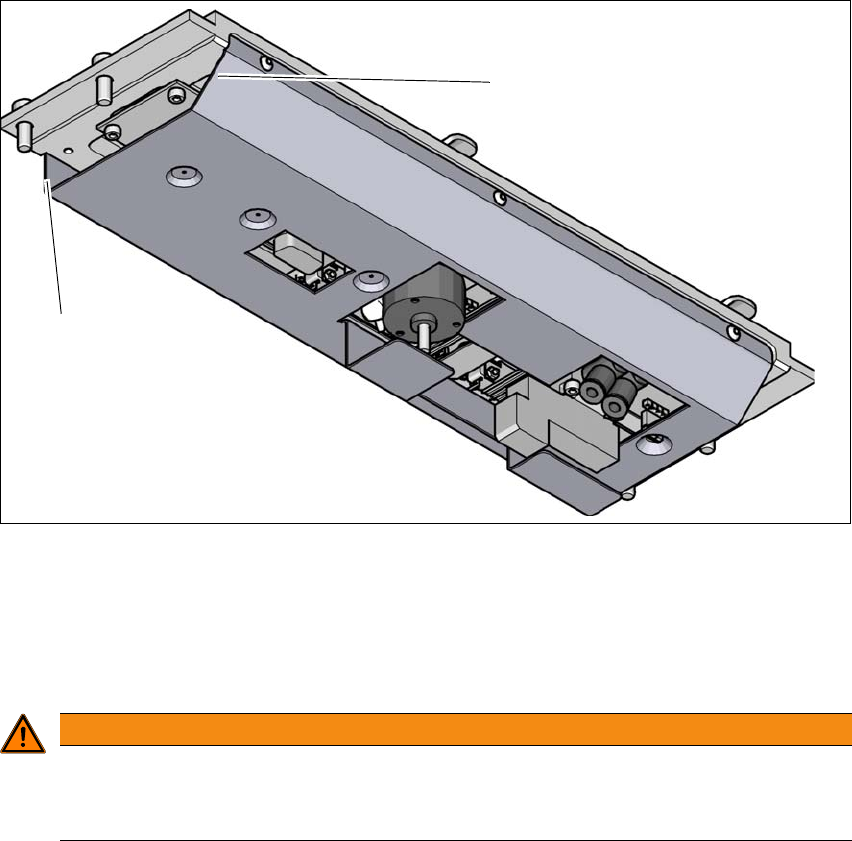

图 6.1 - 15 吸嘴交换器的装配位置 - 从下向上看
(1) 斜边指向元件料车 COT 插入件
(2) 垂直边指向 PCB 传送导轨
对齐吸嘴交换器，使斜边指向元件料车 COT 插入件。
6
警告
混合配置会产生碰撞贴片头的危险！
混合配置会产生碰撞贴片头的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
(1)
(2)
