4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.2 安装位置的基础设施 使用软件版本 SC.710.0 或更新 版本 12/2016
174
4.2.2.2 贴片机上的压缩空气连接
4
图 4.2 - 2 贴片机上的压缩空气单元
图例说明 4.2 - 2
(1) 用于测量悬臂 1 和 2 的供给压力的压力计
目标压力：0.46 ± 0.01 MPa，4.6 ± 0.1 巴 （显示范围 0 - 0.6 MPa，0 - 6 巴）
(2) 测量贴片机元件供给压力的压力计
目标压力：0.5 ± 0.025 MPa，5 ± 0.25 巴 （显示范围 0 - 0.6 MPa，0 - 6 巴）
(3) 用于测量散料容器供料器模块供给压力的压力计
目标压力：0.25 ± 0.05 MPa，2.5 ± 0.5 巴 （显示范围：0 - 0.6 MPa，0 - 6 巴）
(4) 测量进气压力的压力计
目标压力：0.5 - 1.0 Mpa，5 - 10 巴 （显示范围：0 - 1.0 MPa，0 - 10 巴）
(5) 压缩空气过滤器
(6) 压缩空气连接
(7) 位于 “OPEN （打开）” 位置的停止阀
(6)
(1)
(2)
(3)
(4)
(5)
(7)
《用户手册》 SIPLACE SX1/SX2 4 设置与调试
使用软件版本 SC.710.0 或更新 版本 12/2016 4.2 安装位置的基础设施
175
4.2.3 主电源
4

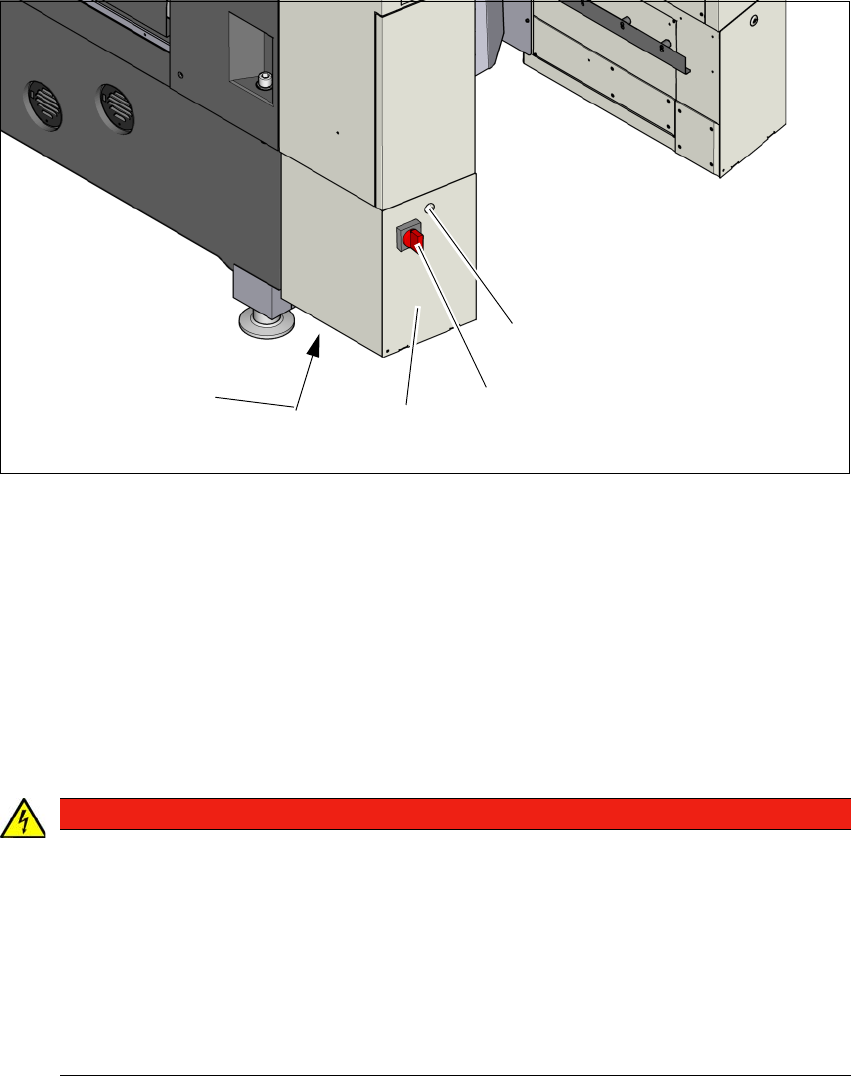

图 4.2 - 3 贴片机中电源的位置
(1) 侧面保护盖
(2) 保护锁
(3) 主电源开关已锁定，防止再次打开电源
(4) 保护盖后的供电单元
(5) 主电源连接电缆
4.2.3.1 危险提示
4
(1)
(2)
(3)
(4)
危险
危险电压等级！
贴片机的供电规格可以是 3 x 360 V~ 至 3 x 480 V ± 10 %，50/60 Hz 也可以是 3 x 200 V~
至 3 x 240 V~ ± 10 % ； 50/60 Hz 的电源电压。这表示系统中的某些部分携带有可能致命
的电压 —— 即便主电源开关已被关闭。
对贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
只能由相应的具有资质且经过培训的人员打开供电单元上方的保护盖。
4 设置与调试 《用户手册》 SIPLACE SX1/SX2
4.2 安装位置的基础设施 使用软件版本 SC.710.0 或更新 版本 12/2016
176
4.2.3.2 检查主电源
检查电源是否符合规定的贴片机规格 （见第 3.2 节的表，第 92 页）。
4
4.2.3.3 供电电缆 - 规格
以下为贴片机供电电缆的规格：
– 含 CEKON 连接器的 5 x 4 mm² 5 x 25 A 线缆 （3 x 360 V~ 至 3 x 480 V~）
– 5 x 4 mm² 3 x 16 A 线缆 （3 x 200 V~ 至 3 x 240 V）
电源线的颜色编码取决于系统操作的所在国家。
4
4
请注意
电源中的负荷峰值
由于技术原因，电源有时会出现负荷峰值。
如有必要，请与电力公司联系以明确电源阻抗。
警告
主电源连接线的横截面面积和长度
主电源连接线的横截面面积和长度会影响到贴片机的短路电流额定值 (SCCR)。
更换主电源连接线时，请不要增大其横截面面积或缩短连接线的长度。
警告
电导线的清晰标识！
必须清晰标记各贴片机和选装件的电导线 （例如 WPC5/WPC6），以便分配。
遵循贴片机使用国家的相关规定。
